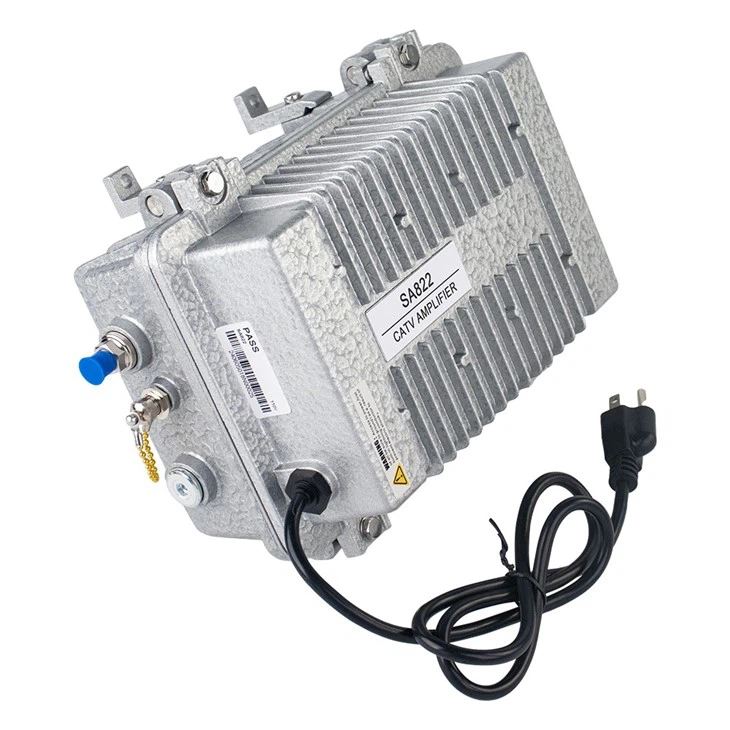

실외 RF 증폭기

실외 조정 가능한 양방향 RF 증폭기는 실외 환경용으로 설계된 무선 주파수 신호 증폭 장치입니다. 이는 수신된 신호 강도를 향상시킬 뿐만 아니라 업스트림 및 다운스트림 신호를 모두 처리하고 다양한 애플리케이션 시나리오 및 요구 사항에 맞게 이득을 조정하는 기능을 가지고 있습니다.

문의 보내기

제품 소개

다중 클래스 트렁크 전송 또는 요구도가 높은 분산 네트워크의 양방향 전송(예약 가능) 및 신호 균등화에 적합하게 사용됩니다. PHILIPS, NEC 수입 전력 더블러 모듈을 채택합니다. 오디오 프리앰프는 충분한 이득을 보장하는 저잡음 마이크로파 튜브 푸시풀 앰프입니다. 1개의 입력과 2개의 출력이 있으며 각 연결에는 과전류 보호 기능이 있습니다. 이에 따라 출력 분기 또는 분배성이 변경될 수 있습니다. 더블 이퀄라이저를 사용하므로 다중 클래스 전송 평탄도 조정이 간단하고 편리합니다. 감쇠기와 이퀄라이저는 플러그인이므로 고객은 고정 또는 조정 가능한 스타일을 선택할 수 있습니다. 신뢰성이 높은 스위치 전원(또는 선형 전원)과 엄격한 방수 및 천둥 방지 설계로 안정적인 지속 작업을 보장합니다.

실외 RF 증폭기의 주요 특징
1. 신호 증폭: 수신된 RF 신호의 전력을 높이고 신호 품질을 향상시킵니다.
2. 잡음 억제: 신호의 잡음을 줄이고 신호 대 잡음비를 향상시킵니다.
3. 확장된 적용 범위: 신호 강도를 향상하여 무선 통신 시스템의 적용 범위를 확장합니다.
4. 조정 가능한 이득: 사용자는 최상의 성능을 달성하기 위해 실제 필요에 따라 증폭기의 이득을 조정할 수 있습니다.
5. 양방향 전송: 업링크 및 다운링크 신호 증폭을 모두 지원하며 양방향 통신 시스템에 적합합니다.

명세서

목	단위	인위적인 매개변수
순방향 전송
주파수 범위	MHz	47/54/85~862	47/54/85~750	47/54/85~550
정격이득	데시벨	30 이상	30 이상	30 이상
밴드 내 평탄도	데시벨	±0.75
정격 입력 레벨	dBμV	72
정격 출력 레벨	dBμV	102	102	102
이득 조정 범위	데시벨	조정 가능: 0~15dB, 고정: 3,6,9, 12, 15
경사 조정 범위	데시벨	조정 가능: 0~24dB, 고정: 6,9, 12, 15, 18
잡음 지수	데시벨	12보다 작거나 같음
CTB	데시벨	60
CSO	데시벨	60
반사 손실	데시벨	14 이상
역방향 전송
주파수 범위	MHz	5~30/42/65(또는 사용자가 지정)
밴드 내 평탄도	데시벨	±0.75
반사 손실	데시벨	14 이상
정격이득	데시벨	0 또는 20개 선택됨
MAX 출력 레벨	dBμV	110 이상
이득 조정 범위	데시벨	0~15
경사 조정 범위	데시벨	0~10
일반적인 응답
전원전압(50Hz)	V	A: ~(130-265) V, B:~(30-80)V ,C:~(90-130)V
썬더 스트로크	KV	5 (10/700μS)
차원	mm	270×215×118

구조 도표

product-599-344

전원 전압: ~220V(A), ~60V(B) ~110V(C)

1. RF 입력	2. -20dB 입력 RF 테스트 포트	3. ATT1 전달
4. EQ1 전달	5. 전원 공급 장치 패스 플러그인 1	6. 전원 공급 장치 패스 플러그인 2
7. 전원 공급 장치 패스 플러그인 3	8. EQ2(-6dB)	9. ATT 플러그인 2 전달
10. 출력 탭 또는 분배기(옵션)	11. RF 출력 1	12.-30dB 출력 RF 테스트 포트
13. RF 출력 2	14. 역방향 ATT1	15. 역방향 RF 테스트 포트 1
16. 역방향 ATT2	17. 리버스 EQ	18. 역방향 RF 테스트 포트 2
19. 메인보드 전원 공급 장치 입력	20. 전원공급장치 LED
