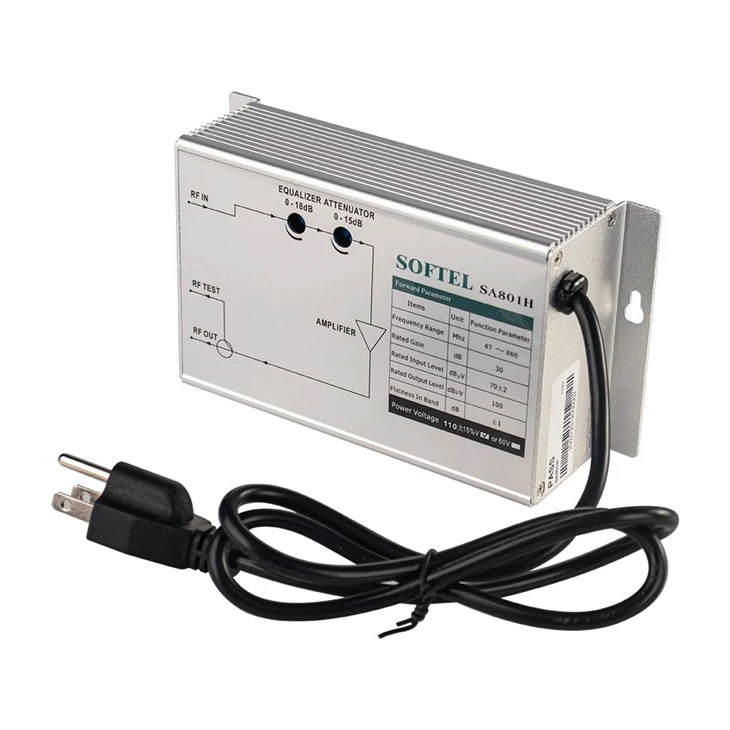

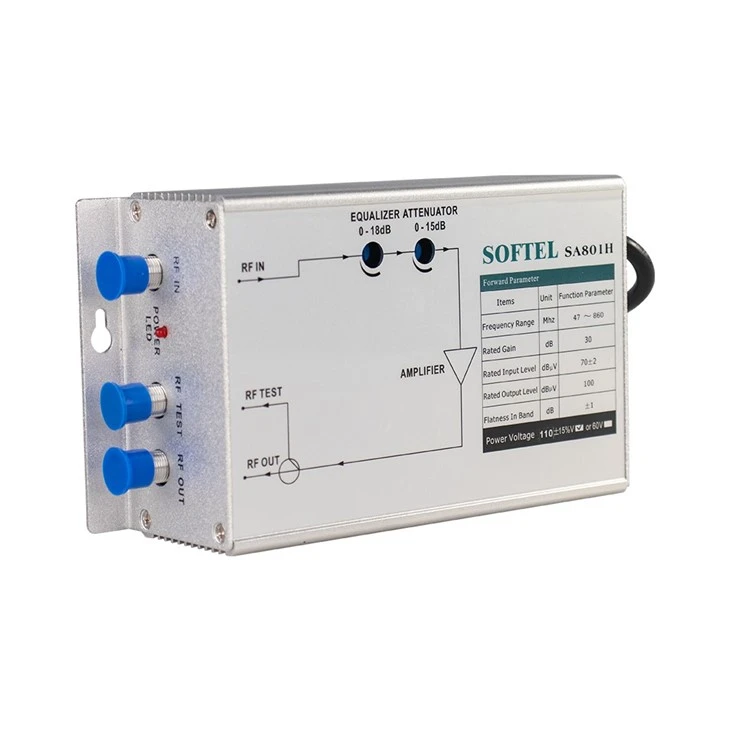

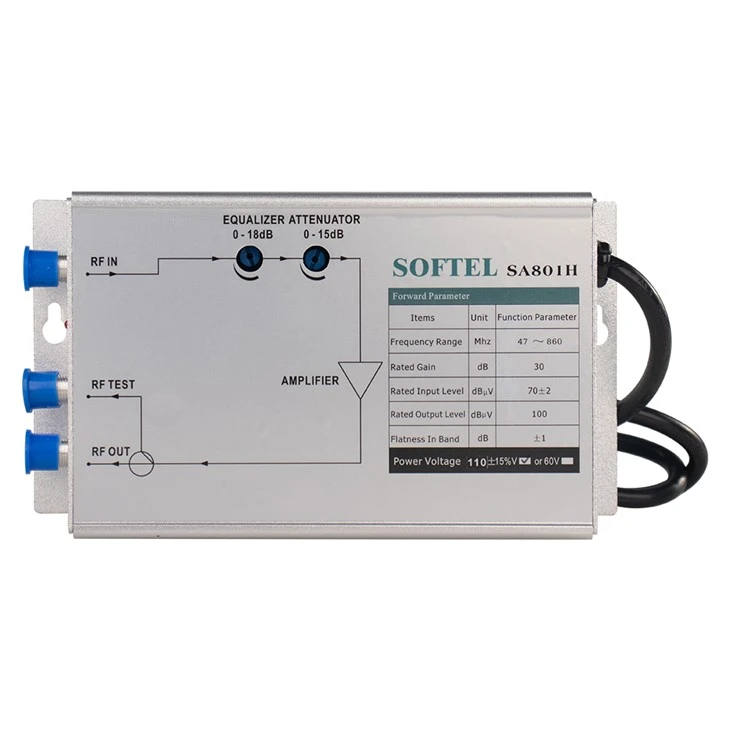

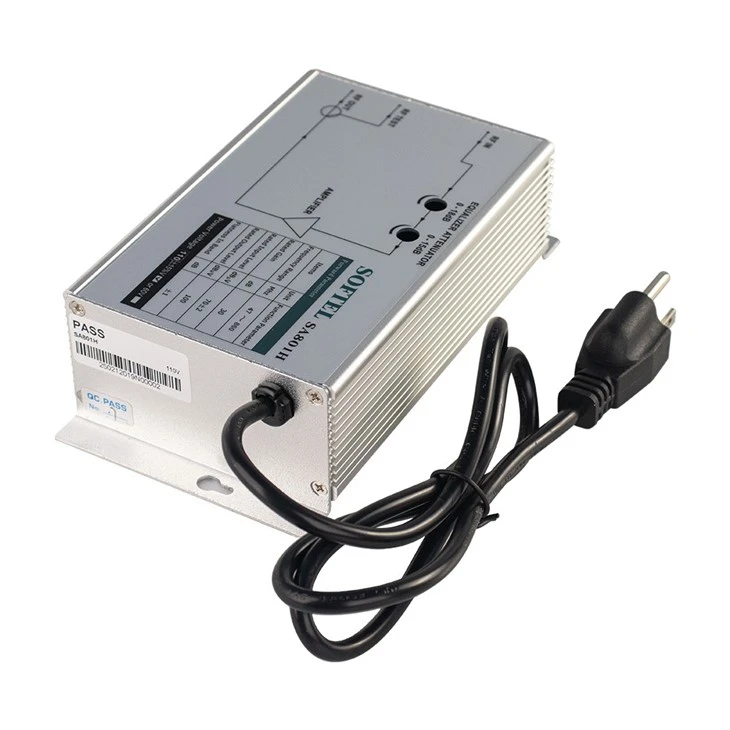

SA801H 실내 RF 앰프

SA801H 실내 단방향 사용자 앰프는 CATV 양방향 전송 네트워크의 마지막 "1km"용으로 설계된 특수입니다. CATV 전용 RF 모듈 (SOT -115 패키지)을 채택하고 인덱스, 저전력 소비, 높은 신뢰성 및 우수한 비용 성능을 가지고 있습니다. 중소형 CATV 전송 네트워크에 적합합니다.





성능 특성

SA801H 실내 사용자 RF 앰프저음 마이크로파 튜브 푸시 풀 회로 또는 CATV 전용 RF 모듈 (SOT -115 패키지), 안정적인 출력 레벨 및 우수한 비선형 인덱스를 채택하십시오.

내장 변수 EQ 및 ATT 및 과학적이고 합리적인 온라인 탐지 포트는 장비 디버그를보다 편리하게 만듭니다.

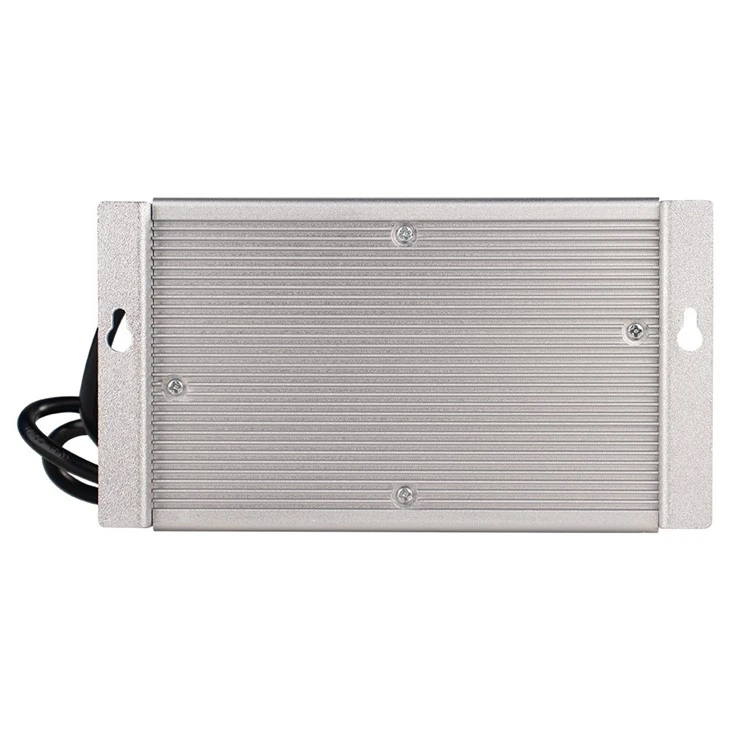

알루미늄 합금 하우징을 채택하고 열 소산이 좋고 외관이 좋습니다. 이 장비는 높은 신뢰할 수있는 선형 전력과 엄격한 방지 시스템으로 인해 실외 나쁜 환경 상태에서 꾸준히 지속적으로 작업 할 수 있습니다.





주요 성능 지수



목	단위	성능 매개 변수
전진 경로
주파수 범위	MHZ	47 ~860
평가 된 이득	DB	30
최소 충전 게인	DB	30보다 크거나 동일합니다
등급 입력 레벨	DBμV	70±2
등급 출력 레벨	DBμV	100
밴드의 평탄도	DB	±1
노이즈 피겨	DB	10보다 작거나 동일합니다
반환 손실	DB	14보다 크거나 동일합니다
C/CTB	DB	58보다 크거나 같다
C/CSO	DB	56보다 크거나 동일합니다
그룹 지연	ns	10 (112.25MHz/116.68MHz) 이하
신호 대 험 비율	DB	< 2
안정성을 얻습니다	DB	-1.0 ~ + 1.0
일반적인 성능
특징적인 임피던스	Ω	75
공급 전압	V	A : AC (165-250) v; B : ac (35-60) v
임펄스 견해 전압 (10/700μs)	KV	＞5
전력 소비	VA	8
차원	mm	178(L) x 100 (W) x 55(H)

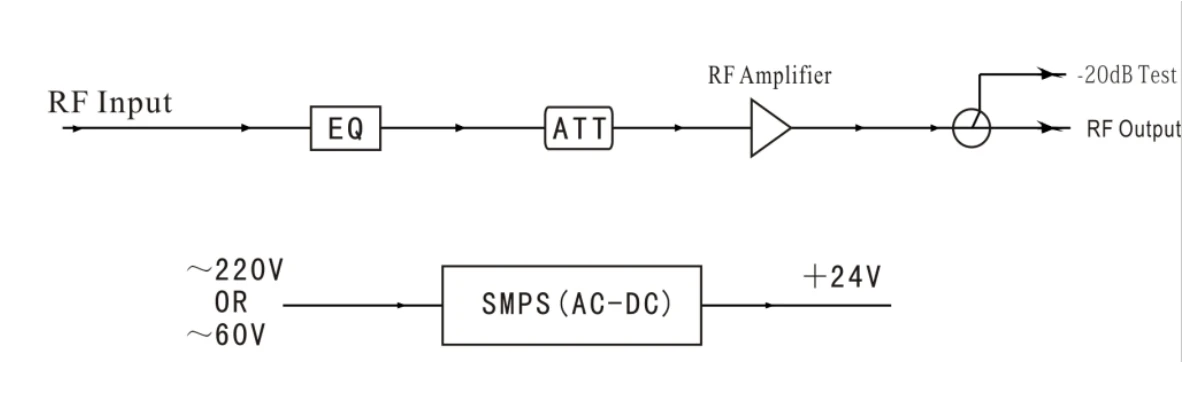

실내 RF 앰프의 블록 다이어그램

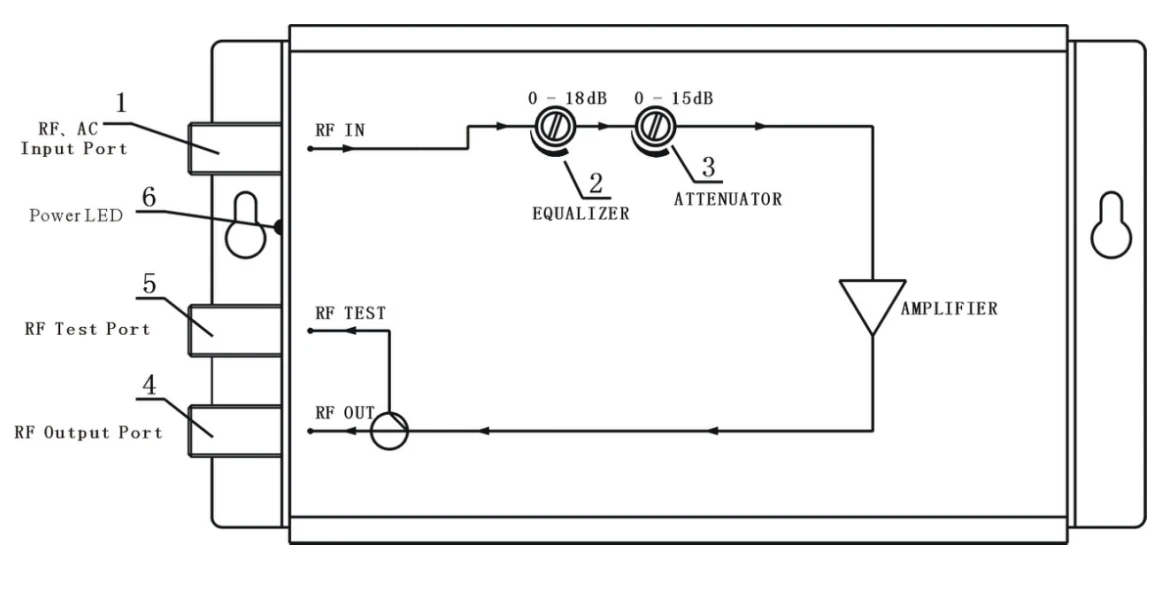

구조 설명
