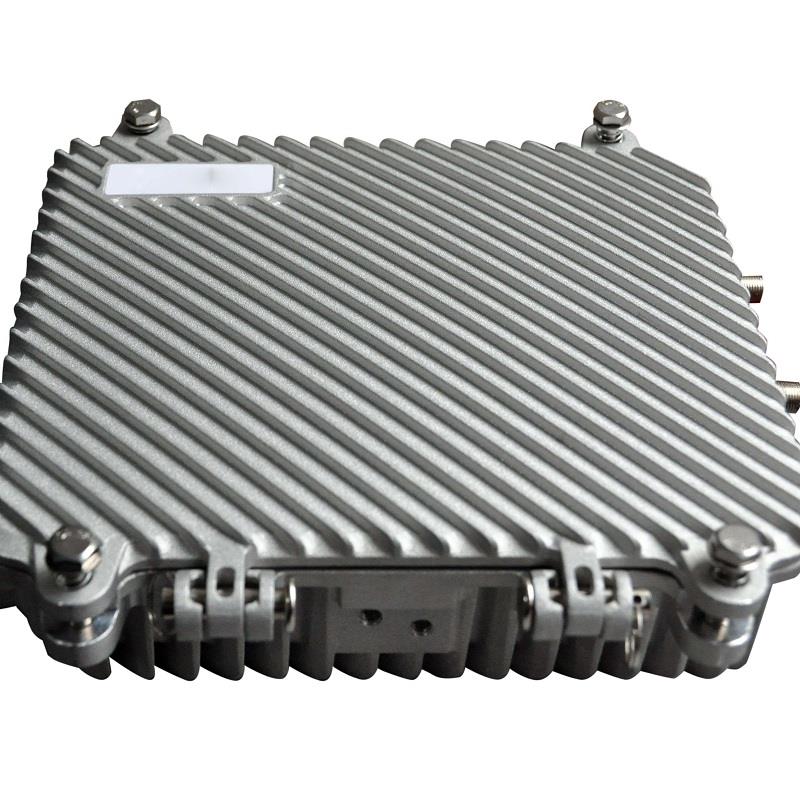

실외 2 출력 트렁크 앰프
SA1100 실외 2 출력 트렁크 앰프는 주로 CATV 텔레비전 이미지 신호, 디지털 TV 신호, 전화 음성 신호 및 데이터 (또는 압축 데이터) 신호의 양방향 트렁크 전송에 사용됩니다. 진보 된 성숙한 회로, 과학적이고 합리적인 공정 구조 및 고품질 재료는 우수한 성능을 보장합니다.
풍모
■ 1003MHz 대역폭 설계.
■ 전진 경로 : 사전 단계는 GaAs MMIC를 채택하고, 출력 단계는 최신 수입 높은 지수 전력 이중 모듈을 채택하고 높은 출력 레벨, 낮은 왜곡 및 높은 SNR을 달성합니다.
■이 실외 2 출력 트렁크 앰프는 플러그인 이중 필터, 이퀄라이저, 감쇠기, 출력 탭 및 과학적이고 합리적인 온라인 감지 포트로 인해 디버그하기가 더 편리합니다.
명세서
안건 | 단위 | 기술적 인 매개 변수 | |
전진 경로 | |||
주파수 범위 | MHz | 45 (87) ~ 862/1003 (선택 사항) | |
정격 이득 (@ FZ110) | dB | 30 (사전 스테이지는 저 이득 MMIC 채택) | 38 (사전 스테이지에서는 고 이득 MMIC 채택) |
정격 입력 레벨 | dBμV | 72 | 70 |
정격 출력 레벨 | dBμV | 102 | 108 (EQ6dB) |
밴드의 평탄도 | dB | ± 0.75 | ± 0.75 |
소음도 | dB | ≤10 | ≤10 |
반품 손실 | dB | ≥16 | |
C / CTB | dB | ≥70 | ≥66 |
C / CSO | dB | ≥67 | ≥64 |
그룹 지연 | ns | ≤10 (112.25MHz / 116.68MHz) | |
신호 -AC 비율 | % | <> | |
안정성 확보 | dB | -1.0 ~ +1.0 | |
복귀 경로 | |||
주파수 범위 | MHz | 5 ~ 65 | |
정격 이득 (@ FZ110) | dB | 24 (다른 모듈, 다른 게인. 사용자가 지정할 수 있습니다.) | |
최대 출력 레벨 | dBμV | 110 | |
밴드의 평탄도 | dB | ≤ ± 0.75 | |
소음도 | dB | ≤8 | |
반품 손실 | dB | ≥16 | |
신호 -AC 비율 | % | <> | |
일반 성능 | |||
특성 임피던스 | Ω | 75 | |
전원 전압 | V | A : AC (150 ~ 250) V; B : AC (35 ~ 90) V | |
임펄스 내전압 | 케이 V | > 5 (10 / 700μs) | |
전력 소비 | 여 | ≤20 | |
치수 | mm | 220 (L) * 205 (W) * 65 (H) | |
참고 :이 매뉴얼의 매개 변수는 가져온 NEC 모듈을 채택 할 때 측정됩니다. 다른 모듈을 사용하면 색인이 약간 다릅니다. 사용시주의!
