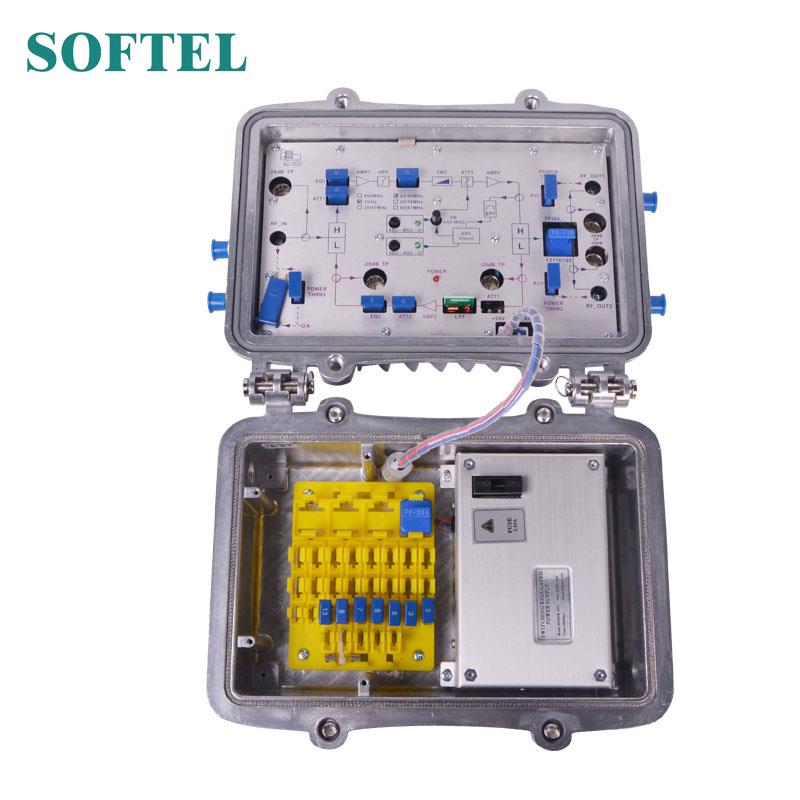

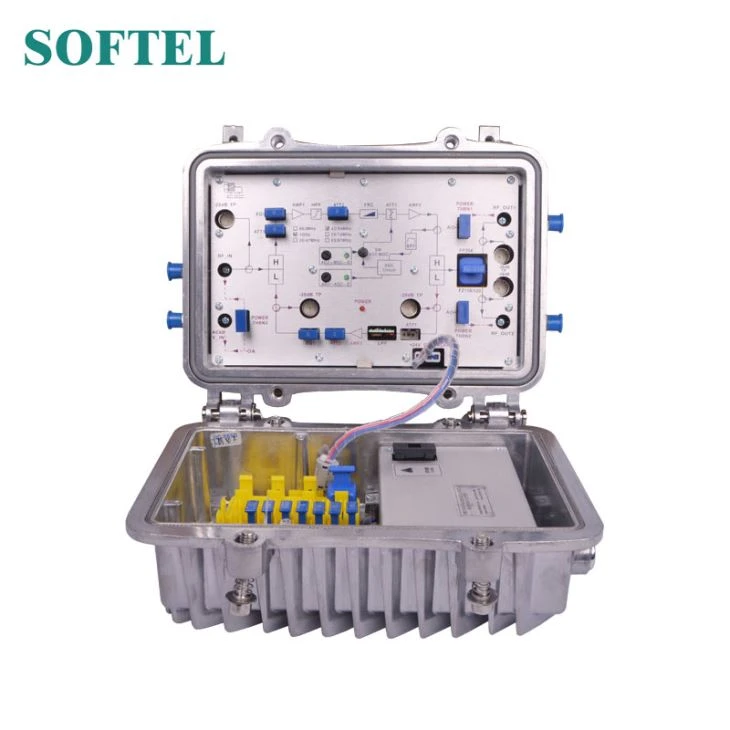

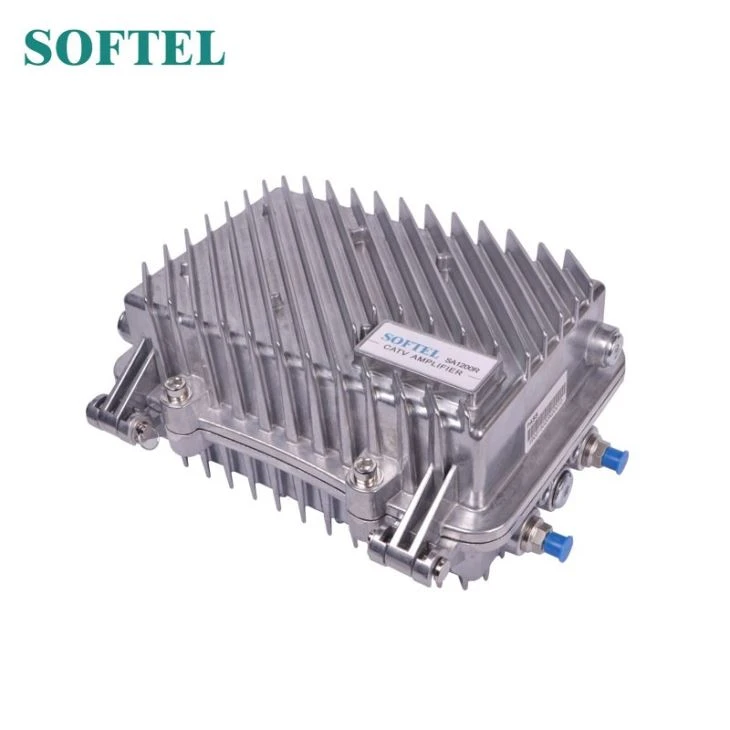

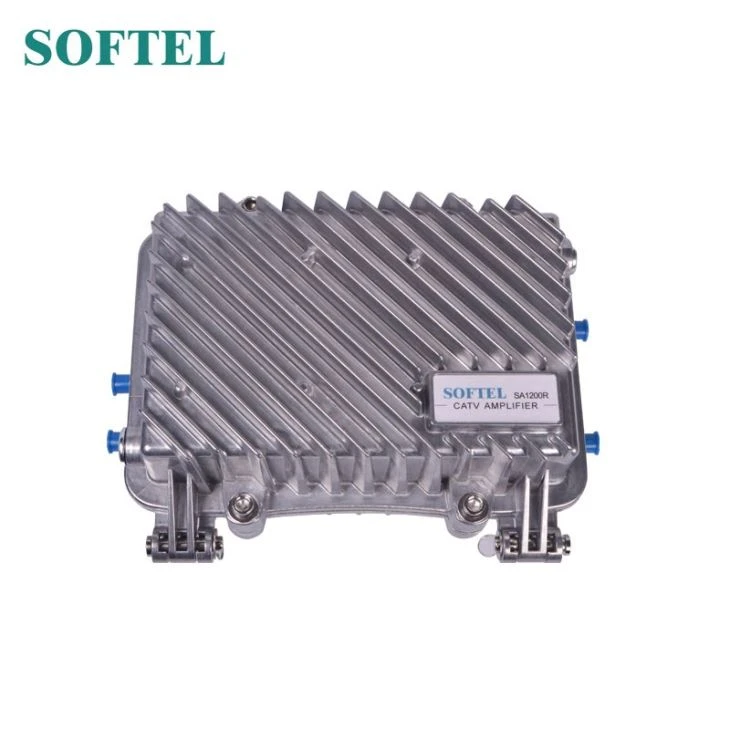

리턴 경로가있는 CATV 트렁크 증폭기
SA1200 실외 양방향 AGC 트렁크 증폭기는 새로운 고 이득 증폭기입니다. 성숙하고 최적화 된 회로 설계, 과학적이고 합리적인 내부 프로세스, 고품질 재료 및 내장 된 고성능 AGC 제어 회로를 채택하여 안정적인 게인과 낮은 왜곡을 보장합니다. 리턴 경로가있는이 CATV 트렁크 증폭기는 중대형 CATV 양방향 전송 네트워크를위한 첫 번째 선택 장비입니다.
성능 특성
■ 플러그인 이중 필터, 고정 이퀄라이저 및 감쇠기, 플러그인 출력 탭 및 과학적이고 합리적인 온라인 감지 포트로 인해 디버그하는 것이 더 편리합니다.
■ 최적화 된 고성능 AGC 제어 회로가 내장되어있어 제어가보다 정확하고 신호 작동이보다 안정적입니다.
■ 리턴 경로가있는 CATV 트렁크 앰프는 알루미늄 방수 하우징, 높은 신뢰성의 스위칭 전원 공급 장치 및 엄격한 낙뢰 보호 시스템으로 인해 실외 환경이 좋지 않은 환경에서 지속적으로 장시간 연속 작업을 할 수 있습니다.
기술 매개 변수
안건 | 단위 | 기술적 인 매개 변수 | ||||
전진 경로 | ||||||
주파수 범위 | MHz | 47/85 ~ 860 / 1003 | ||||
정격 이득 (@ FZ110) | dB | 30 | 34 | 36 | 38 | |
최소 전체 게인 (@ FZ110) | dB | ≥30 | ≥34 | ≥36 | ≥38 | |
정격 입력 레벨 | dBμV | 72 | ||||
정격 출력 레벨 | dBμV | 106/108 | ||||
밴드의 평탄도 | dB | ± 0.75 | ||||
노이즈 피겨 | dB | ≤ 10 | ||||
반품 손실 | dB | ≥ 16 | ||||
ATT | dB | 1-18 (고정, 1dB 스테핑, 선택 가능) | ||||
EQ | dB | 1-15 (고정, 1dB 스테핑, 선택 가능) | ||||
C / CTB | dB | ≥67 | 테스트 조건 : 79 채널. | |||
C / CSO | dB | ≥69 | ||||
AGC 파일럿 주파수 | MHz | 168.25 (또는 사용자가 지정) | ||||
AGC 특성 | dB | ± 4 (입력) /±0.5 (출력) | ||||
그룹 지연 | ns | ≤ 10 (112.25MHz / 116.68MHz) | ||||
신호 대 험 비율 | % | <> | ||||
안정성 확보 | dB | -1.0 ~ +1.0 | ||||
복귀 경로 | ||||||
주파수 범위 | MHz | 5 ~ 42/65 | ||||
정격 이득 (@ FZ110) | dB | 12 | 16 | 20 | 24 | |
최대 출력 레벨 | dBμV | 110 이상 | ||||
밴드의 평탄도 | dB | ± 0.75 | ||||
노이즈 피겨 | dB | ≤ 12 | ||||
반품 손실 | dB | ≥ 16 | ||||
캐리어 대 2 차 상호 변조 비율 | dB | ≥ 52 | 테스트 조건 : 출력 레벨 110dBμV, | |||
그룹 지연 | ns | ≤ 20 (57MHz / 59MHz) | ||||
신호 대 험 비율 | % | <> | ||||
일반적인 특성 | ||||||
특성 임피던스 | Ω | 75 | ||||
테스트 포트 | dB | -20 ± 1 | ||||
전원 전압 | V | A ： AC （135 ~ 250） V ， B ： AC （35 ~ 90） V | ||||
임펄스 내전압 (10 / 700μs) | 케이 V | > 5 | ||||
전력 소비 | 여 | 22 | ||||
치수 | mm | 260 （L） ╳ 200 （W） ╳ 130 （H） | ||||

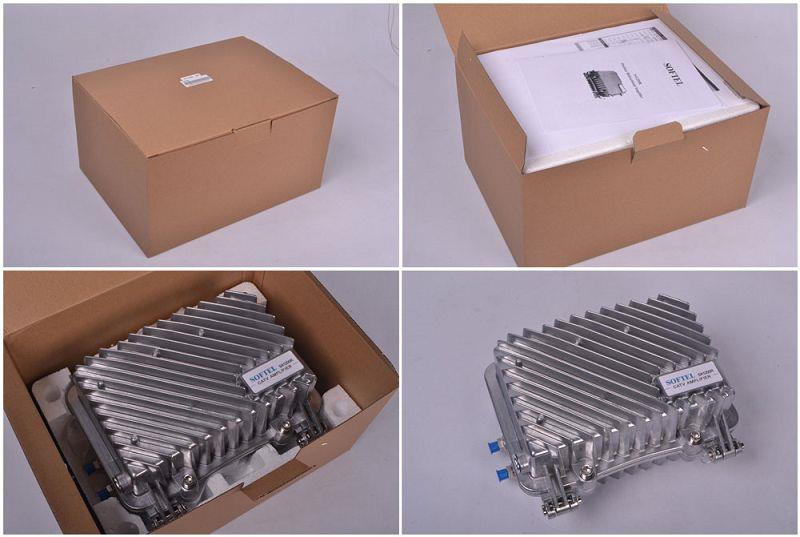

꾸러미
