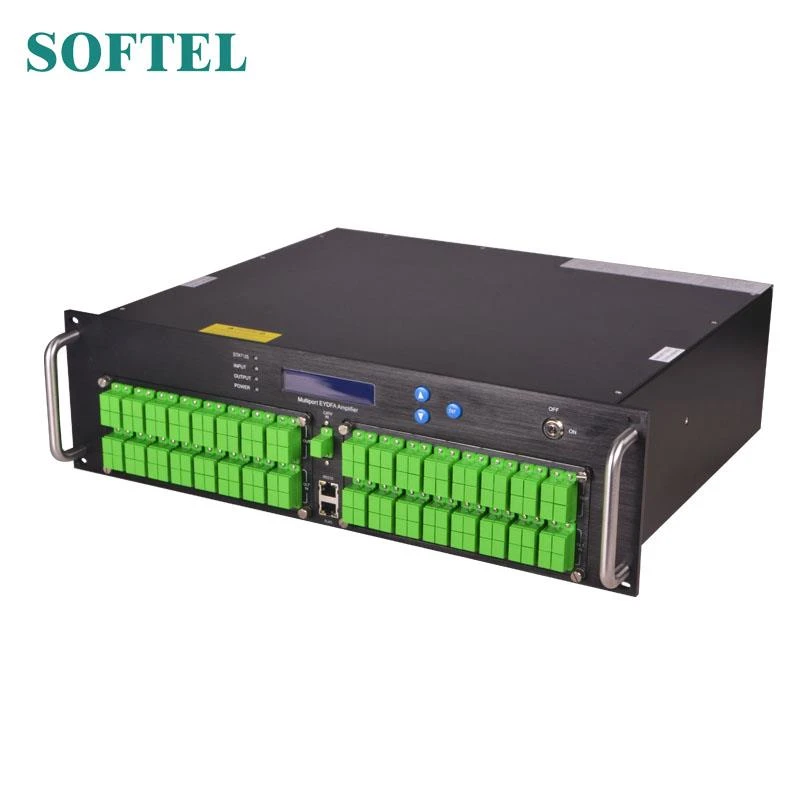

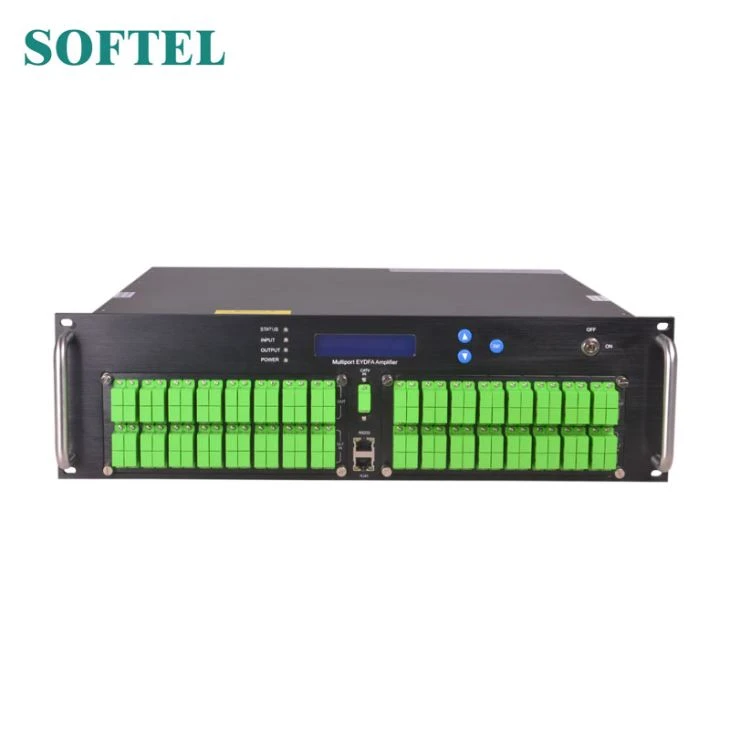

광 증폭기 EDFA
광 증폭기 EDFA는 1RU & 2RU 선반에 통합 된 광섬유 증폭기 및 전원 공급 장치입니다. CATV 및 HFC 및 RFoG를 포함한 수동 광 네트워크 (PON) 애플리케이션을 위해 설계되었습니다.
광 증폭기 EDFA의 특징

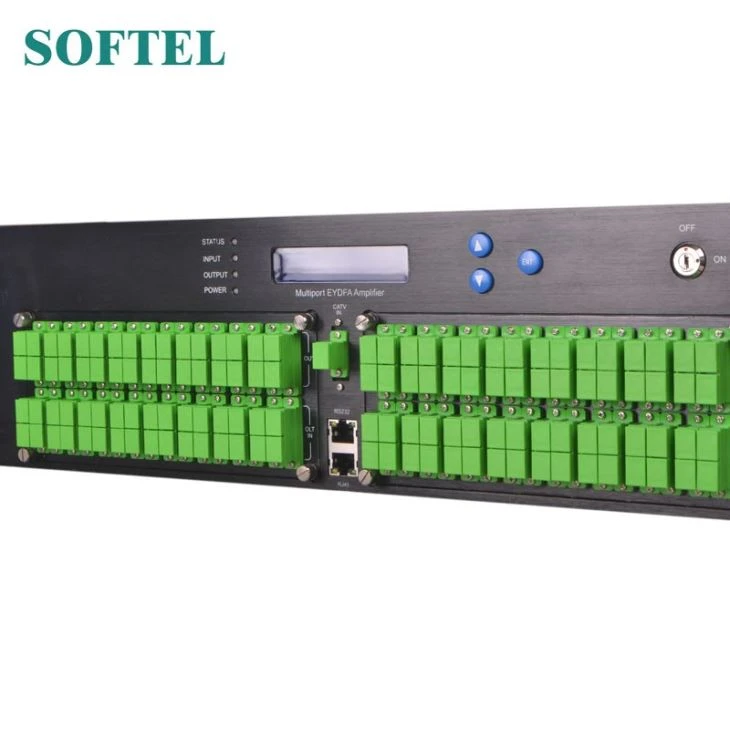

(1) 선택을위한 단일 / 이중 입력, 이중 입력 용 광학 스위치 내장, 전면 패널의 버튼 또는 웹 SNMP로 스위칭 전원을 설정할 수 있습니다.
(2) 전면 패널 또는 웹 SNMP의 버튼으로 출력 조정 가능, 범위가 4dBm 감소
(3) 전면 패널 또는 웹 SNMP의 버튼으로 6dBm의 일회성 하향 감쇠 기능을 유지하여 장치를 끄지 않고 광섬유 핫 플러그 작동을 용이하게합니다.
(4) 다중 포트 출력, 1310 / 1490 / 1550WDM에 내장 가능.
(5) 표준 RJ 45 포트 원격 제어, 우리는 출력 계약 및 웹 관리자 선택, 또한 플러그인 SNMP 하드웨어 예약 예약.
(6) 레이저 키로 레이저를 켜거나 끕니다.
(7) RF 테스트 기능.
(8) JDSU 또는 Oclaro 펌프 레이저 채택
(9) Led는 기계의 작동 상태를 표시합니다

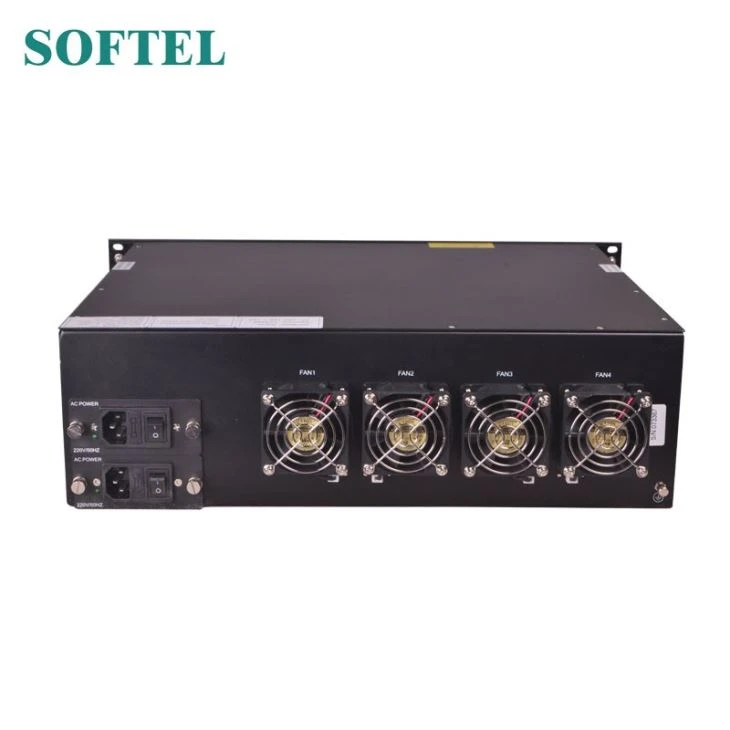

(10) 선택을위한 이중 전원 핫 플러그 전원 공급 장치, 90V ~ 250V AC 또는 -48V DC
주요 매개 변수
아이템 | 모수 | |||||||||
출력 （ dBm ） | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
출력 （ mW ） | 1250 | 1600 년 | 2000 년 | 2500 | 3200 | 4000 | 5000 | 6400 | 8000 | 10000 |
입력 (dBm) | -8 ~ +10 | |||||||||
출력 조정 범위 (dBm) | 아래로 4 | |||||||||
일회성 하향 감쇠 (dBm) | 다운 6 | |||||||||
파장 （ nm ） | 1540 ~ 1565 | |||||||||
출력 안정성 (dB) | <±> | |||||||||
광학 반사 손실 ( dB ) | ≥45 | |||||||||
파이버 커넥터 | FC / APC , SC / APC , SC / IUPC , LC / APC , LC / UPC | |||||||||
소음도 ( dB ) | <6.0 (입력=""> | |||||||||
웹 포트 | RJ45 (SNMP) | |||||||||
소비 전력 （ W ） | ≤80 | |||||||||
전압 ( V ) | 220VAC (90 ~ 265) , -48VDC | |||||||||
작동 온도 ( ℃ ) | -0 ～ 55 | |||||||||
사이즈 （ mm ） | 370 (L) × 486 (W) × 88 (H) | |||||||||
NW （ Kg ） | 8 | |||||||||
중요 사항
1. 출력에 직접 눈을 피하십시오.
2. 먼저 전원을 끈 다음 패치 코드를 꽂거나 빼십시오
3. EDFA는 CSO 및 CTB에 미치는 영향이 매우 적지 만 C / N에는 큰 영향을 미칩니다. 입력 광 출력은 C / N에 영향을줍니다. 높은 광학 입력은 더 높은 C / N을 얻습니다. 다음 데이터를 참조하십시오. 최소 광 입력은 4dBm이어야합니다.
