I. 제품 개요
16 포트 EDFA 광학 증폭기는 저음 고성능 고성능 ER YB Co-Doped Fiber Amplifier입니다. 각 출력 내장 CWDM (1310/1490/1550) 파장 디비전 멀티플렉서. OLT 및 ONU의 데이터 스트림을 1310nm 및 1490nm 광학 커넥터로 편리하게 다중화합니다. 따라서 장비 수량을 줄이고 시스템 색인 및 신뢰성이 향상되었습니다. FTTX 네트워크에 이상적인 장비이며 3 개의 네트워크와 FTTH의 통합을위한 유연하고 저렴한 솔루션을 제공합니다.
16 포트 EDFA 광학 증폭기의 특성
1, er yb co-doped double clad fiber 기술을 채택하고;
2, 출력 포트 : 4-16 옵션;
3, 광학 출력 전력 : 최대 5W의 총 출력;
4, 저음 그림 :<5dB when input is 0dBm;
5, 표준 SNMP 네트워크 관리에 따라 완벽한 네트워크 관리 인터페이스;
6, 지능형 온도 제어 시스템은 전력 소비를 낮추게한다.

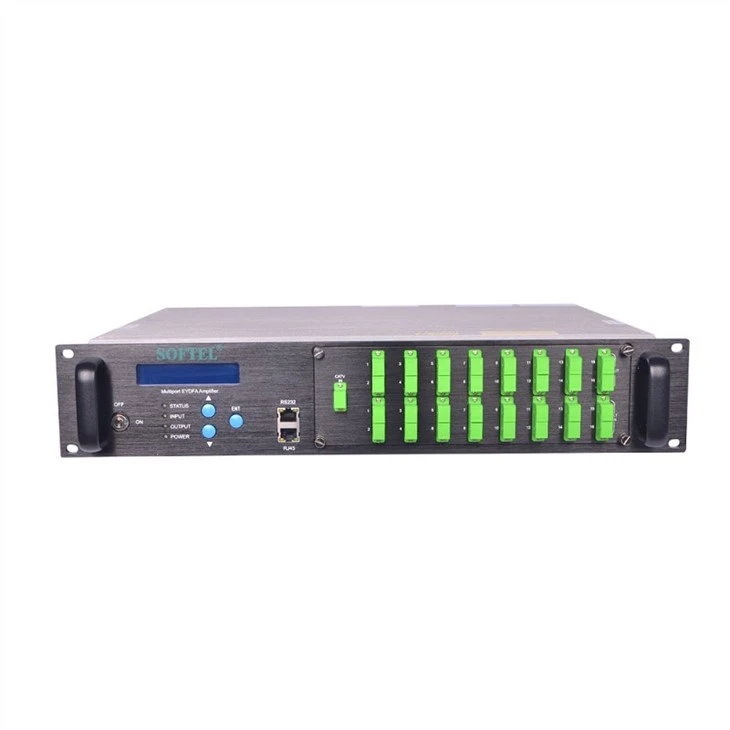

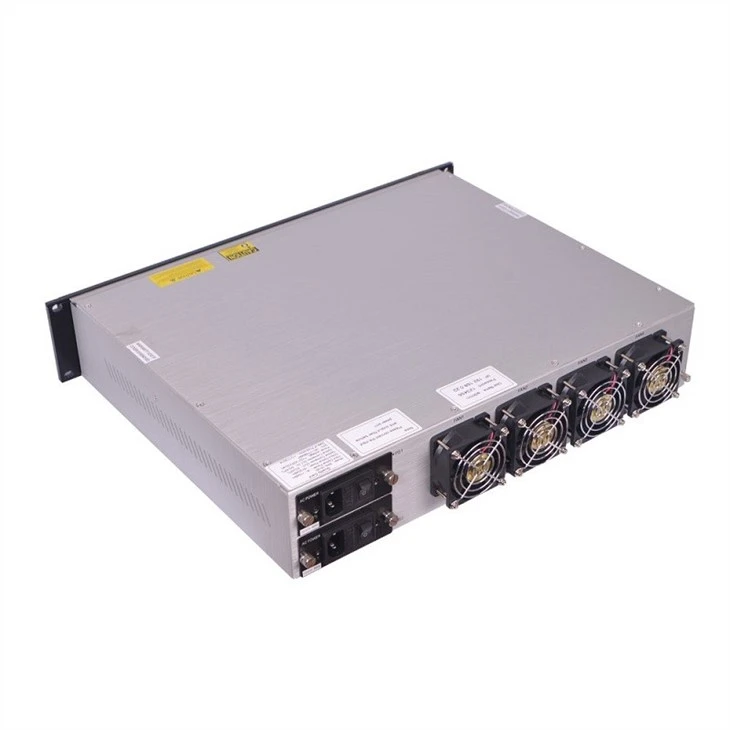

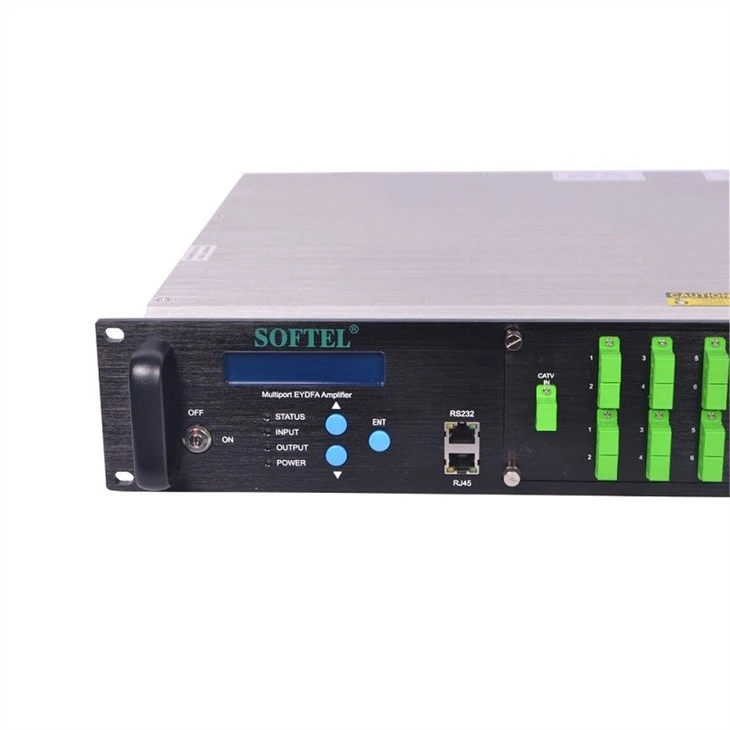

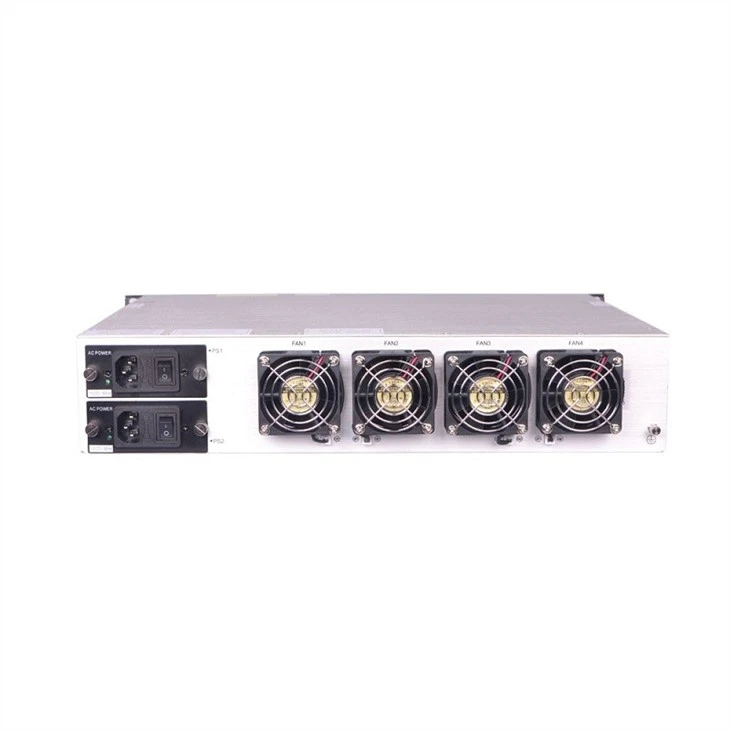

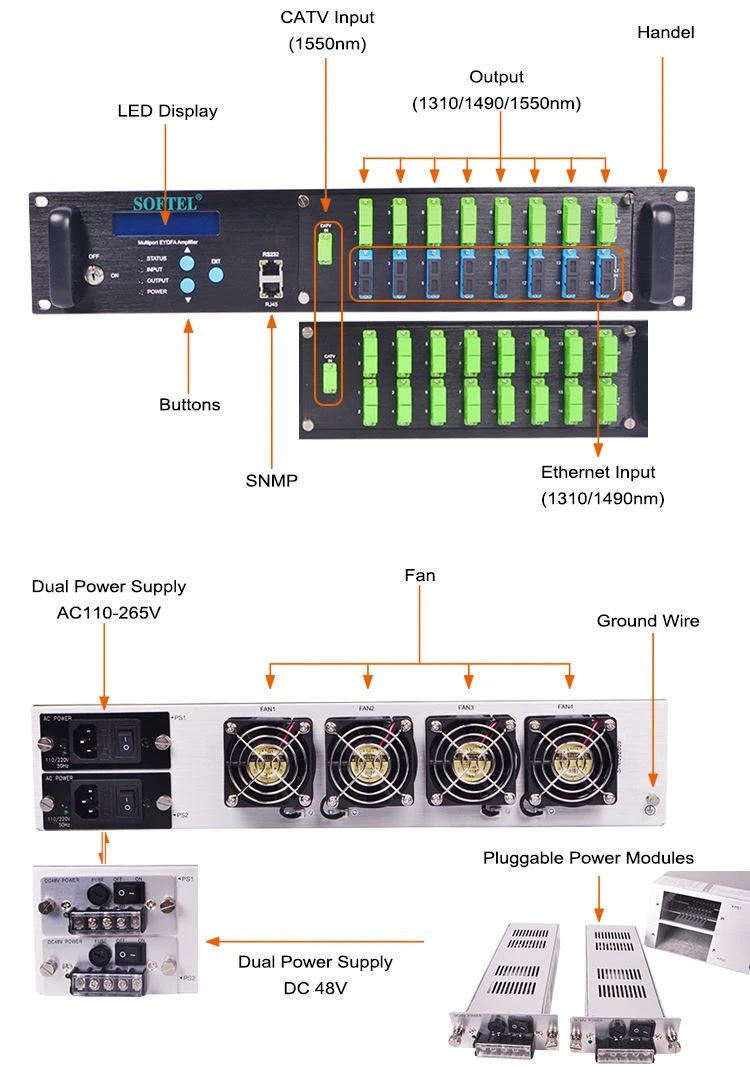

16 포트 EDFA 광학 증폭기의 자세한 이미지
16 포트 EDFA 광학 증폭기의 제품 매개 변수
|
목 |
단위 |
기술 매개 변수 |
|
|
CATV는 파장을 통과합니다 |
nm |
1545 - 1565 |
|
|
폰은 파장을 통과합니다 |
nm |
1260 - 1360 1480 - 1500 |
|
|
폰 삽입 손실 |
DB |
<0.8 |
|
|
격리 |
DB |
>15 |
|
|
CATV 광학 입력 전력 범위 |
DBM |
-3 - +10 |
|
|
최대 광학 출력 전력 |
DBM |
36 |
|
|
출력 전원 안정성 |
DBM |
±0.5 |
|
|
노이즈 피겨 |
DB |
5.0 이상 (광학 입력 전력 0dbm, λ =1550 nm) |
|
|
반환 손실 |
입력 |
DB |
45보다 크거나 동일합니다 |
|
산출 |
DB |
45보다 크거나 동일합니다 |
|
|
광학 커넥터 유형 |
SC/APC |
||
|
C/N |
DB |
50보다 크거나 동일합니다 |
에 따른 테스트 조건 GT/T 184-2002. |
|
C/CTB |
DB |
63보다 크거나 동일합니다 |
|
|
C/CSO |
DB |
63보다 크거나 동일합니다 |
|
|
전원 공급 장치 전압 |
V |
A : AC160V - 250 V (50 Hz); B : DC48V |
|
|
소비 |
W |
70보다 작거나 동일합니다 |
|
|
작동 온도 범위 |
도 |
-10 - +42 |
|
|
최대 작동 상대 습도 |
% |
최대 95% 응축 없음 |
|
|
저장 온도 범위 |
도 |
-30 - +70 |
|
|
최대 저장 상대 습도 |
% |
최대 95% 응축 없음 |
|
|
차원 |
음 |
483(L)× 440(W)× 88(H) |
광 송신기, OLT, EDFA, 광섬유 노드, ONU 등과 같은 다른 제품.
회사 정보
우리는 100 명 이상의 직원을 보유하고 있으며 그 중 10%는 선임 기술자입니다. 1,000 평방 미터 이상의 표준 생산 조립 라인을 통해 엄격한 QC 절차가 있습니다. 우리 제품의 각 단위는 3 층 QC 절차, 생산 전 재료 점검, 생산 후 안정성 및 성능 테스트, 배달 전 포장 감지를 거치게됩니다.
우리 제품의 대부분은 남미, 러시아 및 북유럽 국가로 수출됩니다. 현재 Softel은 멕시코에 지사를두고 있으며 콜롬비아에 다른 사무실을 시작하여 전 세계의 수많은 에이전트, 통합 딜러 및 장비 생산자를 계속 공급할 것입니다.
선의의 예리한 국제 비즈니스 경쟁을 통해 모든 직원들은 큰 책임을지고 큰 성취를 느끼고 일합니다. 또한 귀중한 고객에게 고품질의 높은 신뢰성, 고효율 및 경쟁력있는 제품을 제공하는 것을 자랑스럽게 생각합니다.
자주 묻는 질문
Q : ERB YB Co-Doped Fiber Amplifier 란 무엇입니까?
A : ERB YB CO-DOPED FIBER AMPLIFIES는 이득 매체로서 광 섬유를 기반으로 한 광학 증폭기이며, 섬유의 코어는 Erbium (ER³I) 및 Ytterbium (YB³⁺) 이온 모두로 도핑된다. 작동하는 동안, Ytterbium 이온은 먼저 펌프 광 에너지를 흡수하고 에너지 전달 메커니즘을 통해 에르 비움 이온으로 에너지를 효율적으로 전달하여, 에르 비움 이온이 입자 수의 역전을 실현 한 다음 특정 파장의 신호 표시등을 증폭시킨다 (주로 통신 대역에서 약 1550nm). 이 Co-doped 구조는 Ytterbium 이온 흡수 펌프 넓은 범위 (고출력 펌프 소스에 적합)와 통신 밴드 이온의 이점을 결합하여 높은 게인, 높은 출력 전력, 저음 및 기타 특성 및 기타 특성 및 광섬유 통신 시스템, 광학 광섬유, Lidar 및 기타 필드 및 기타 필드에서 널리 사용됩니다.
Q : YB를 공동으로 도핑 한 섬유 증폭기는 어떻게 작동합니까?
A : EYDFA는 이테르비움 이온을 통한 에너지를 효율적으로 흡수하도록 에르 비움 이온을 "보조"하고, 통신 대역에서 에르 비움 이온의 게인 특성을 사용하여 신호 증폭을 달성하여 높은 펌핑 효율, 높은 이득 및 광역 증폭 기능을 결합합니다.
