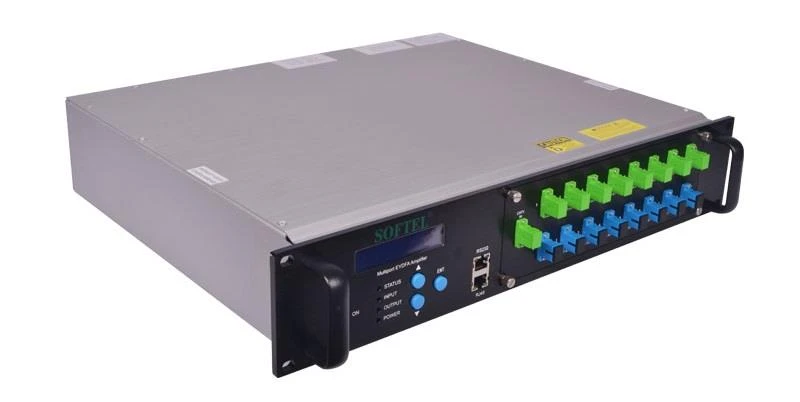

고성능 CATV 1550nm EDFA 증폭기
고성능 CATV 1550nm EDFA 증폭기
SOFTEL 8 포트 고출력 CATV 1550nm EDFA 증폭기는 저잡음 고성능 Er-Yb 코 도핑 광섬유 증폭기입니다. 각 출력은 내장 WDM (1310 / 1490 / 1550nm 파장 분할 멀티플렉서)이며 OLT 및 ONU의 데이터 스트림을 1310nm 및 1490nm 광학 인터페이스를 통해 광섬유 증폭기 출력으로 편리하게 다중화합니다. FTTX 네트워크에 이상적인 장비입니다.
풍모
1. 광 증폭기를위한 1540 ~ 1563nm 작동 파장
2. 500 ~ 10000mW (27 ~ 40dBm) 고출력 전력
3. 저잡음 하위 번호 (일반 ≤4.5dB, 최대 ≤5.0dB)
4. 고성능, 높은 신뢰성
5. OLT에서 사용되는 8 ~ 64의 업 링크 광 포트
6. 1550nm 출력 광 포트, 다중 1310 / 1490nm 데이터 스트림
7. 모든 FTTx PON 기술과 호환 가능 : EPON / GEPON, GPON, BPON, DPON
8. 완벽한 RS232, SNMP
9. 효율적인 공간, 유연한 설치 및 쉬운 조작
10. 우수한 P / P 비율
기술 매개 변수고전력 Catv 1550nm EDFA 증폭기
인덱스 | 보충 | |||||
최소 | 일반 | 최대 | ||||
광학 기능 | 작동 파장 범위 | (nm) | 1540 | 1563 | CATV | |
입력 전원 | (dBm) | -10 | 7.5 | |||
총 출력 1) | (dBm) | 27 | 32 | 1U | ||
28 | 37 | 2U | ||||
출력 포트 수 | (개) | 4 | 16 | 1U, SC / APC, LC / APC | ||
8 | 32 | 1U, LC / APC | ||||
8 | 32 | 2U, SC / APC, LC / APC | ||||
16 | 64 | 2U, LC / APC | ||||
각 출력 전력의 차이 | (dB) | -0.5 | 0.5 | |||
출력 전력 조정 가능 범위 | (dBm) | -6 | 0 | |||
잡음 지수 (Pin=0dBm) | (dB) | 4.5 | 5 | SOA5437 | ||
편광 의존성 손실 | (dB) | 0.3 | ||||
편광 의존성 이득 | (dB) | 0.4 | ||||
편광 모드 분산 | (ps / nm) | 0.3 | ||||
입 / 출력 절연 | (dB) | 30 | ||||
펌프 전원 누출 | (dBm) | -30 | ||||
에코 손실 | (dB) | 55 | APC | |||
일반적인 특징 | 시리얼 인터페이스 | RS232 | ||||
SNMP 네트워크 관리 인터페이스 | RJ45 | |||||
전원 | (V) | 90 | 265 | 220VAC | ||
30 | 72 | -48VDC | ||||
소비 전력 | (W) | 150 | ||||
일 임시 직원. | ( °C ) | -5 | 65 | |||
보관 온도 | ( °C ) | -40 | 80 | |||
상대 습도 | (%) | 5 | 95 | |||
크기 (W) × (D) × (H) | 19 × 14.3 × 1.75 (GG quot;) 483 × 363 × 44 (mm) | 1RU (19") | ||||
19 × 14.7 × 3.5 (GG quot) 483 × 373 × 89 (mm) | 2RU (19") | |||||
노트
1. 앰프 레이저의 주요 구성 요소는 정전기에 민감하므로 앰프를 정전기로부터 멀리하십시오. 또한 가성 물질로부터 멀리하십시오. 앰프의 온도는 -25 ℃에서 65 ℃ 사이로 유지하십시오.
2. 전원이 접지되어 있는지 확인하십시오.
3. 전원이 공급 될 때 광학 커넥터를 들여다 보지 마십시오. 눈에 손상을 줄 수 있습니다.
4. 가열 분산 구멍을 막지 말고 기계에 통풍을 유지하십시오.
5. 기계를 펼치거나 기계의 일부를 제거하지 마십시오.
6. 전원이 켜진 상태에서 패치 코드를 삽입하지 마십시오
7. EDFA를 반복해서 테스트하지 마십시오.
