미니 1550nm EDFA

미니 1550nm EDFA

4포트 에르븀-도핑 섬유 증폭기

제품 설명

SPA-04X23-통신 수준 표준에 따라 설계된 MINI CATV 에르븀 첨가 광섬유 증폭기 미니 장치는 주로 텔레비전 이미지 신호, 디지털 TV, 전화 음성 신호 및 장거리 데이터(또는 압축 데이터) 광섬유 전송 신호에 사용됩니다. 기술 설계는 제품 비용에 주의를 기울여 중대형 1550nm CATV 광섬유 전송 네트워크 경제적인 전송 장치를 구축하기로 결정했습니다.

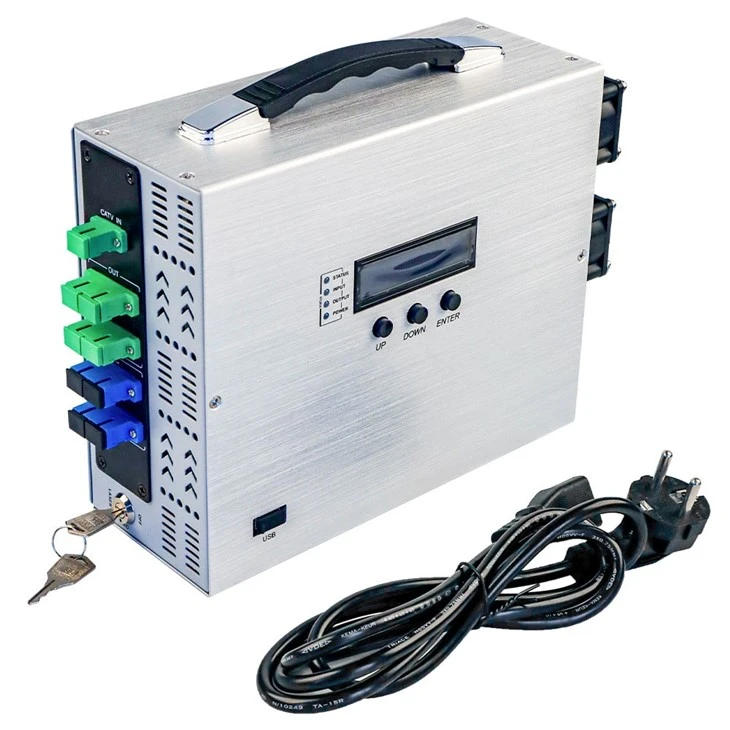

손잡이가 달린 4포트 EDFA는 컴팩트한 크기로 광통신 프로젝트 비용을 절감하는 동시에 안정적인 신호 전송을 보장하며, 설치 및 유지 관리 시 취급 및 이동이 용이하도록 설계되어 운영 편의성을 높입니다.



제품 특징

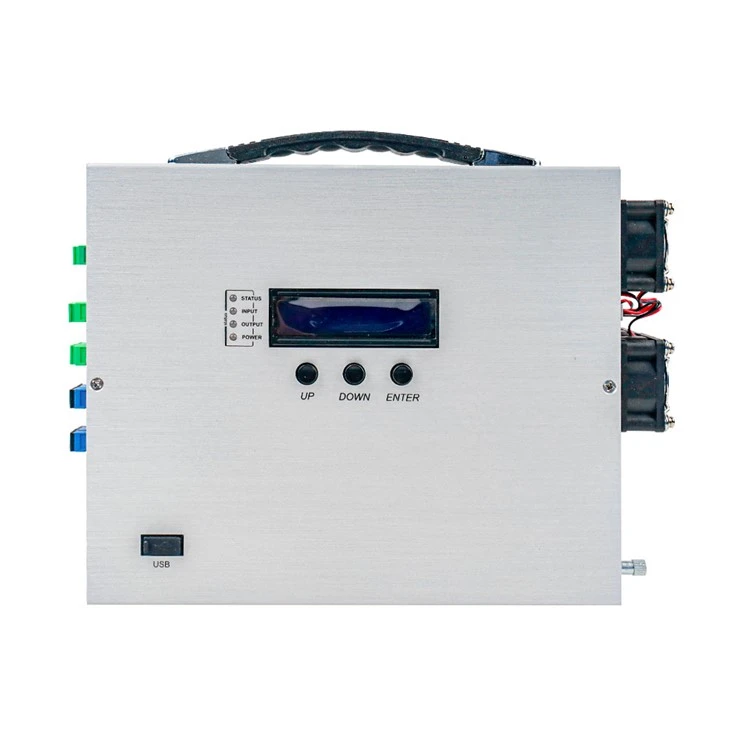

* 전면 패널 또는 의 버튼으로 출력을 조정할 수 있으며 범위는 0-5dBm입니다.

* 장치를 끄지 않고도 광섬유 핫플러그 작동을 용이하게 하기 위해 전면 패널의 버튼으로 6dBm의 1회 하향 감쇠(6dBm) 유지 관리 기능을 제공합니다.

* 멀티-포트 출력, 1310/1490/1550WDM 내장 가능.

* USB 포트는 장치 업그레이드를 용이하게 합니다.

* 레이저는 전면 패널의 잠금 키로 켜고 끌 수 있습니다.

* JDSU 또는 Oclaro 펌프 레이저를 채택합니다.

* Led는 기계의 작동 상태를 표시합니다.

* 선택 가능한 이중 전원 핫{0}}플러그 전원 공급 장치(110V,220V AC).



도표

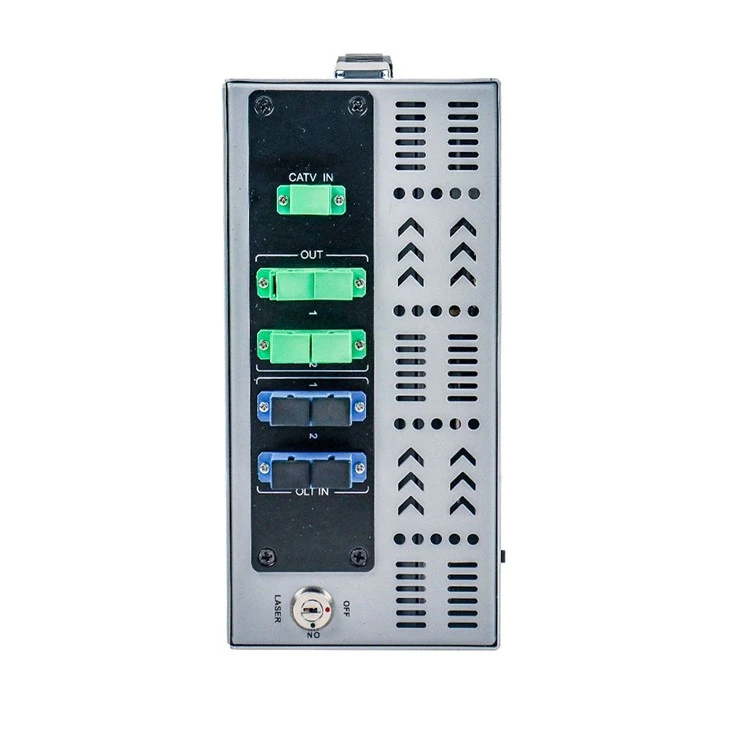

>4/8포트 지원

>1550nm SC/APC 입력

>OLT SC/UPC input (SC/APC can be customized) >SC/APC 결합

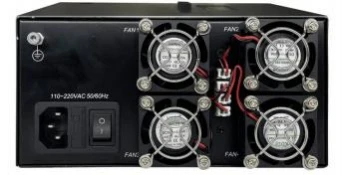

>음식 열 분산을 위한 4*팬 포함

>단일 전원 공급 장치(이중 전원 공급 장치를 맞춤 설정할 수 있음)



명세서



품목	매개변수
출력(dBm)	31	32	33	34	35	36	37	38	39	40
출력(mW)	1250	1600	2000	2500	3200	4000	5000	6400	8000	10000
입력(dBm)	-3 ~ +10
범위 또는 출력 조정(dBm)	5
파장(nm)	1540 ~ 1565
출력 안정성(dB)	<±0.3
광 반사 손실(dB)	45 이상
파이버 커넥터	FC/APC, SC/APC, SC/UPC, LC/APC, LC/UPC
소음 지수(dB)	<6.0 (input 0dBm)
커넥터 유형	RJ45, USB
힘 소비(W)	80 이하
전압(V)	110VAC, 220VAC
근무온도(정도)	0 ~ 55
크기(mm)	260(L)x186(W)x89(H)
북서(Kg)	3.8



멀티포트 EYDFA 증폭기

모델 : SPA-04X23

광파장 : 1540~1565nm

입력 광전력:-3~+10dBm

출력 광 전력: 4x23dBm

광 커넥터 OUT:SC/APC

광 커넥터 OLT IN:SC/PC

출력 전력 안정성: +0.2dBm 이하

전원 전압 : 110V~220V









---
