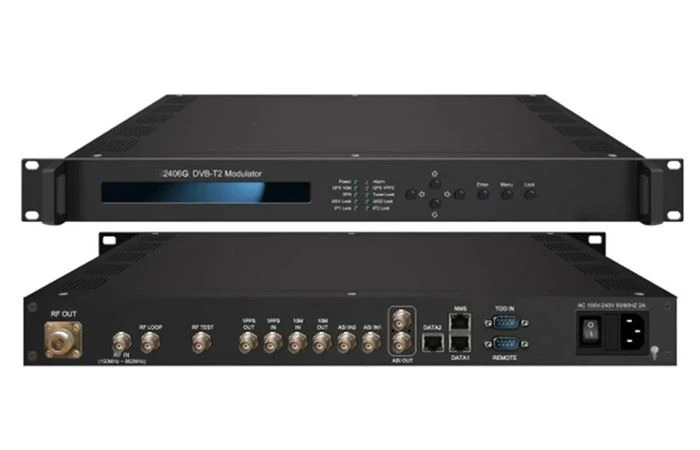

Digital DVB-T2 Modulator
Digital DVB-T2 Modulator

디지털 DVB{0}}T2 변조기

DVB{0}}T/T2 변조기는 DVB{2}}T/T2 표준을 준수하여 개발된 당사의 신제품입니다. 모델 번호: SFT2406G

문의 보내기

제품 소개

디지털 DVB{0}}T2 변조기

SFT2406G DVB{1}}T/T2 변조기는 DVB-T/T2 표준을 준수하여 개발된 당사의 신제품입니다. 고급 변조 기술을 통해 이 변조기는 지상 스펙트럼 리소스를 효과적으로 활용하고 고정, 모바일 및 휴대용 장치에 안정적인 신호를 제공할 수 있습니다. DVB{5}}T와 비교할 때 채널 용량은 유사한 CNR(Carrier to Noise Ratio) 임계값에서 30% 증가합니다. 또한, 이 기기는 네트워크 시스템을 통해 업그레이드 및 제어할 수 있으므로 디지털 방송 네트워크 설정에 널리 사용되며 과학 연구실 및 DVB{7}}T/T2 STB에 좋은 신호를 제공할 수 있습니다.

디지털 DVB{0}}T2 변조기의 기능

* EN302 755 및 EN300 744 표준을 완전히 준수

* 2ASI 입력 포트

* UDP 프로토콜을 통한 2개의 IP 입력

* 10MHz 입력/루프 출력, 1PPS 입력/루프 출력

* DVB-하나의 기기에서 T/T2 RF 출력

* 단일 PLP 지원

* MISO 및 SISO 지원

* MFN 네트 모드 지원

* 비선형{0}디지털 사전{1}왜곡(DPD) 지원

* 0.1ppm 안정성만큼 높은 항온 수정 발진기

* PID 우회 및{0}}통과(옵션) 지원

* 키보드 조작 및 LCD 디스플레이

* 웹 네트워크 관리 시스템

사양디지털 DVB{0}}T2 변조기

입력	2 ASI 및 2 IP 포트(UDP)를 통한 TS 입력
	10MHz 기준 클록 입력 및 루프 출력, BNC 인터페이스
	1PPS 입력 및 루프 출력, BNC 인터페이스
곱하기엑싱(오옵션)	최대 PID다시 매핑	채널당 128개 입력
	기능	PID 재매핑(자동 또는 수동)
		정확한 PCR 조정
		자동으로 PSI/SI 테이블 생성
조정	DVB{0}}T2	기준	EN302 755
		방법	모드 A: 단일{0}}PLP;
		PLP별자리	QPSK,16QAM, 64QAM, 256QAM(일반 또는 회전)
		L1 포스트별자리	BPSK, QPSK, 16QAM, 64QAM
		FEC 길이	쇼트(16K), 노멀(64K)
		FEC 비율	1/2, 3/5, 2/3, 3/4, 4/5, 5/6
		파일럿 패턴	PP1 - PP8
		가드 간격	1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4
		FFT 모드	1k, 2k, 4k 8k, 16k, 32k(일반 또는 확장)
		대역폭	5MHz, 6MHz, 7MHz, 8MHz
		네트 모드	MFN
	DVB-T	기준	EN300 744
		FFT	2K, 8K
		대역폭	5MHz, 6MHz, 7MHz, 8MHz
		별자리	QPSK, 16QAM, 64QAM
		가드 간격	1/4, 1/8, 1/16, 1/32
		독립 단기 치료소	1/2, 2/3, 3/4, 5/6, 7/8
		네트 모드	MFN
RF 출력	커넥터	N형, 50Ω임피던스
	RF 범위	150~999Mhz, 1hz 스테핑
	출력 레벨ATT	-15~ 플러스 5dBm, 0.1db 스테핑
	메르	>43db
	어깨수준	>56dB
체계	LCD 디스플레이, 키보드 및 웹 네트워크 관리
	네트워크를 통한 소프트웨어 업그레이드 지원
일반적인	사직(WLH)	482mm×410mm×44mm
	온도	0~45도(동작),-20~80도(저장)
	전원 공급 장치	AC 220V±10%, 50/60Hz
