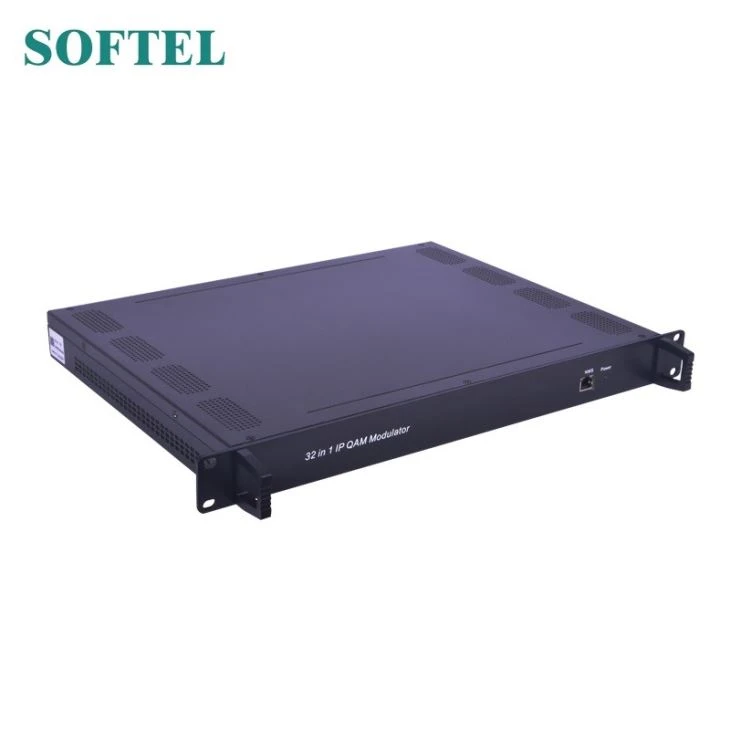

32 Channels IP Qam Modulator
32 Channels IP Qam Modulator

32 채널 IP Qam 변조기

테스트 및 검사 체계는 이미 Softel에서 발행 한 모든 광학, 전자 및 기계 기준을 포함합니다.

문의 보내기

제품 소개

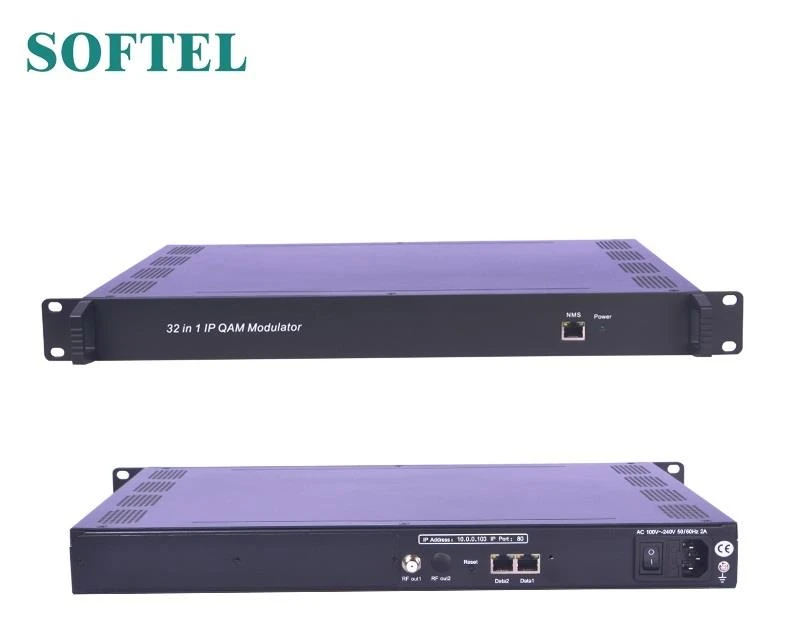

32 채널 IP Qam 변조기 SFT3332는 32 개의 멀티플렉싱 채널, 32 개의 스크램블링 채널 및 32 개의 QAM (DVB-C) 변조 채널을 가지며 웹 기반 네트워크 관리를 지원합니다. 또한 높은 통합 수준, 고성능 및 저렴한 비용이 특징입니다.

특성

2 GE 입력, Data1 및 Data2 (SFP 인터페이스 옵션)

UDP / RTP를 통한 최대 1024 채널 TS, 유니 캐스트 및 멀티 캐스트, IGMP v2 \ v3 지원

각 GE 입력 당 최대 840Mbps

정확한 PCR 조정 / CA 필터링, PID 리매핑 및 PSI / SI 편집 지원

채널당 최대 256 개의 PIDS 리매핑 지원

UDP / RTP / RTSP 출력을 통한 32 개의 다중화 또는 스크램블링 된 TS 지원

DVB-C (EN 300 429) 및 ITU-T J.83 A / B를 준수하는 32 개의 비 인접 QAM 캐리어 출력

RS (204,188) 인코딩 지원

기술적 인 매개 변수

입력	입력	512 × 2 IP 입력, 2 * 100 / 1000M 이더넷 포트 (SFP 인터페이스 옵션)
	전송 프로토콜	UDP / RTP를 통한 TS, 유니 캐스트 및 멀티 캐스트, IGMP V2 / V3
	전송 속도	각 GE 입력 당 최대 840Mbps
멀티플렉서	입력 채널	1024
	출력 채널	32
	최대 PID	채널당 256
	기능	PID 리매핑 (자동 / 수동 옵션)
		PCR 정확한 조정
		PSI / SI 테이블 자동 생성
스크램블링 매개 변수	최대 simulscrypt CA	4
	스크램블 표준	ETR289, ETSI 101 197, ETSI 10397
	연결	로컬 / 원격 연결
조정 매개 변수	DVB-C 변조기 Sectioon	J.83A	별자리 : 16 / 32 / 64 / 128 / 256QAM
			대역폭 : 8M
		J.83B	별자리 : 64QAM / 256QAM
			대역폭 : 6M
	QAM 채널	인접하지 않은 캐리어 32 개
	변조 표준	EN300 429 / ITU-T J.83A / B (DVB-C)
	심볼 레이트	5.0 ~ 7.0Msps, 1ksps 스테핑
	별자리	16, 32, 64, 128, 256QAM
	독립 단기 치료소	RS (204, 188)
RF 출력	상호 작용	32 개의 캐리어를위한 1F 유형 출력 포트, 75Ω
	RF 범위	50 ~ 960MHz, 1kHz 스테핑
	출력 레벨	-20dBm ~ + 10dBm (87 ~ 117dbµV), 0.1dB 스테핑
	메르	40dB 이상
TS 출력	UDP / RTP / RTSP, 유니 캐스트 / 멀티 캐스트, 2 * 100 / 1000M 이더넷 포트 (SFP)를 통한 32 개의 IP 출력
체계	네트워크 관리 소프트웨어 (NMS) 지원
일반	사직	420mm × 440mm × 44.5mm (WxLxH)
	온도	0 ~ 45 ℃ (동작), -20 ~ 80 ℃ (보관)
	전원	AC 100V ± 10 %, 50 / 60Hz 또는 AC 220V ± 10 %, 50 / 60Hz

문제 해결

SOFTEL의 ISO9001 품질 보증 시스템은 CQC 조직에 의해 승인되었습니다. 제품의 품질, 신뢰성 및 안정성을 보장합니다. 모든 Softel 제품은 공장 출하 전에 테스트 및 검사를 통과했습니다. 테스트 및 검사 체계는 이미 Softel에서 발행 한 모든 광학, 전자 및 기계 기준을 포함합니다.

잠재적 인 위험을 방지하기 위해 작동 조건을 엄격히 준수하십시오.

예방 조치

환경 온도가 0 ~ 45 ° C 인 곳에 장치를 설치하십시오.

필요한 경우 후면 패널의 방열판 및 기타 방열판 구멍에 통풍이 잘되도록하십시오.

장치를 켜기 전에 전원 공급 장치 작동 범위 내에서 입력 AC 전압을 확인하고 연결이 올바른지 확인하십시오.

RF 출력 레벨 확인은 필요한 경우 허용 범위 내에서 다양

모든 신호 케이블이 올바르게 연결되어 있는지 확인

장치를 자주 켜고 끄는 것은 금지되어 있습니다. 모든 켜기 / 끄기 간격은 10 초 이상이어야합니다.

전원 코드를 뽑아야하는 조건

전원 코드 또는 소켓이 손상되었습니다.

액체가 장치로 흘러 들어갔습니다.

물건이 있으면 회로 단락이 발생합니다
