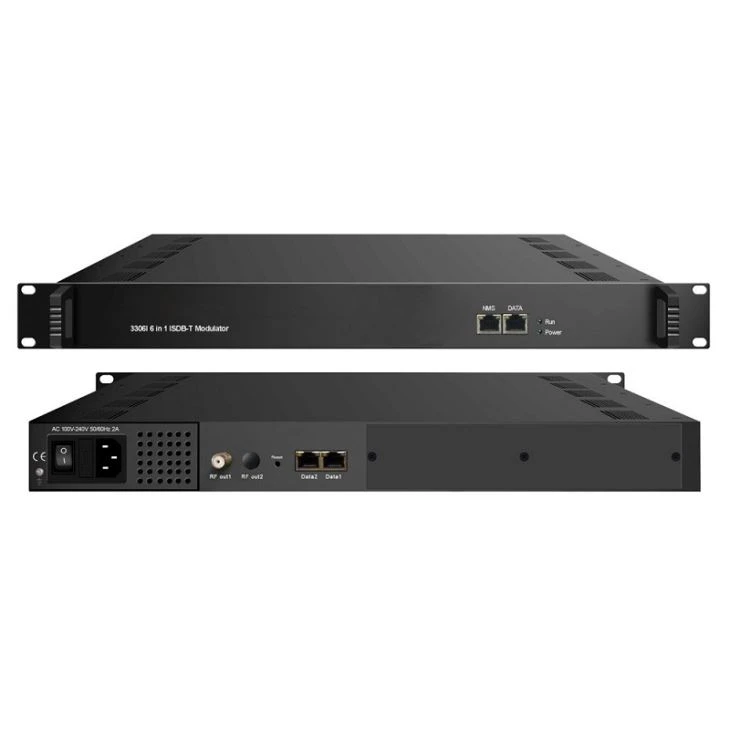

IP-ISDB T 변조기

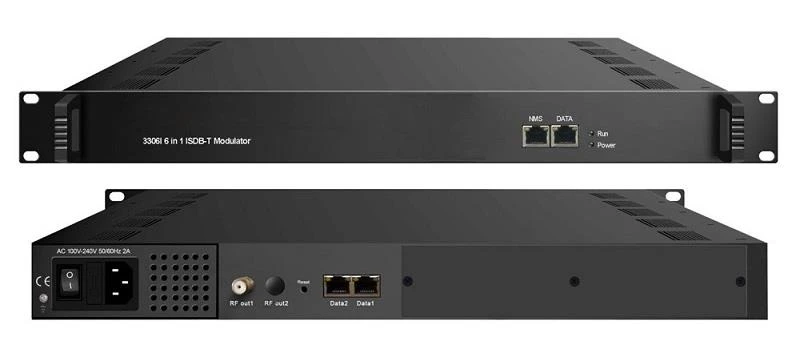

SFT3306I IP to ISDB T 변조기는 최신 Mux 변조 장치입니다. 6 개의 멀티플렉싱 채널과 6 개의 ISDB-Tb 변조 채널을 통해 GE 포트를 통한 최대 192 개의 IP 입력과 RF 출력 인터페이스를 통한 6 개의 비 인접 반송파 (50MHz ~ 960MHz) 출력을 지원합니다. 이 IP to ISDB T 변조기는 신세대 DTV 방송 시스템에 매우 적합합니다.
특성
2 GE 입력, 데이터 1 및 데이터 2
UDP / RTP, 유니 캐스트 및 멀티 캐스트, IGMP v2 \ v3를 통해 최대 192 개의 IP 입력 지원
각 GE 입력 당 최대 840Mbps
정확한 PCR 조정 지원
CA PID 필터링, 리매핑 및 PSI / SI 편집 지원
채널당 최대 180 개의 PIDS 리매핑 지원
UDP / RTP / RTSP 출력을 통한 6 개의 다중 TS 지원
ISDB-Tb (ARIB STD-B31)를 준수하는 비 인접 캐리어 6 개 출력
웹 기반 네트워크 관리 지원
명세서
입력 | 32 × 6 IP 입력, 1000M 이더넷 포트 | |
전송 프로토콜 | UDP / RTP를 통한 TS, 유니 캐스트 및 멀티 캐스트, IGMP V2 / V3 | |
전송 속도 | 각 GE 입력 당 최대 840Mbps | |
멀티플렉서 | 입력 채널 | 192 |
출력 채널 | 6 | |
최대 PID | 채널당 180 | |
기능 | PID 리매핑 (자동 / 수동 옵션) | |
PCR 정확한 조정 | ||
PSI / SI 테이블 자동 생성 | ||
조정 | 표준 | ARIB STD-B31 |
대역폭 | 6M | |
별자리 | QPSK, 16QAM, 64QAM | |
가드 간격 | 1/32, 1/16, 1/8, 1/4 | |
전송 모드 | 2K, 4K, 8K | |
코드 레이트 | 1/2, 2/3, 3/4, 5/6, 7/8 | |
메르 | ≥40dB | |
RF 주파수 | 50 ~ 960MHz, 1KHz 스텝 | |
RF 출력 레벨 | -20dBm ~ + 10dBm (87 ~ 117dbµV), 0.1dB 스테핑 | |
RF 출력 | 상호 작용 | 6 개의 캐리어를위한 1F 유형 출력 포트, 75Ω 임피던스 |
ACLR | -50dBc | |
TS 출력 | UDP / RTP / RTSP, 유니 캐스트 / 멀티 캐스트, 1000M 이더넷 포트를 통한 6 개의 IP 출력 | |
체계 | 네트워크 관리 소프트웨어 (NMS) 지원 | |
일반 | 치수 | 420mm × 440mm × 44.5mm (WxLxH) |
무게 | 3kg | |
온도 | 0 ~ 45 ℃ (동작), -20 ~ 80 ℃ (보관) | |
전원 | AC 100V ± 10 %, 50 / 60Hz 또는 AC 220V ± 10 %, 50 / 60Hz | |
소비 | 15.4W | |
리드 타임
수량 (개) | 1 ~ 5 | > 5 |
동부 표준시. 시간 (일) | 7 | 협상하기 |
