FTTH 광 노드
FTTH 광 노드

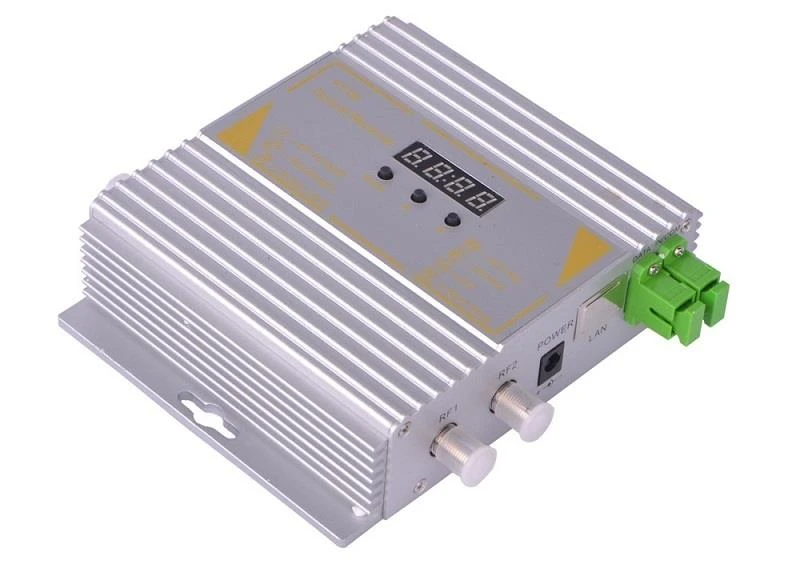

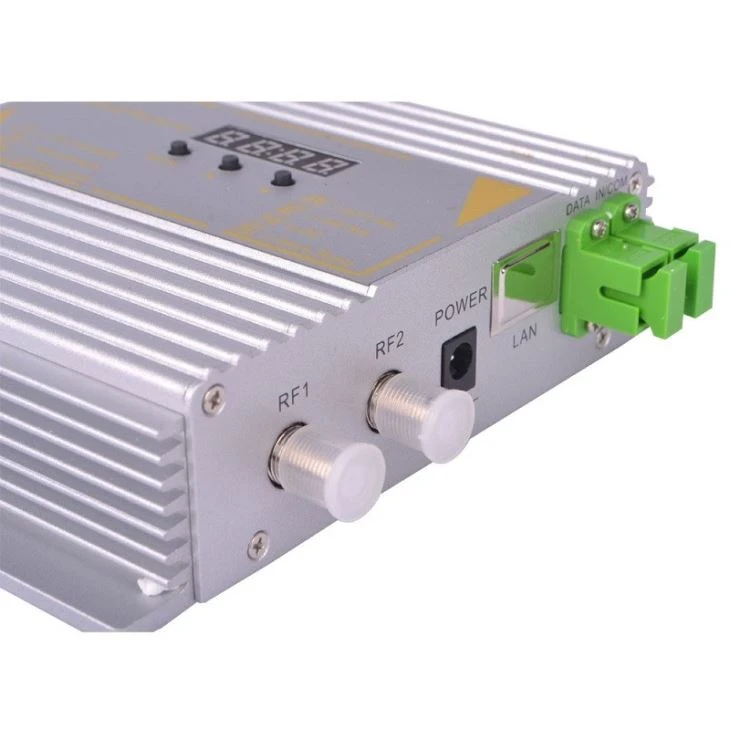

FTTH 광 노드 SR200은 Fiber To The Home 네트워크 용으로 설계되었습니다. 출력 레벨은 WDM에서 102dbuv입니다.
풍모
1. 크기가 작을수록 설치가 용이합니다.
2. 선형성과 평탄도가 우수합니다.
3. 다양한 광 입력 파워를 가지고 있습니다.
4. 섬유는 단일 모드입니다. 반사 손실이 높습니다.
5. GaAs 증폭기 활성 장치를 사용합니다.
6. 초 저잡음 기술
7. 광 전력 표시를위한 색깔 LED
8. 전원 표시 용 적색 LED
9. 광 파워 표시 용 이중 컬러 LED (비점 등 : 광 파워< -10dbm,="" 녹색="" :="">< 광="">< +3dbm,="" 빨간색="" :="" 광="" 파워=""> +3dBm)
FTTH 광 노드의 사양
안건 | 단위 | 기술적 인 매개 변수 | ||
광학 매개 변수 | ||||
광 파워 받기 | dBm | -9 ~ +2 | ||
광학 반사 손실 | dB | 경기 gt; 45 | ||
광 수신 파장 | nm | 1210-1600 | ||
광 커넥터 유형 | SC / APC | |||
섬유 종류 | 단일 모드 | |||
링크 매개 변수 | ||||
C/N | dB | ≥ 51 | 참고 1 | |
C / CTB | dB | ≥ 65 | ||
C / CSO | dB | ≥ 60 | ||
RF 매개 변수 | ||||
주파수 범위 | MHz | 45 ~862/1003 | ||
밴드의 평탄도 | dB | ±1 | ||
정격 출력 레벨 | dBμV | 106 (FZ110 구성, 8dB 틸트 출력) | 102 (양방향 분배기, 8dB 틸트 출력) | |
최대 출력 레벨 | dBμV | 108 (-79 ~ +2 탭 구성) | 104 (-9 ~ +2 양방향 분배기) | |
출력 반사 손실 | dB | ≥16 | ||
출력 임피던스 | Ω | 75 | ||
전기 제어 EQ 범위 | dB | 0~15 | ||
전기 제어 ATT 범위 | dB | 0~15 | ||
일반적 특성 | ||||
전원 전압 | V | DC 6V / 1A | ||
작동 온도 | ℃ | -40~60 | ||
소비 | VA | ≤6.5 | ||
치수 | mm | 148(L)* 128(W)* 38(H) | ||
리드 타임
수량 (개) | 1-100 | 100-300 | GG gt; 300 |
동부 표준시. 시간 (일) | 15 | 30 | 협상하기 |
