제품 소개
HFC 광 노드

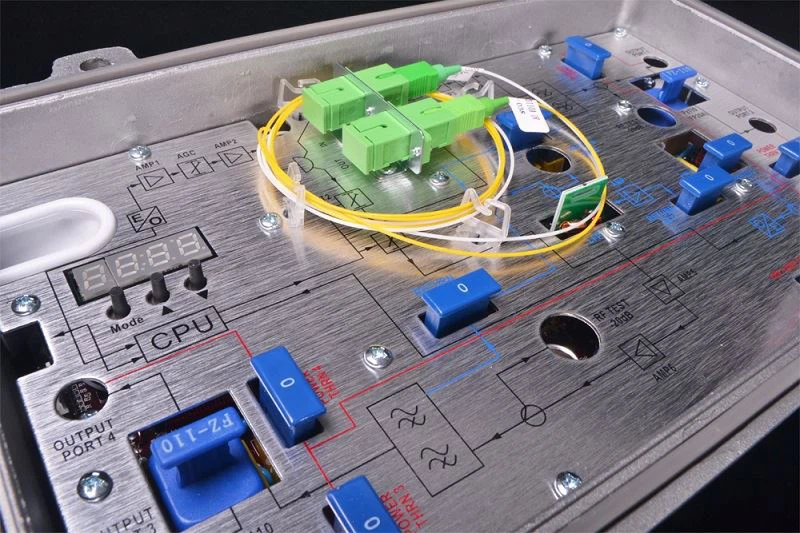

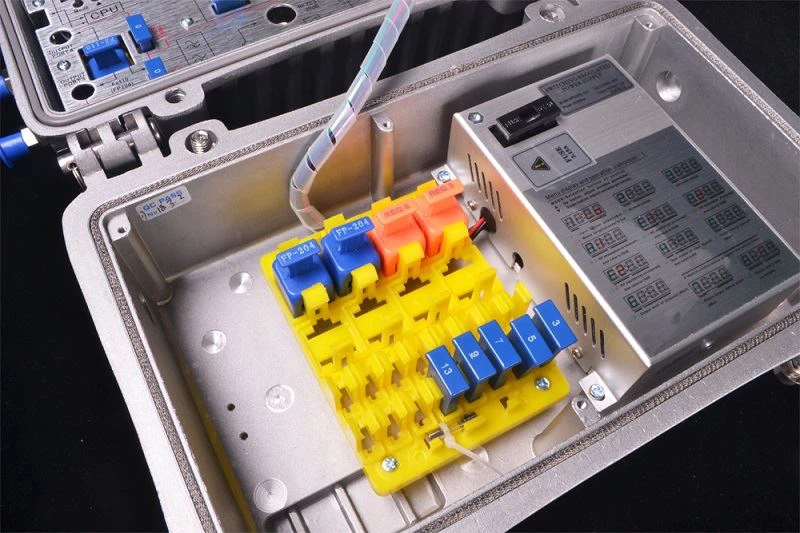

SR814 / SR814R은 고급 4 방향 실외 HFC 광 노드입니다. CATV 네트워크를 구축하는 주요 장비입니다.
성능 특성
고 응답 PIN 광전 변환 튜브.
최적화 된 회로 설계, SMT 공정 생산, 최적화 된 신호 경로
광전 신호 전송이 더 매끄 럽습니다.
우수한 RF 감쇠 및 평형 선형, 고정밀도의 특수 RF 감쇠 칩.
GaAs 증폭기 장치, 전력 이중 출력, 높은 이득 및 낮은 왜곡.
단일 칩 마이크로 컴퓨터 (SCM) 제어 장비 작동, LCD 디스플레이 매개 변수,
편리하고 직관적 인 작동 및 안정적인 성능.
입력 광 출력 범위가 －9 ～ ＋ 2dBm 일 때 우수한 AGC 성능, 출력
CTB와 CSO는 기본적으로 변경되지 않습니다.
예약 데이터 통신 인터페이스, 클래스 Ⅱ 네트워크 관리와 연결 가능
응답자, 네트워크 관리 시스템에 대한 액세스.
리턴 경로는 버스트 모드를 선택하여 노이즈 수렴을 크게 줄이고 크게
네트워크 운영의 품질과 신뢰성을 향상시킵니다.
모수
| 안건 | 단위 | HFC 광 노드(SR814 / SR814R) |
| 전방 광학 수신부 | ||
| 광학 매개 변수 | ||
| 광 파워 수신 | dBm | -9 ~ +2 |
| 사용 범위 제안 | dBm | -3 ~ +1 |
| 반품 손실 | dB | GG gt; 45 |
| 광 파장 | nm | 1100 ~ 1600 |
| 커넥터 타입 | FC / APC, SC / APC 또는 OEM | |
| 섬유 종류 | 단일 모드 | |
| 링크 성능 | ||
| C/N | dB | ≥ 51 （-2dBm 입력） |
| C / CTB | dB | ≥ 69 |
| C / CSO | dB | ≥ 60 |
| RF 성능 | ||
| 주파수 범위 | MHz | 45/87 ~ 750/862 |
| 밴드의 평탄도 | dB | ±0.75 |
| 정격 출력 레벨 | dBμV | ≥ 108 |
| 최대 출력 레벨 | dBμV | ≥ 112 |
| 출력 리턴 손실 | dB | ≥16 (45-550MHz) / ≥14 (550-862MHz) |
| 출력 임피던스 | Ω | 75 |
| 전자 제어 EQ 범위 | dB | 0～10 |
| 전자 제어 ATT 범위 | dBμV | 0～20 |
| 리턴 전송 성능 매개 변수 | ||
| 광학 매개 변수 | ||
| 광전송 파장 | nm | 1310±10 |
| 레이저 타입 | FP 또는 DFB 레이저 | |
| 출력 광 파워 | dBm | 1 ~ 3 |
| 커넥터 타입 | FC / APC SC / APC | |
| RF 매개 변수 | ||
| 주파수 범위 | MHz | 5 ~ 30/65 |
| 밴드의 평탄도 | dB | ±1 |
| 입력 레벨 | dBμV | 90 ~ 98 |
| 출력 임피던스 | Ω | 75 |
| NPR | dB | ≥10 (NPR≥30 dB) |
| 일반 매개 변수 | ||
| 전원 전압 | V | A : AC 135 ~ 250; B : AC 35 ~ 90 (50Hz) |
| 작동 온도 | -40~60 | |
| 보관 온도 | -50 ~ +70 | |
| 상대 습도 | % | 최대 95 % 결로가 없을 것 |
| 소비 | VA | ≤ 40 |
| 치수 | mm | 340(L)×220(W)×140(H) |
