실외 모듈식 광학 노드
실외 모듈식 광학 노드 SR812S는 우수한 품질과 경쟁력있는 가격으로 새로운 CATV 네트워크 광학 수신기입니다.
성능 특성
높은 응답 PIN 광전 변환 튜브.
최적화된 회로 설계, SMT 공정 생산, 최적화된 신호 경로, 광전 신호 전송을 보다 원활하게 만듭니다.
특수 RF 감쇠 칩, 양호한 RF 감쇠 및 평형 선형, 높은 정확도.
GaAs 증폭기 장치, 전원 이중 출력, 높은 이득 과 낮은 왜곡.
마이크로프로세서는 작동 상태를 제어하고, 디지털 디스플레이 는 매개 변수, 편리함과 직관적 인 작동, 안정적인 성능을 표시합니다.
우수한 AGC 성능, 입력 광학 전력 범위가 -8 ~ + 2dBm 인 경우, 출력 수준은 변경되지 않은 유지, CTB와 CSO는 기본적으로 변경되지 않습니다.
기술 매개 변수
항목 | 단위 | 실외 모듈식 광학 노드 | |
광학 파라미터 | |||
광학 전력 수신 | Dbm | -8 ~ +2 | |
광학 반환 손실 | Db | >45 | |
광학 수신 파장 | Nm | 1100 ~ 1600 | |
광학 커넥터 유형 | FC/APC, SC/APC 또는 사용자가 지정한 경우 | ||
섬유 타입 | 단일 모드 | ||
링크 성능 | |||
C/N | Db | ≥ 51 (-2dBm 입력) | |
C/CTB | Db | ≥ 65 | 출력 레벨 106 dBμV 균형 6dB |
C/CSO | Db | ≥ 60 | |
RF 매개 변수 | |||
주파수 범위 | Mhz | 45 ~862 | |
밴드의 평탄도 | Db | ±0.75 | |
정격 출력 수준 | dBμV | ≥ 106 | |
최대 출력 수준 | dBμV | ≥ 110 | |
출력 반환 손실 | Db | ≥14 | |
출력 임피던스 | Ω | 75 | |
전자 제어 EQ 범위 | Db | 0~10 | |
전자 제어 ATT 범위 | dBμV | 0~20 | |
일반 성능 | |||
공급 전압 | Ⅴ | AC(130~265)V 또는 AC(35~85)V | |
| 작동 온도 | ℃ | -40~60 |
상대 습도 | % | 최대 95% 응축 없음 |
소비 | 버지니아 | ≤ 15 |
차원 | M m | 185(L)140(W)(H) |

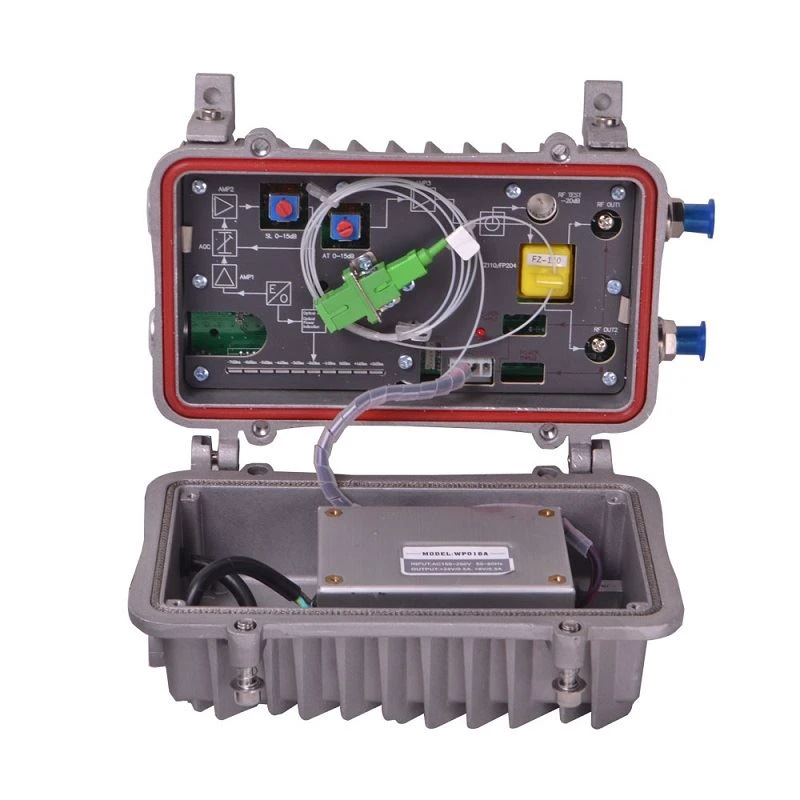

실외 모듈식 광학 노드의 구조 다이어그램
1. 광섬유 입력 | 2. 광섬유 어댑터 |
3. -20dB RF 테스트 포트 | 4. 출력 탭 또는 스플리터 |
5. RF 출력 1 | 6. RF 출력 2 |
7. 모드 선택 버튼 | 8. UP 버튼 |
9. 다운 버튼 | 10. 전자 제어 EQ 모드 표시기 |
11. 전자 제어 ATT 모드 표시기 | 12. 광학 전원 모드 표시기 |
13. 메인보드 전원 인터페이스 | 14. 전원 공급 장치 과전류 삽입기 1 |
15. 전원 공급 장치 과전류 삽입기 2 | 16. 전원 공급 장치 전환 |
