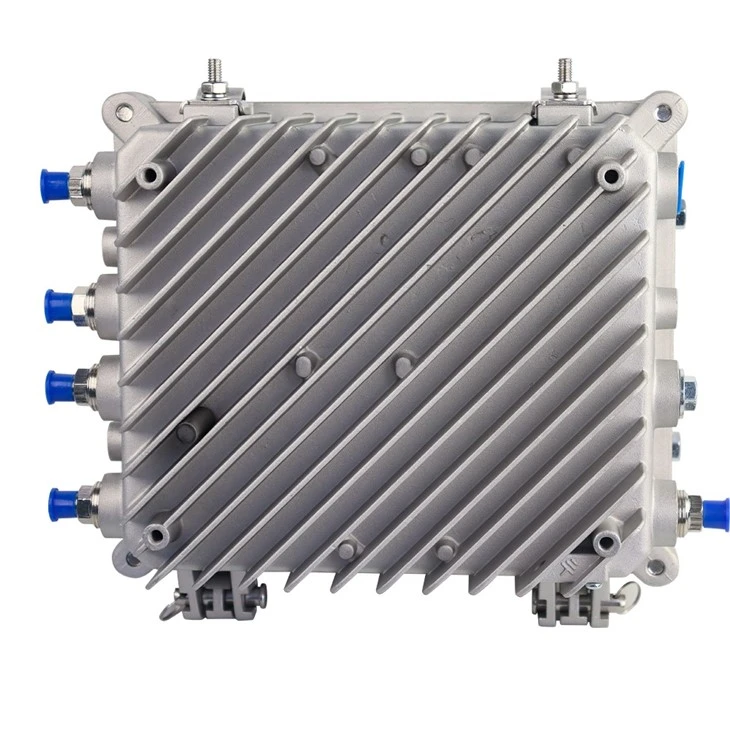

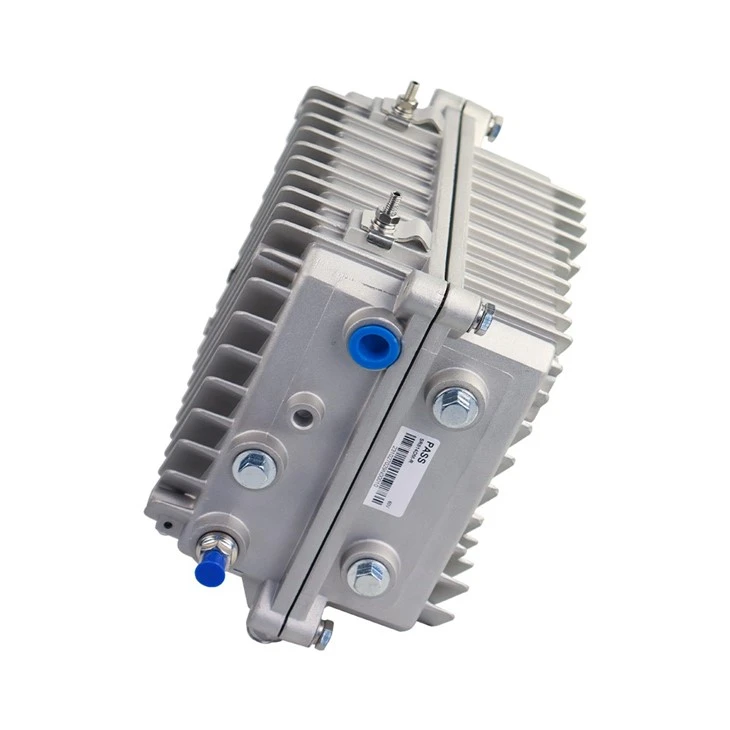

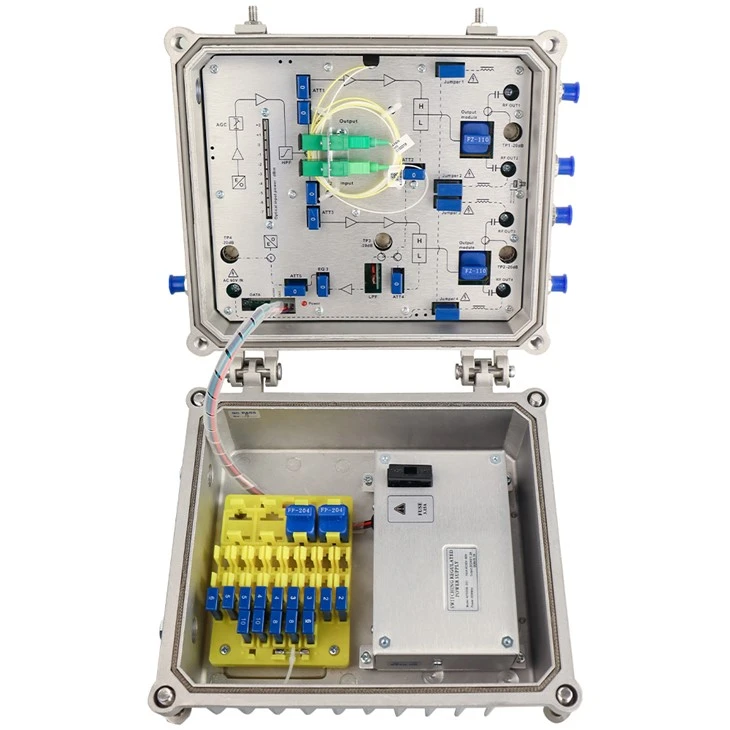

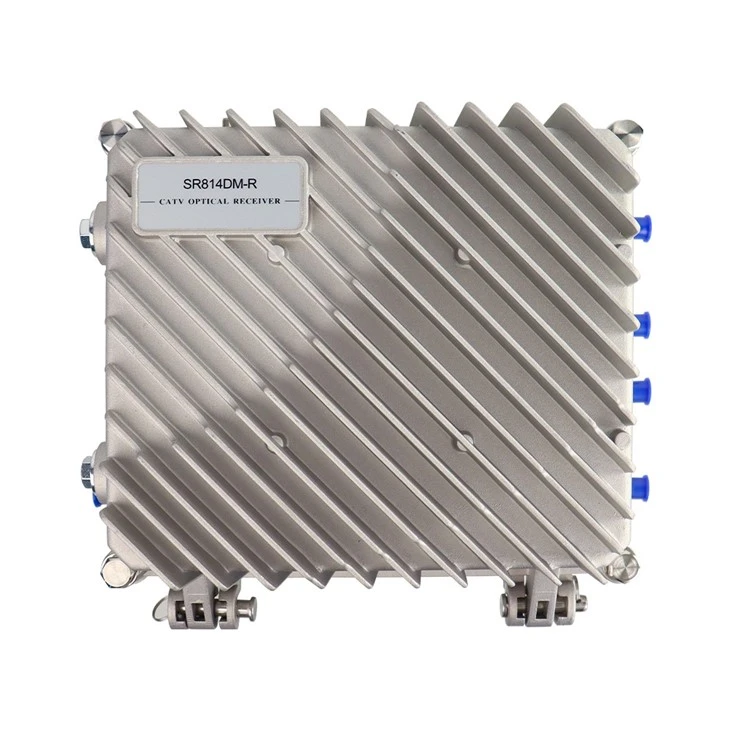

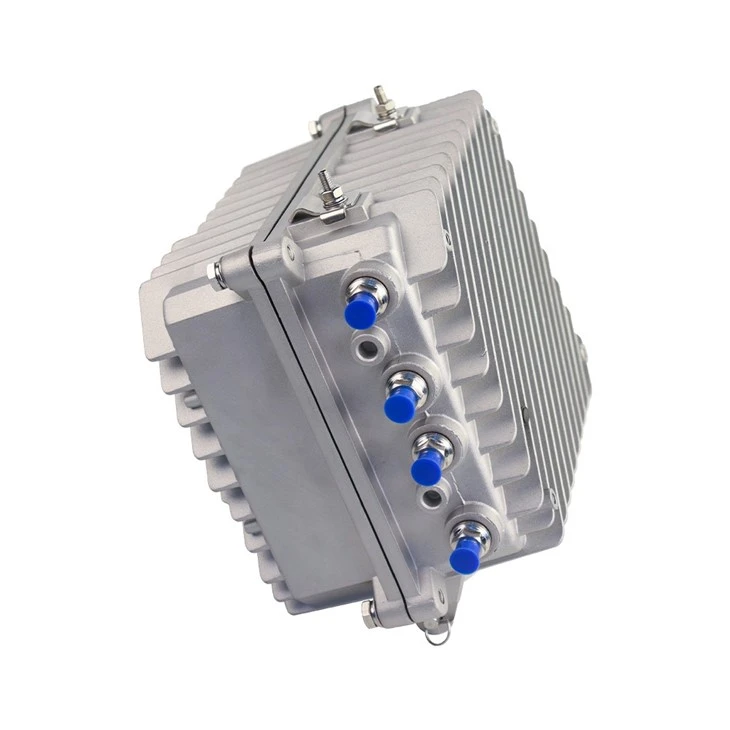

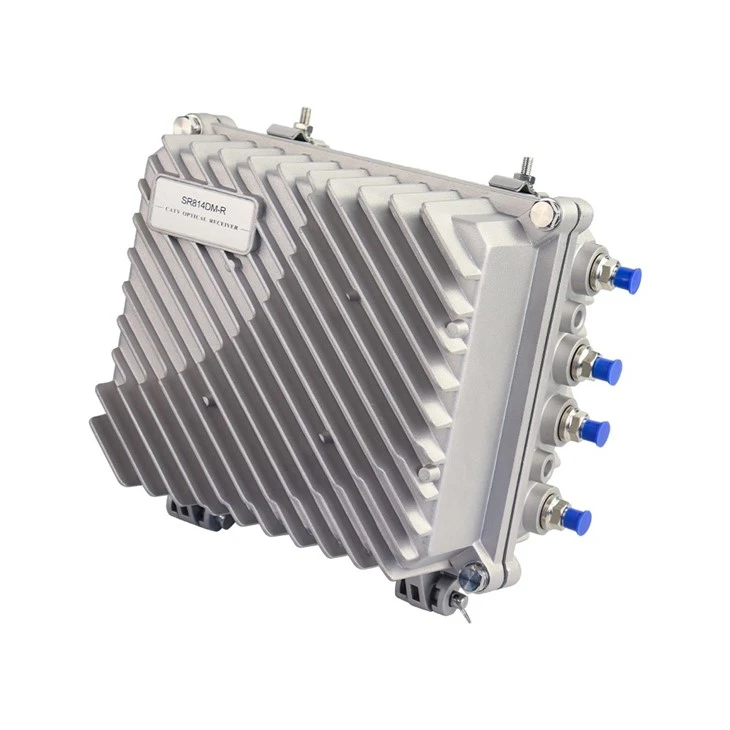

SR814DM 실외 CATV 광학 수신기
제품 개요
sr814dm실외 CATV 광학 수신기는 새로운 고급 4 방향 출력 CATV 네트워크 광학 수신기입니다. 사전 증폭기는 All-GAAS MMIC, 후 증폭기 채택 GAAS 모듈을 채택합니다. 최적화 된 회로 설계 10 년 설계 경험과 조정 된이 장치는 고성능 지수를 달성합니다. RF 감쇠 및 이퀄라이제이션의 조정은 엔지니어링 디버그를 매우 편리하게 만드는 고정 된 감쇠기 인서터를 채택합니다. CATV 네트워크를 구축하는 주요 제품입니다.
성능 특성
높은 응답 핀 광전자 변환 튜브.
10 BAR LED 광학 전력 지침, 광학 전력을보다 정확하게 표시합니다.
최적화 된 회로 설계 인 프리 단계는 SMT 처리를 채택하는 반면, 우편 단계는 모듈을 채택하여 RF 신호를보다 선형으로 만드는 전형적인 회로를 증폭시킵니다.
RF 감쇠 및 이퀄라이제이션의 조정은 고정 된 감쇠기 인서터, EQ 위치 삽입 ATT 인서터를 채택하면 균형을 변경할 수 있으므로 엔지니어링 디버그는 매우 편리합니다.
이중 전력 출력, 높은 게인 및 왜곡.
광학 AGC 제어, 입력 광 전력이 -7 ~ +2 DBM 인 경우 출력 레벨, CTB, CSO 기본적으로 변경되지 않았습니다.
기술 매개 변수
|
목 |
단위 |
기술 매개 변수 |
|
|
앞으로 부분 |
|||
|
광학 매개 변수 |
|||
|
광학 전력 수신 |
DBM |
-7 ~ +2 |
|
|
광학 반환 손실 |
DB |
>45 |
|
|
광학 수신 파장 |
nm |
1100 ~ 1600 |
|
|
광학 커넥터 유형 |
FC/APC, SC/APC 또는 사용자가 지정합니다 |
||
|
섬유 유형 |
단일 모드 |
||
|
링크성능 |
|||
|
C/N |
DB |
51 이상 (-2dbm 입력) |
|
|
C/CTB |
DB |
65보다 크거나 동일합니다 |
출력 레벨 108 DBμV 균형 6dB |
|
C/CSO |
DB |
60보다 크거나 동일합니다 |
|
|
RF 매개 변수 |
|||
|
주파수 범위 |
MHZ |
45 ~ 862/1003 (또는 사용자가 지정) |
|
|
밴드의 평탄도 |
DB |
±0.75 |
|
|
고정 경사 |
DB |
2±0.5 |
|
|
등급 출력 레벨 |
DBμV |
108보다 크거나 동일합니다 |
|
|
최대 출력 레벨 |
DBμV |
112보다 크거나 같다 |
|
|
출력 반환 손실 |
DB |
14보다 크거나 동일합니다 |
|
|
출력 임피던스 |
Ω |
75 |
|
|
고정 된 att 및 Eq (일반적인 사용) |
DB |
2.3.4.5.6.7.9.13 (또는 사용자가 지정 함) |
|
|
역 부분 |
|||
|
광학 매개 변수 |
|||
|
광학 전송 파장 |
nm |
1310 ± 10, 1550 ± 10 또는 사용자가 지정합니다 |
|
|
출력 광 전력 |
MW |
0.5, 1, 2 |
|
|
광학 커넥터 유형 |
FC/APC, SC/APC 또는 사용자가 지정합니다 |
||
|
RF 매개 변수 |
|||
|
주파수 범위 |
MHZ |
5 ~ 65 (또는 사용자가 지정 함) |
|
|
밴드의 평탄도 |
DB |
±1 |
|
|
입력 레벨 |
DBμV |
72 ~ 85 |
|
|
출력 임피던스 |
Ω |
75 |
|
|
일반적인 성능 |
|||
|
전력 전압 |
V |
A : AC (150 ~ 265) v; B : AC (35 ~ 90) v |
|
|
작동 온도 |
도 |
-40~60 |
|
|
저장 온도 |
도 |
-40~65 |
|
|
상대 습도 |
% |
최대 95% 비 응축 |
|
|
소비 |
VA |
30보다 작거나 동일합니다 |
|
|
차원 |
mm |
240(L)╳ 240(W)╳ 150(H) |
|

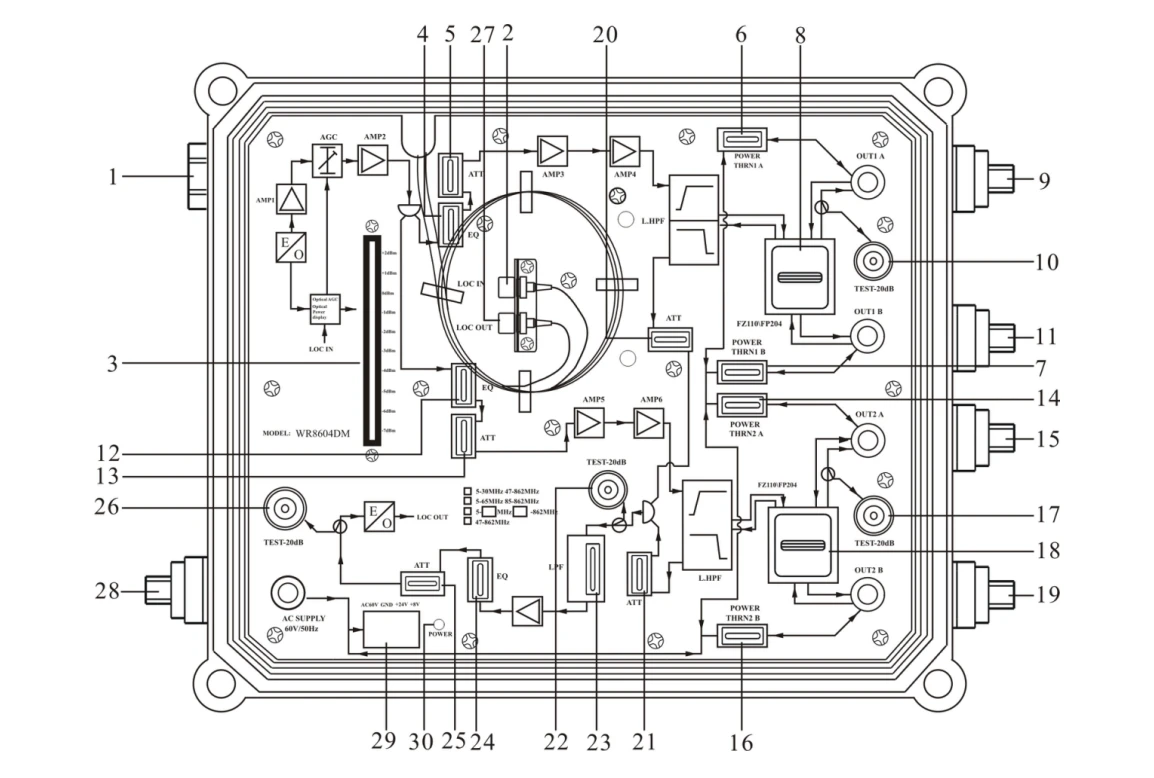

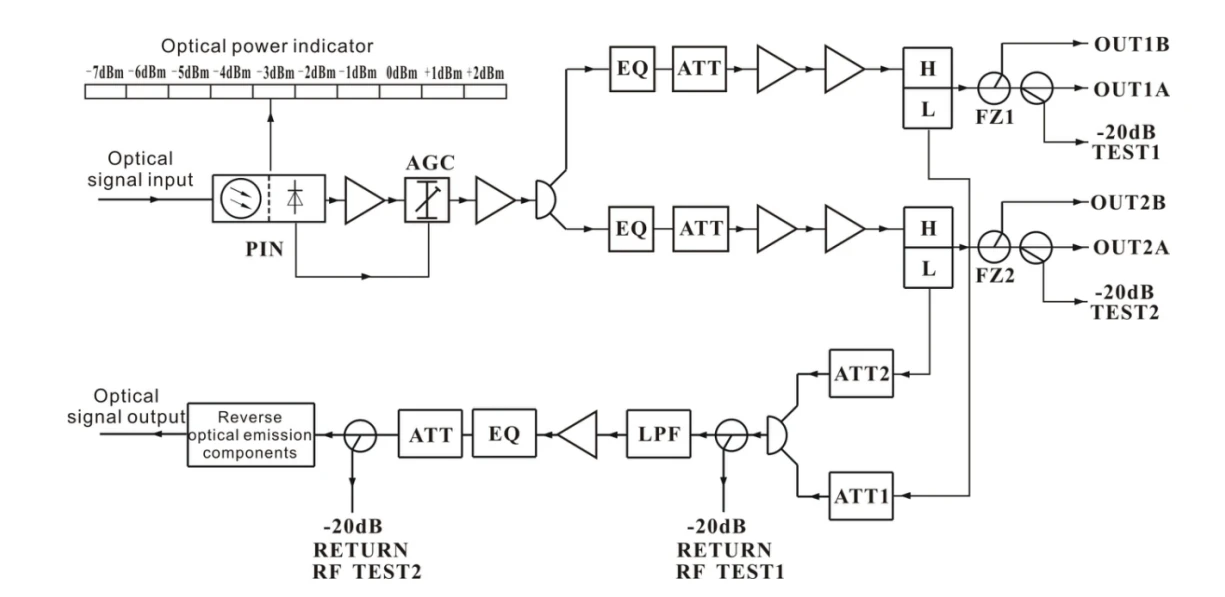

SR814dm 실외 CATV 광학 수신기의 구조 다이어그램
|
1. 광섬유 입력 |
2. 전방 섬유 어댑터 |
3. 입력 광학 전력 지시자 |
|
4. 채널 1 전방 RF Eq 삽입자 |
5. 채널 1 전방 RF ATT 삽입자 |
6. 채널 1 과전류 삽입 자 1 |
|
7. 채널 1 과전류 삽입자 2 |
8. 채널 1 출력 탭 (스플리터) |
9. 채널 1 RF 출력 a |
|
10. 채널 1 RF 출력 테스트 (-20dB) |
11. 채널 1 RF 출력 b |
12. 채널 2 전방 RF Eq 삽입자 |
|
13. 채널 2 전방 Rf ats 삽입기 |
14. 채널 2 과전류 삽입 자 1 |
15. 채널 2 RF 출력 a |
|
16. 채널 2 과전류 삽입자 2 |
17. 채널 2 RF 출력 테스트 (-20dB) |
18. 채널 2 출력 탭 (쪼개는 도구) |
|
19. 채널 2 RF 출력 b |
20. 채널 1 리버스 RF ATT 삽입자 |
21. 채널 2 리버스 RF ATT 삽입자 |
|
22. 리버스 RF 테스트 1 (-20DB) |
23. 리버스 저역 통과 필터 인스터 |
24. 리버스 RF EQ 삽입기 |
|
25. 리버스 rf ats 인서터 |
26. 리버스 RF 테스트 2 (-20DB) |
27. 리버스 섬유 어댑터 |
|
28. AC 60V 전원 입력 |
29. 메인 보드 파워 소켓 |
30. 전력 표시기 |
