1550nm 외부 송신기

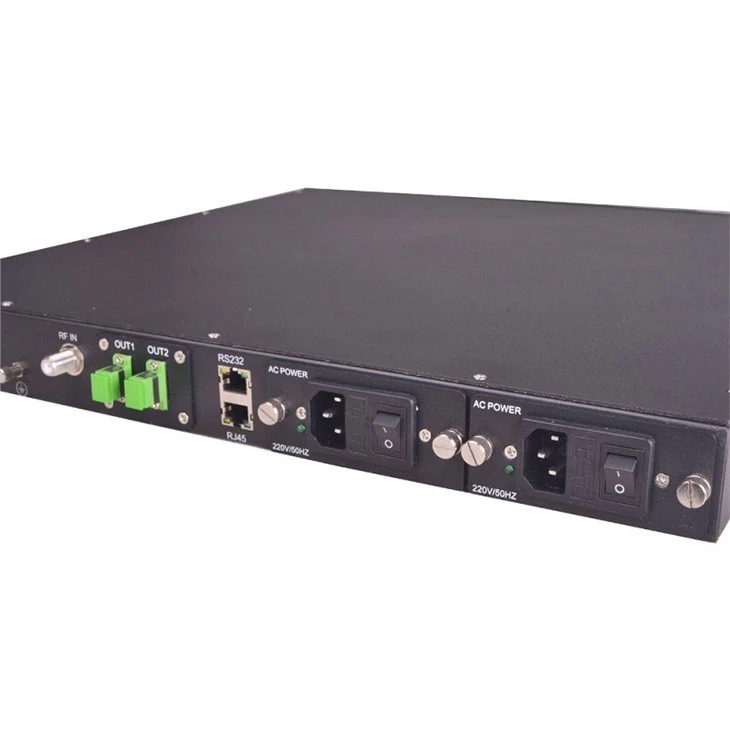

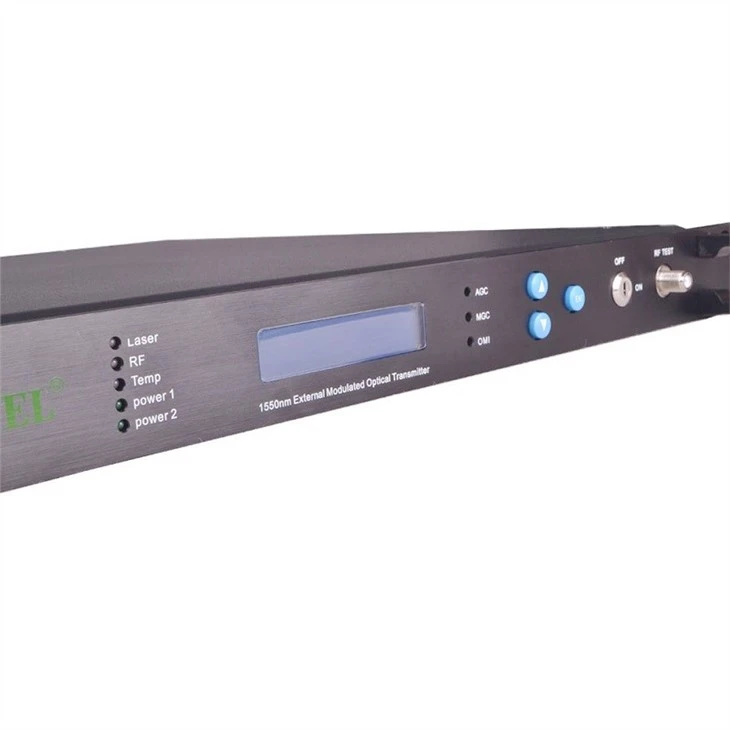

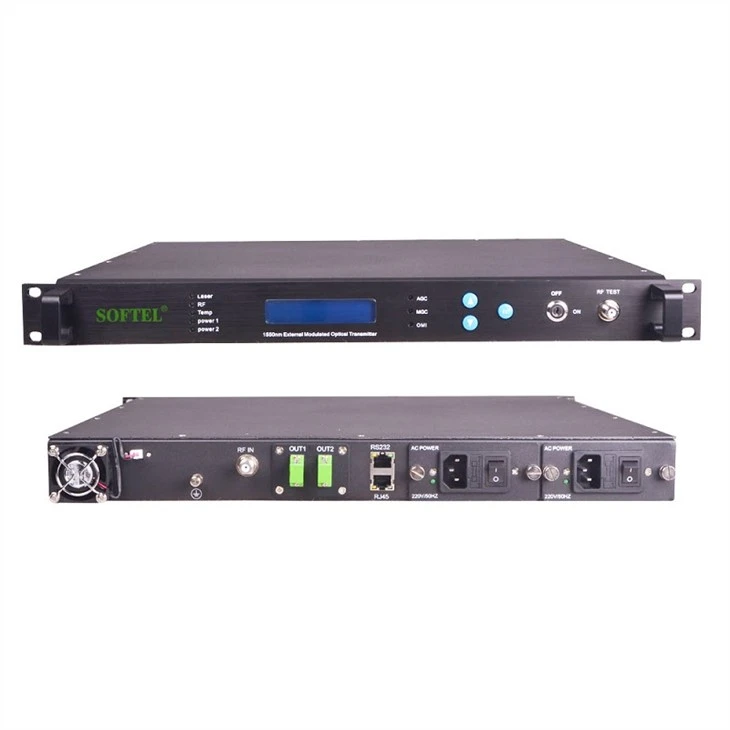

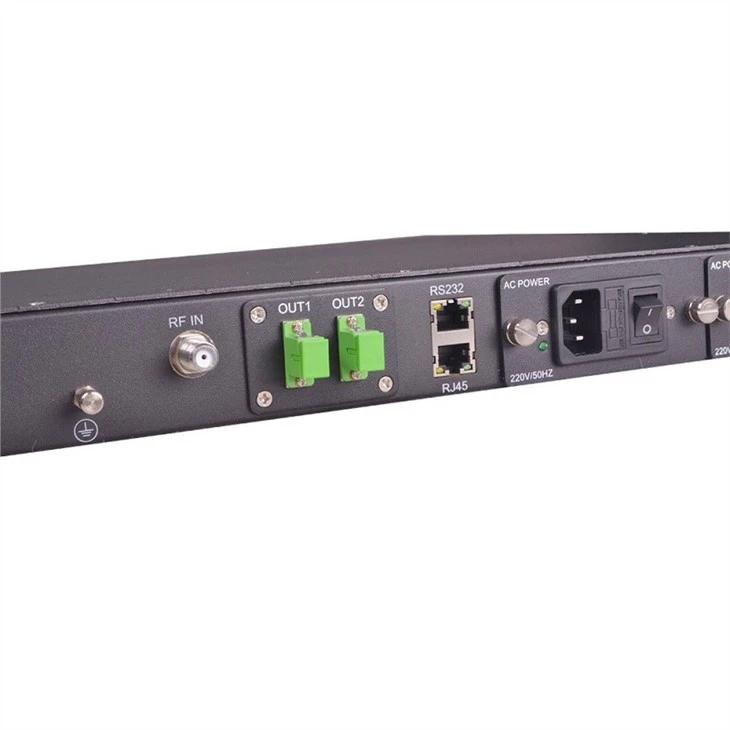

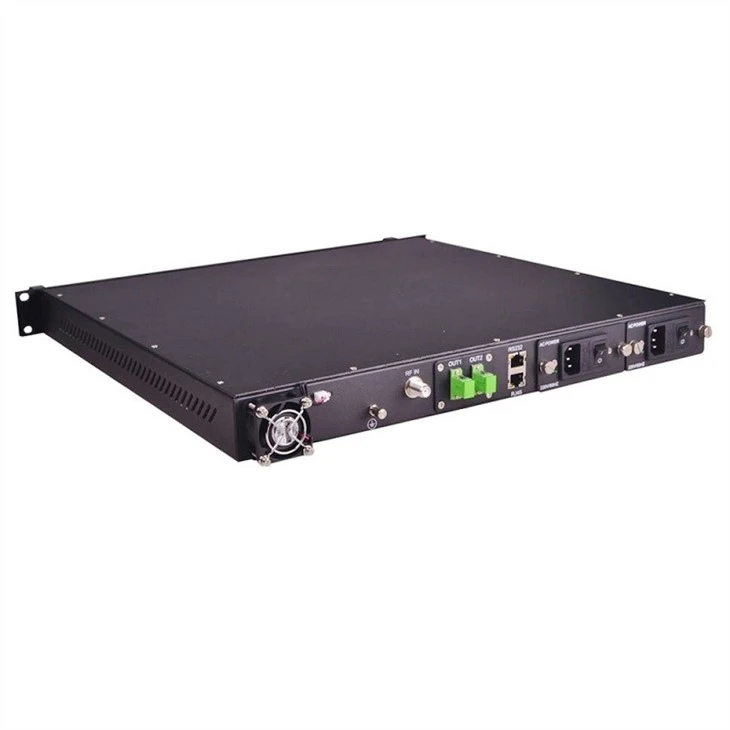

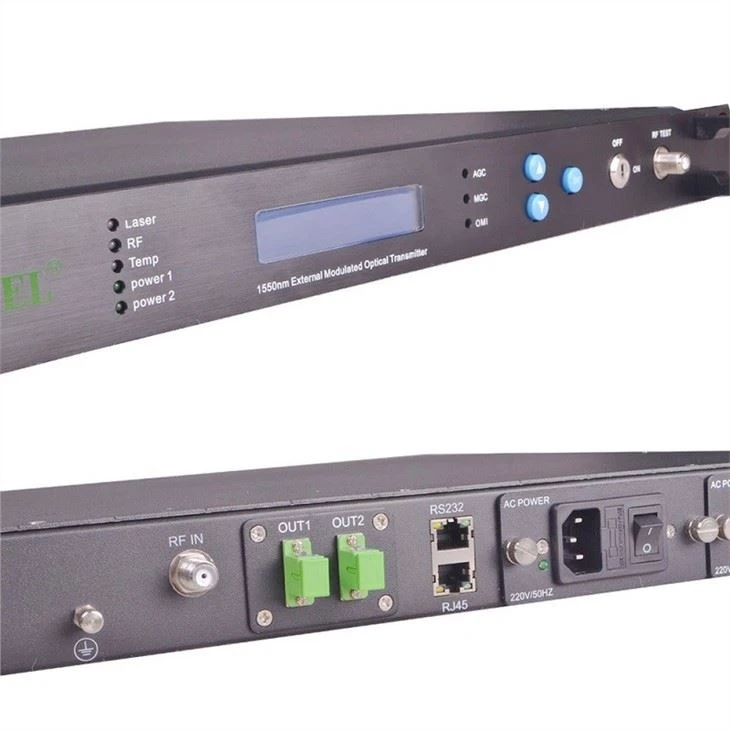

1550nm 외부 광섬유 송신기



1550nm 외부 광섬유 송신기는 RFTV 네트워크 시스템의 핵심 장비입니다. RFTV는 단방향 아날로그 및 디지털 비디오 방송입니다. RF 캐리어 웨이브와 경제에 대한 고효율 변조 모드를 채택하고, 유연성 및 대역폭 유효성은 IPTV를 비교할 수 없습니다. EPON, GEPON 또는 P2P 액세스 모드를 채택하여 1550NM 광학 파장의 RFTV 방송 네트워크는 여전히 중요한 역할을합니다.





기술 매개 변수





성능			색인	보충
시신경	작동 파장	(NM)	1548~1563	ST1550EC
			ITU-TG.692	ST1550EU
	파장 조정. 범위	(NM)	± 1.6 (± 200GHz)	ST1550EC
	파장 조정. 방법		± 0. 05nm 스테핑	ST1550EU
	파장 안정성	(PM\/ 학위)	-1~0	tc =20 ~ 70도
	선폭	(MHZ)	typ. =0. 65	fwhm (△ λ), (-3 db fullwidth)
	측면 모드 억제 비율	(DB)	45보다 크거나 동일합니다	SMSR
	동등한 노이즈 강도		-160보다 작거나 동일합니다.	린 (20 ~ 1000MHz)
	출력 포트 수		2	선택 사항 4,6
	출력 전원	(DBM)	10,   8.5, 7.0, 4.5	2×7, 2×9, 2×10, 2×5, 4×7,6×7
	반환 손실	(DB)	50보다 크거나 동일합니다
	광학 커넥터		FC\/APC	옵션 SC\/APC, LC\/APC
RF 기능	작업 대역폭	(MHZ)	47~862
	입력 레벨	(DBMV)	18~28	AGC
	평탄	(DB)	± 0. 75보다 작거나 동일합니다	47 ~ 862 MHz
	반환 손실	(DB)	>16
	입력 임피던스	(Ω)	75
	RF 포트		F- 여성
링크 기능	전송 채널		pal-d\/60ch
	CNR1	(DB)	53보다 크거나 동일합니다. 0	뒤로
	CNR2	(DB)	51.5보다 크거나 동일합니다	65km 광섬유, 0 dbm 수신
	CTB	(DB)	-65보다 크거나 동일합니다.
	CSO	(DB)	-65보다 크거나 동일합니다.
	SBS 제한	(DBM)	13~18	조절할 수 있는
일반적인 기능	SNMP 네트워크 관리 인터페이스		RJ45
	통신 인터페이스		RS232
	전원 공급 장치	(VAC)	90~265	50\/60Hz
		(VDC)	-48	30 ~ 72VDC
	전력 소비	(W)	50	단일 전원 작동
	작업 온도.	( 도 )	-5~65	기계 온도. 자동으로 제어
	스토리지 온도.	( 도 )	-40~85
	상대 습도 작동	(%)	5~95
	크기	(")	19×14.5×1.75	S 형
			19×17.9×1.75	L 형





제품 기능

• 고성능 : 외부 변조 기술, 레이저 chirp 없음, 저 분산 왜곡, 멸종 비율이 높으며 40 ~ 862 MHz 내에서 우수한 특성.

• 좁은 대역폭 (0. 65MHz), 낮은 노이즈, DFB 연속파 레이저는 분산의 영향을 줄이는 데 특이합니다.

• 작동 대역폭은 최대 47 ~ 862 MHz (47 ~ 1080MHz)입니다.

• CNR은 53dB보다 크거나 탁월한 CTB, CSO 지수입니다. • SBS : 13 ~ 18dbm 조정 가능.

• ITU 표준 파장, ± 200GHz (± 1.6nm) 조정 가능.

• AGC\/MGC 모드는 SPOT에서 선택 사항입니다. 오미는 현장에서 최적화 될 수 있습니다.

• 완벽한 RS232 통신 인터페이스.

• 고급 SNMP 네트워크 관리 기능.

• 1+1 전원 공급 장치 백업, 자동으로 스위치.

• 케이싱 온도 자동 제어.

• 우수한 P\/P 비율.
