제품 소개
요약
1550 외부 송신기는 신호를 조절하기 위해 높은 선형 LiNbO3 외부 변조기를 사용합니다. 그것은 1550nm 직접 변조 레이저의 처프 효과를 제거합니다. 소유 시스템 최적화 제어 기술을 채택하고 최고 등급의 핵심 부품을 사용하여 기계의 기술 성능 지수는 전 세계에서 동일한 고급 제품의 표준을 완전히 달성합니다.

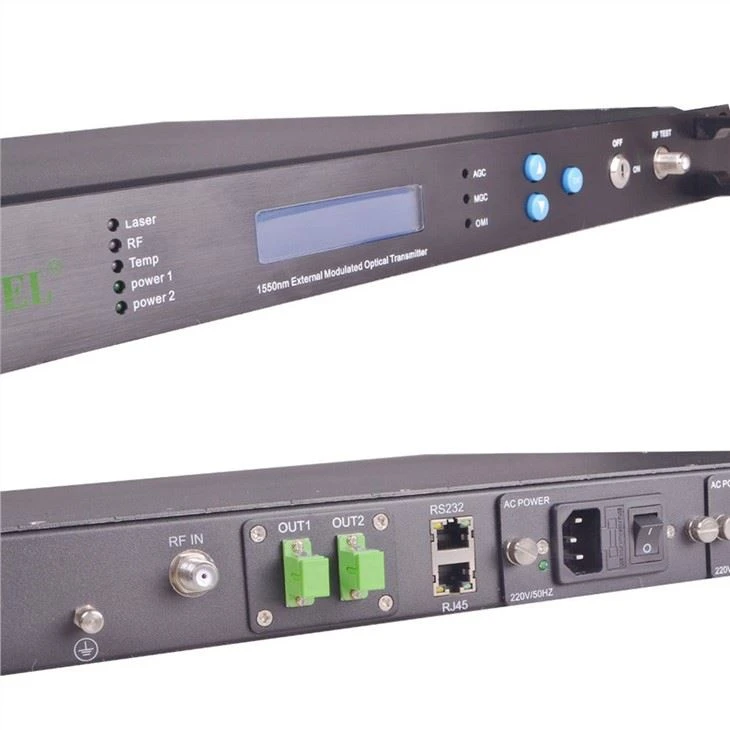

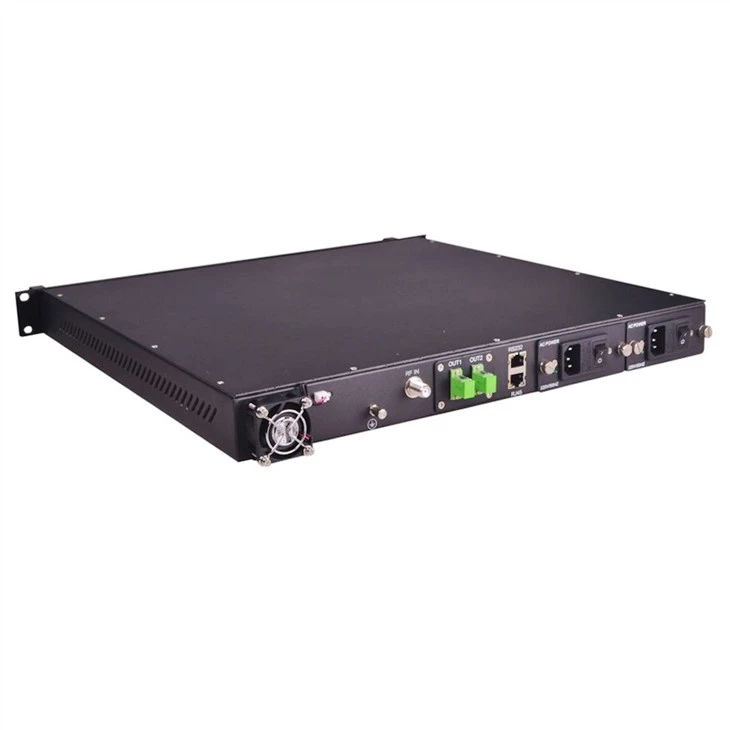

광학 송신기 디스플레이
출력 1개에 대한 매개변수
성능 | 인덱스 | 보충 | |||
광학 기능 | 작동 파장 | (nm) | 1540~1563 | ||
| ITU-TG.692 | |||||
| 파장 조정 범위 | (nm) | ±1.6 (±200Hz) | |||
| 파장 조정 모드 | ±0.05nm 스테핑 | ||||
| 선 폭 | (MHz) | ≤1 | FWHM(Δλ) | ||
| 측면 모드 억제 비율 | (dB) | ≥45 | SMSR | ||
| 동등한 소음 강도 | (dB/Hz) | ≤-160 | 린 (20 ~ 1000MHz) | ||
| 출력 전력 | (dBm) | 1×5 | 옵션 1×3, 1×6, 1×7 | ||
| 반환 손실 | (dB) | ≥55 | |||
| 광섬유 커넥터 | SC/APC | 옵션 FC/APC, LC/APC | |||
Rf 기능 | 작업 대역폭 | (MHz) | 47-862 | 47~1000, 47~1080선택 사항 | |
| 입력 수준 | (dBmV) | 18~28세 | Agc | ||
| 평탄도 | (dB) | ≤±0.75 | 45~862MHz | ||
| ≤±1.5 | 862~1000MHz(선택 사항) | ||||
| 반환 손실 | (dB) | >16 | |||
| 입력 임피던스 | (Ω) | 75 | |||
| RF 포트 | F-여성 | ||||
링크 기능 | 전송 채널 | PAL-D/60CH PAL-D/99CH | |||
| CNR1 | (dB) | ≥52 | ≥50.5 | 뒤로 돌아가기 | |
| CNR2 | (dB) | ≥50.5 | ≥49 | 50Km 광섬유, 0dBm 수신 | |
| Ctb | (dB) | ≤-65 | ≤-65 | ||
| Cso | (dB) | ≤-65 | ≤-65 | ||
| SBS 구속 | (dBm) | 13 | |||
| 일반 기능 | SNMP 네트워크 관리 인터페이스 | RJ45 | |||
| 통신 인터페이스 | RS232 | ||||
| 전원 공급 장치 | (VAC) | 90~265 | 50/60Hz | ||
| (VDC) | -48 | 30~72 | |||
| 전력 소비 | (W) | ≤50 | 단일 전원 작동 | ||
| 작동 온도. | (°C) | 0~50 | 기계 온도. 자동으로 제어 | ||
| 스토리지 온도. | (°C) | -40~85 | |||
| 상대 습도 작동 | (%) | 5~95세 | |||
| 크기 | (") | 19×14.5×1.75 (W) x(D)x(H) | |||
2 출력에 대한 매개 변수
성능 | 인덱스 | |
| 파장 ADJ. 범위 | (nm) | ±1.6 (±200Hz) |
| 파장 ADJ. 모드 | ±0.05nm 스테핑 | |
| 측면 모드 억제 비율 | (dB) | ≥45 |
| 동등한 소음 강도 | (dB/Hz) | ≤-160 |
| 입력 수준 | (dBmV) | 18~28세 |
| 입력 임피던스 | (Ω) | 75 |
| RF 커넥터 | F-여성 | |
| SNMP NM 인터페이스 | RJ45 | |
| 통신 인터페이스 | RS232 | |
| 선 폭 | (MHz) | Typ.=0.65 |
| 출력 전력 | (dBm) | 2*3,2*5, 2*6, 2*7, 2*9, 2*10, 2*11 옵션 |
| 반환 손실 | (dB) | ≥50 |
