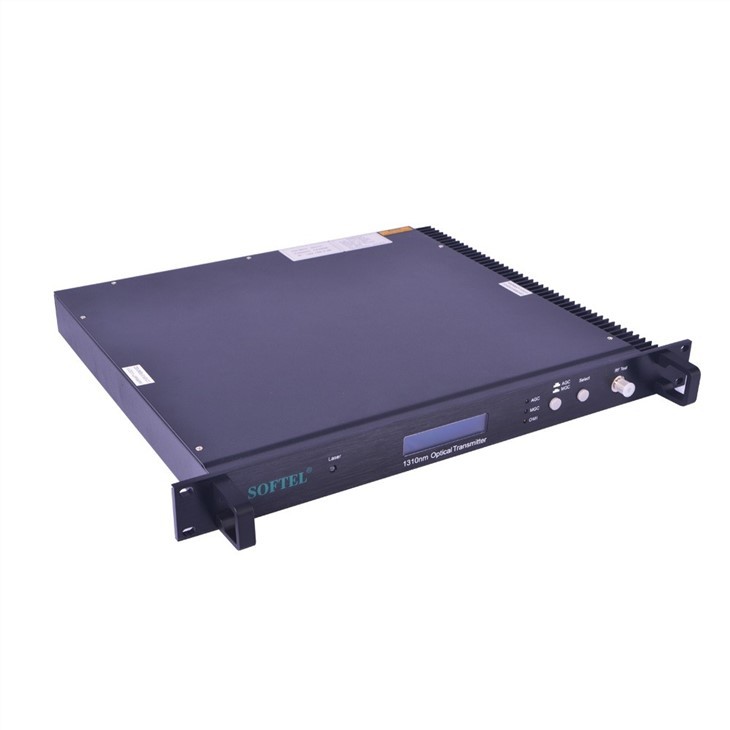

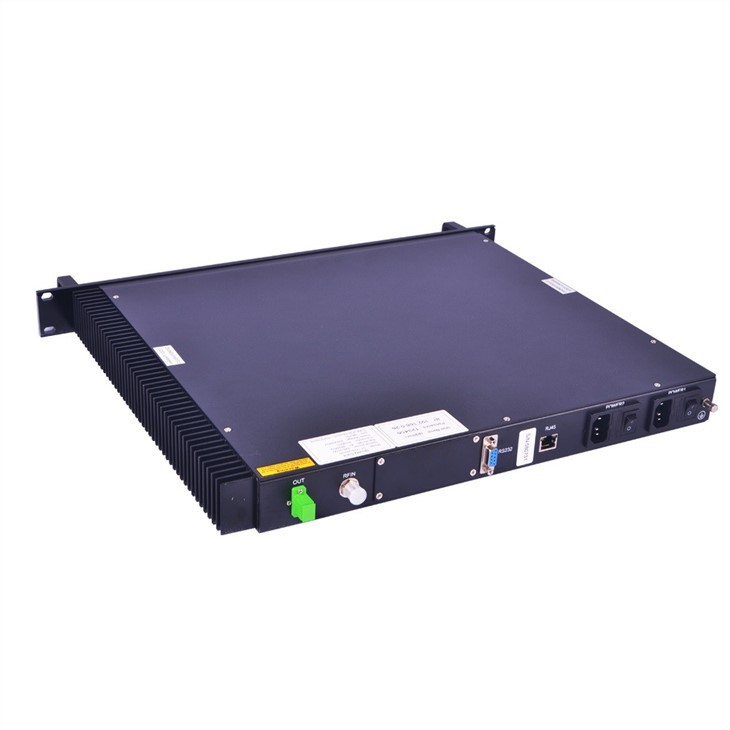

AGC MGC가있는 1330nm 광 수신기

AGC MGC가있는 1330nm 광 수신기

내부 마이크로 프로세서 소프트웨어에는 레이저 모니터링, 번호 표시, 문제 경보 및 온라인 관리와 같은 많은 기능이 있습니다. 레이저의 작동 매개 변수가 고정 범위를 벗어나면 경보를 울리기 위해 붉은 빛이 반짝입니다.

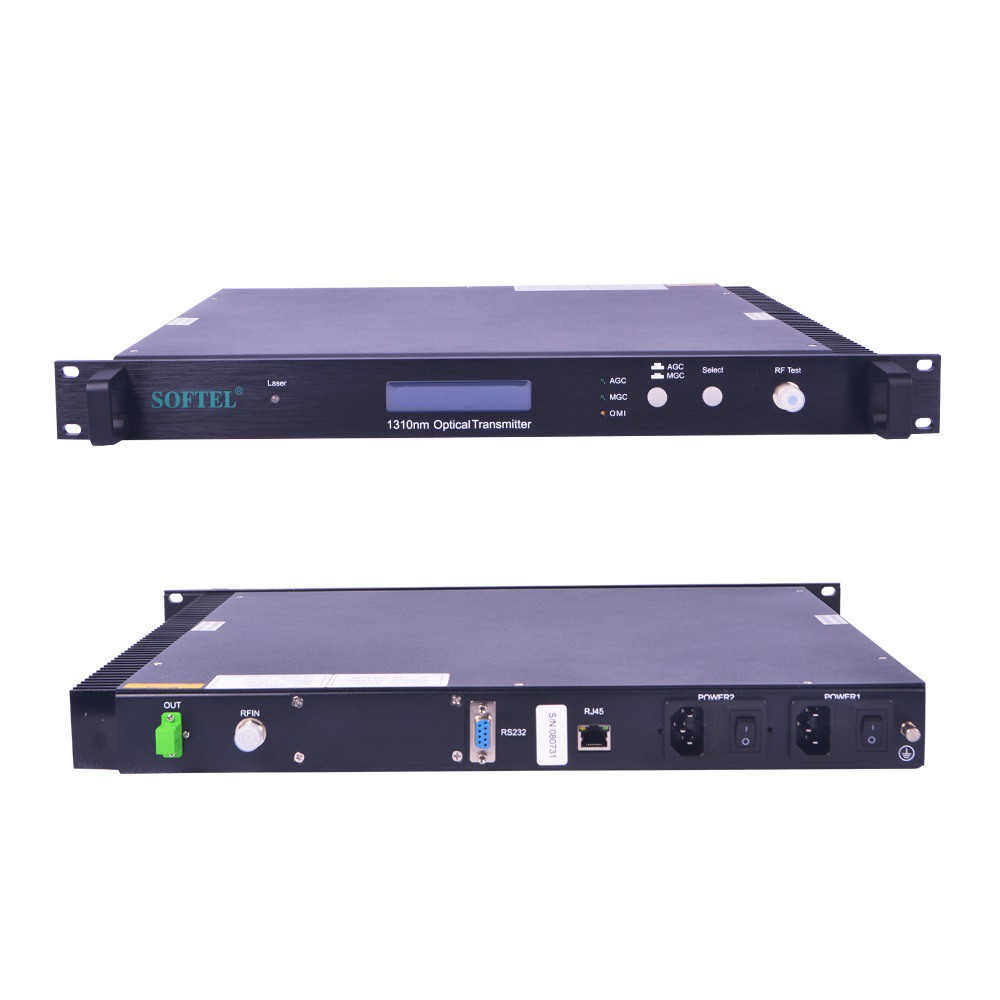

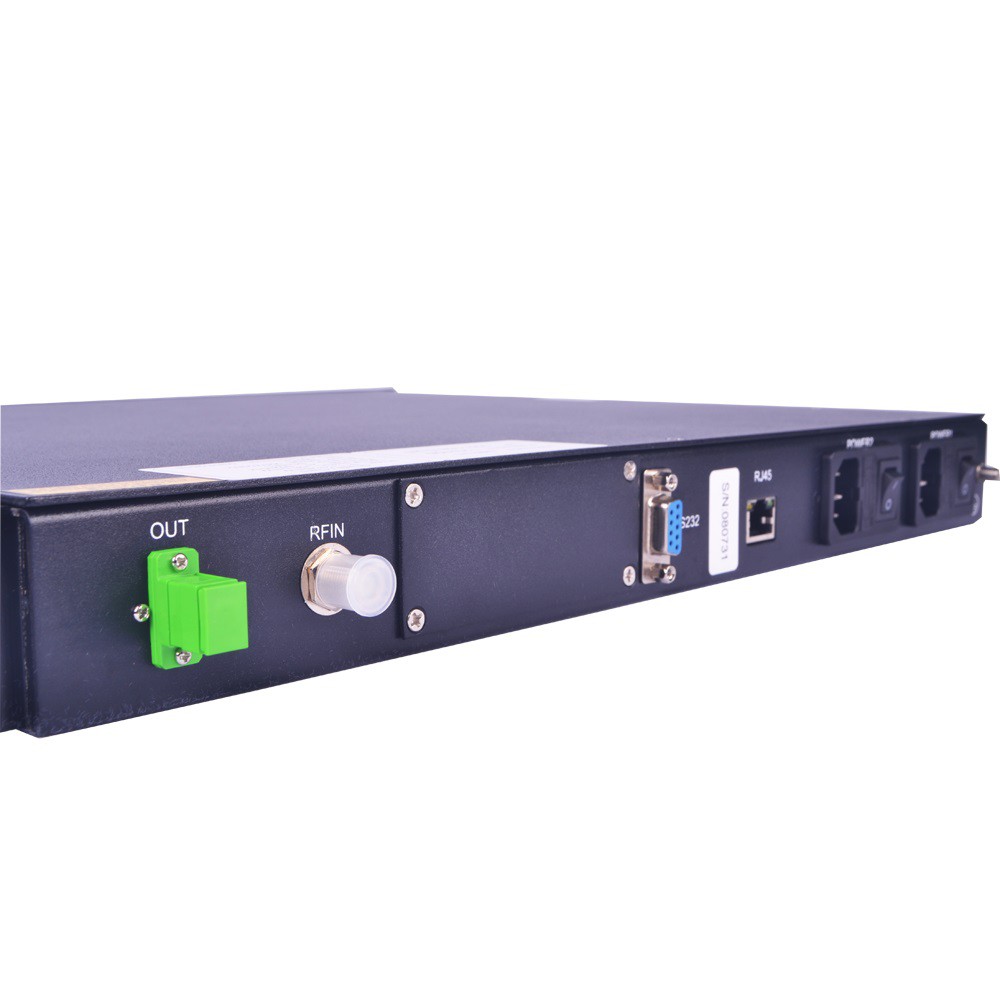

RS-232 표준 커넥터를 사용하면 온라인으로 관리하고 다른 장소에서 모니터링 할 수 있습니다.

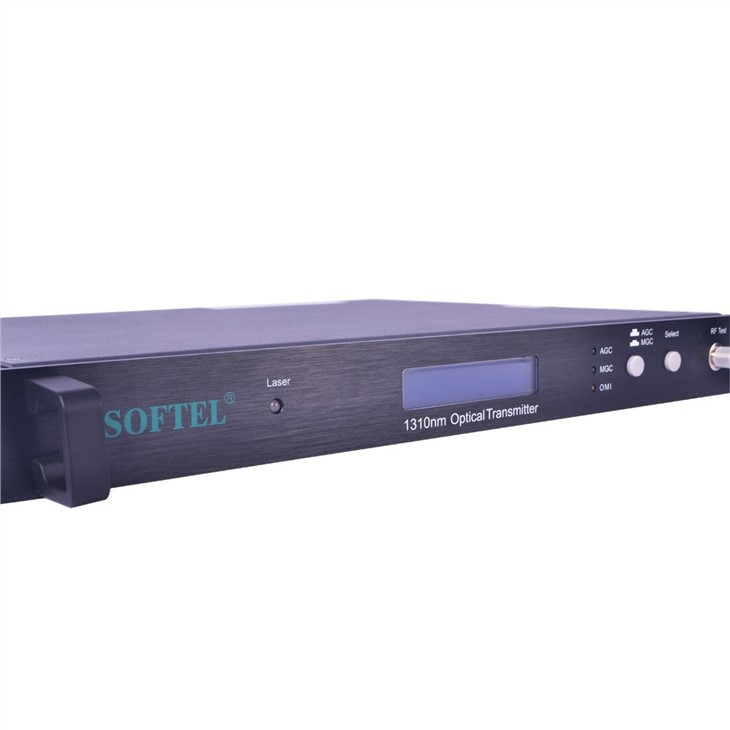

디스플레이 보드 작동 가이드：

보드에서 "상태"버튼을 누르면 다음과 같이이 기계의 작동 매개 변수를 차례로 볼 수 있습니다.

1. 모델 :：ST1310-02,04,06,08,10,12,14,16,18,20,22,24,26,28,30

2. 출력 전력:이 기계의 출력 전력을 표시（mW）.

3. 레이저 온도: 레이저는 20 ~ 30 ℃ 사이에서 작동하며,이 범위를 벗어나면 붉은 빛이 반짝이며 따뜻해집니다.

4. 바이어스 전류: 레이저의 바이어스 전류는 레이저의 주요 작동 매개 변수입니다. 매개 변수가 30mA 이상일 때만 RF 구동 회로가 작동하기 시작할 수 있습니다. RF 구동 레벨이 고정 값을 벗어나면 경고하기 위해 빨간색 표시등이 켜집니다.

5.REFRG 전류：표준 온도가 25 ℃인지 확인할 수있는 가열 또는 냉각의 작동 전류를 보여줍니다.

6.+ 5V 테스트（읽기）：± 5V의 내부 실제 전압을 보여줍니다.

7.- 5V 테스트（읽기）：내부 Actual-5V를 보여줍니다.

8.+24V 테스트（읽기）：+24V의 내부 실제 전압을 보여주는.

작동 가이드：

1.이 기계, 선반 및 전원을 검사하여 전원 공급 장치가 양호한 지 확인하십시오.

2.이 기계는 높은 품질과 높은 안정성을 가진 스위치 전원을 채택하여 110V ~ 254V의 전압에서 작동하기에 적합합니다.

3.설치하기 전에 커넥터가 깨끗한 지 확인하십시오. 광섬유를 연결하기 전에 순수한 알코올로 광섬유 커넥터를 청소하십시오.

4.전원을 연결 한 후 보드 뒷면의 전원을 켜주세요. 화면에이 기기의 기본 정보가 표시됩니다. 몇 초 후에 레이저 전원이 자동으로 켜집니다. 기계가 정상이면 상태 표시 등 (레이저)이 빨간색에서 녹색으로 바뀝니다. 그리고 화면은 현재이 기계의 작동 상태를 보여줍니다.

5.“STATUS”버튼을 누르면이 기계의 매개 변수를 차례로 볼 수 있습니다.

6.위의 모든 작업 조건이 괜찮다면 RF 입력 레벨이 테스트 보고서의 요청을 충족시킬 수 있는지 확인하십시오. 괜찮다면 RF 입력을 송신기에 연결하십시오.
