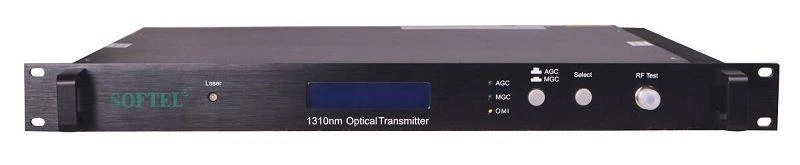

CATV 1310nm 광섬유 송신기
ST1300은 고 선형성 ORTOL DFB 레이저, 완벽한 사전 왜곡 조정 회로 및 레이저 APC, ATC 폐쇄 루프 제어 회로를 채택합니다. 모든 작동 매개 변수는 마이크로 프로세서에 의해 제어되며 전면 패널의 LCD 화면은 상대 작동 상태 및 결함 정보를 표시 할 수 있습니다.
풍모
이 CATV 1310nm 광섬유 전송기는 Agere (ORTEL 、 Lucent), Mitsubishi 、 Fujisu 、 AOI 등의 수입 된 DFB 레이저를 채택합니다.
이 기계의 내부 RF 구동 증폭기 및 제어 회로는 최상의 C / N을 보장 할 수 있습니다. 레이저 모듈의 열전 냉동 장치의 광학 전원 출력 및 제어 회로의 완벽하고 안정적인 회로는 사용자에게 오랜 시간 동안 최고의 품질과 안정적인 작업을 보장합니다.
내부 마이크로 프로세서 소프트웨어에는 레이저 모니터링, 숫자 표시, 고장 경보 및 온라인 관리와 같은 많은 기능이 있습니다. 레이저의 작동 매개 변수가 고정 범위를 벗어나면 경보에 빨간 불이 번쩍입니다.
RS-232 표준 커넥터를 사용하면 온라인으로 관리하고 다른 곳에서 모니터 할 수 있습니다.
이 기계는 19 인치 표준 선반을 채택하여 110V ~ 254V의 전압으로 작동 할 수 있습니다.
기술적 인 매개 변수
모델 （ST1310） | -2 | -4 | -6 | -8 | -10 | -12 | -14 | -16 | -18 | -20 |
광 전력 (mW) | ≥02 | ≥04 | ≥06 | ≥08 | ≥10 | ≥12 | ≥14 | ≥16 | ≥18 | ≥20 |
광 전력 (dBm) | 3.0 | 6.0 | 7.8 | 9.0 | 10.0 | 10.8 | 11.5 | 12.0 | 12.3 | 12.8 |
광학 파장 (nm) | 1290 ～ 1310 | |||||||||
파이버 커넥터 | FC / APC 、 SC / APC 、 SC / UPC (고객이 선택) | |||||||||
작동 대역폭 (MHz) | 47 ~ 862 | |||||||||
채널 | 59 | |||||||||
CNR （dB） | ≥51 | |||||||||
CTB （dBc） | ≥65 | |||||||||
CSO (dBc) | ≥60 | |||||||||
RF 입력 레벨 (dBμV) | 왜곡 전이 아님 | 78 ± 5 | ||||||||
사전 왜곡 | 83 ± 5 | |||||||||
밴드 팽창 | ≤0.75 | |||||||||
소비 전력 (W) | ≤30 | |||||||||
전원 전압 (V) | 220V (110 ~ 254) | |||||||||
작동 온도 (℃) | 0 ~ 45 | |||||||||
사이즈 (mm) | 483 × 370 × 44 | |||||||||
보증 기간
CATV 1310nm 광섬유 송신기는 구입 한 날로부터 1 년 제한 보증이 적용됩니다. 우리는 고객의 평생 기술 지원을 제공합니다. 보증 기간이 만료 된 경우 수리 서비스는 부품 만 청구합니다 (필요한 경우). 서비스를 받기 위해 장치를 반품해야하는 경우, 장치를 반품하기 전에 다음 사항에 유의하십시오.
1. 장치 하우징에 붙여진 보증 마크는 양호한 상태 여야합니다.
2. 명확하고 읽기 쉬운 자료는 모델 번호, 일련 번호 및 문제를 설명해야합니다.
3. 본 기기를 원래 용기에 포장하십시오. 원래 용기를 더 이상 사용할 수 없으면 충격 흡수 재료를 3 인치 이상 포장하십시오.
4. 반환 된 유닛은 선불로 보험에 가입해야합니다. 대금 상환 및화물 수취는 허용되지 않습니다.
참고 : 반품 된 기기의 부적절한 포장으로 인한 손상에 대해서는 책임을지지 않습니다.
다음 상황은 보증 대상이 아닙니다.
1. 작업자의 결함으로 인해 장치가 작동하지 않습니다.
2. 보증 마크가 수정, 손상 및 / 또는 제거되었습니다.
3. 불가항력으로 인한 피해.
4. 장치가 무단으로 변경 및 / 또는 수리되었습니다.
운영자의 결함으로 인한 5.Other 문제.
광 전력 변환
mW | 1 | 2 | 삼 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
dBm | 0.0 | 3.0 | 4.8 | 6.0 | 7.0 | 7.8 | 8.5 | 9.0 | 9.5 | 10.0 | 10.4 | 10.8 | 11.1 | 11.5 | 11.8 | 12.0 |
mW | 17 | 18 | 19 | 20 | 21 | 22 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 |
dBm | 12.3 | 12.5 | 12.8 | 13.0 | 13.2 | 13.4 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 |
