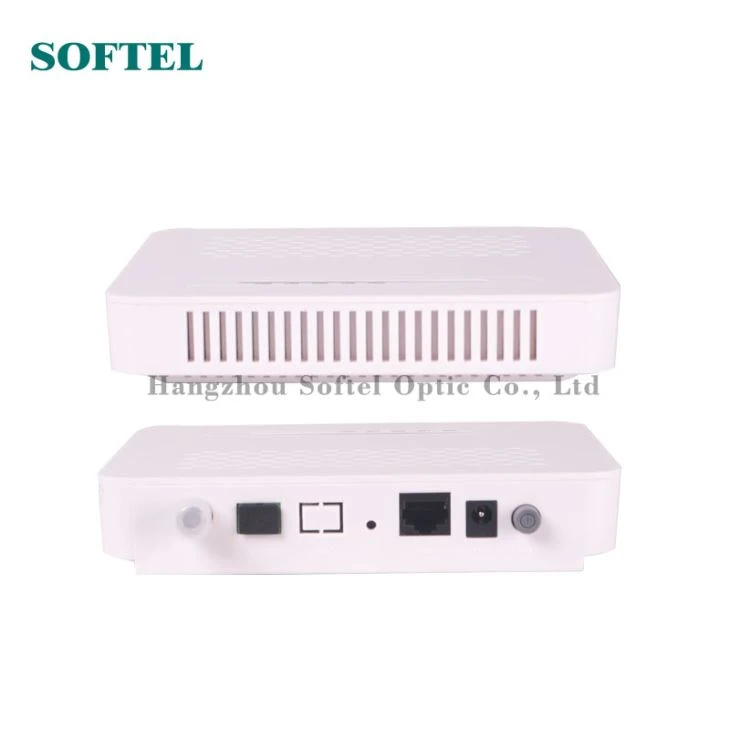

1GE ONU GPON CATV

1

PWR

전원 상태

켜짐 : ONU가 켜져 있습니다.
꺼짐 : ONU가 꺼져 있습니다

2

CATV

CATV 상태

켜짐 : CATV 광학 정상
꺼짐 : CATV 신호가 수신되지 않습니다

삼

LAN

LAN 포트 상태

켜짐 : 이더넷 연결이 정상입니다
깜박임 : 이더넷 포트를 통해 데이터가 전송되고 있습니다
꺼짐 : 이더넷 연결이 설정되지 않았습니다

4

로스

EPON 광 신호

켜짐 : 수신기 감도보다 낮은 광 출력;
꺼짐 : 일반 광학

5

폰

ONU 등록

켜짐 : OLT 등록 성공
깜박임 : OLT에 등록하는 중
꺼짐 : OLT에 등록하지 못했습니다.

PON 인터페이스

1 * GPON 포트, FSAN G.984.2 표준, 클래스 B +
다운 스트림 데이터 속도 : 2.488Gbps
업스트림 데이터 속도 : 1.244Gbps
SC / PC 단일 모드 광섬유
1 : 128의 28dB 링크 손실 및 30KM 거리

사용자 이더넷
상호 작용

1 * 10 / 100 / 1000M 자동 협상
전이중 / 반이중 모드
RJ45 커넥터
자동 MDI / MDI-X
100m 거리
1 RF 출력
암 F 형 커넥터

전원 인터페이스

12V DC 전원

폰
광학
모수

파장 : Tx 1310nm, Rx1490nm
Tx 광학적 인 힘 : 0 ~ 5dBm
Rx 감도 : -27dBm
포화 광 출력 : -8dBm
커넥터 유형 : SC
광섬유 : 9 / 125ɥ 단일 모드 광섬유

데이터 전송
모수

PON 처리량 : 다운 스트림 2.488Gbit / ss; 업스트림 1.244Gbit / s
이더넷 : 1000Mbps
패킷 손실 비율 : <1 *="">
대기 시간 : <>

사업
능력

레이어 2 와이어 속도 전환
지원 VLAN TAG / UNTAG, VLAN 변환
포트 기반 속도 제한 지원
지원 우선 순위 분류
방송의 스톰 제어 지원
루프 감지 지원

회로망
조치

IEEE802.3 QAM 지원, ONU는 OLT로 원격 관리 가능
ITU-T G.984.4에 정의 된 표준 호환 OMCI 인터페이스
지원 웹 관리

조치
함수

상태 모니터, 구성 관리, 경보 관리,
로그 관리

껍질

플라스틱 케이스

힘

<5w, 12v="" 0.5a="" 전원="" 공급="" 장치="">

물리적 인
명세서

제품 치수 : 160mm (L) * 120mm (W) * 32mm (H)
제품 중량 : 0.3kg

환경
명세서

작용 온도 : 0 ~ 50ºC
보관 온도 : -40 ~ 85ºC
작동 습도 : 10 % ~ 90 % (비 응축)
보관 습도 : 10 % ~ 90 % (비 응축)

파장

1100-1650nm

광학 반사 손실

> 45dB

입력 광 출력

-18dBm ~ 0dBm

RF 주파수

47MHz ~ 1000MHz

RF 출력 레버

≥78dBuV (@-12 ~ -2dBm @ 85MHz)

AGC 제어 정확도

<±>

평탄

<±>

CNR

> 41dB (@-10dBm @ DS22 채널)

CSO

> 60dBc (@-10dBm @ DS22 채널)

CTB

> 60dBc (@-10dBm @ DS22 채널)

RF 출력 반사 손실

> 14dB

RF 임피던스

75 옴

AGC 기능

지원하다

1GE + CATV
단일 섬유

ONT-1GE-RF

1 * 10 / 100 / 1000M 이더넷 인터페이스, 1 GPON 인터페이스, 내장 FWDM, 입력 광 전력 -18dBm ~ 0dBm, AGC 기능 지원, 플라스틱 케이스, 외부 전원 공급 장치 어댑터
