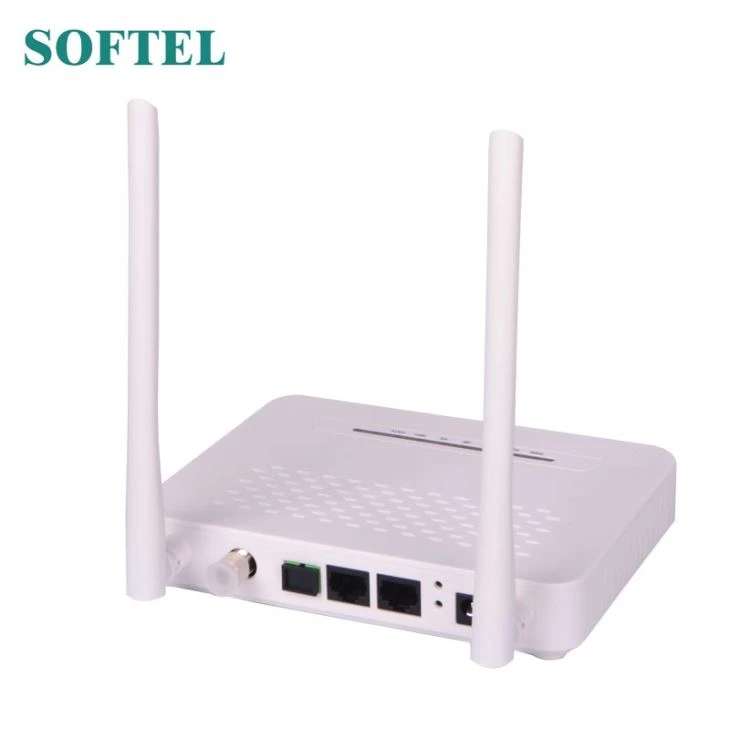

1GE 1FE CATV 와이파이 GPON ONU

PON 인터페이스

1 * GPON 포트, FSAN G.984.2 표준, 클래스 B + 다운 스트림 데이터 속도 : 2.488Gbps
업스트림 데이터 속도 : 1.244Gbps SC / APC 단일 모드 광섬유
1 : 128의 28dB 링크 손실 및 20KM 거리

사용자 이더넷 인터페이스

1 * 10 / 100 / 1000M 및 1 * 10 / 100M 자동 협상 전 / 반이중 모드
RJ45 커넥터 자동 MDI / MDI-X 100m 거리
1 RF 출력
암 F 형 커넥터

전원 인터페이스

12V DC 전원 공급 장치

폰
광학 매개 변수

파장 : Tx 1310nm, Rx1490nm Tx 광 파워 : 0.5 ~ 5dBm
Rx 감도 : -28dBm 포화 광 출력 : -8dBm

데이터 전송 매개 변수

PON 처리량 : 다운 스트림 2.488Gbit / ss; 업스트림 1.244Gbit / s 이더넷 : 1000Mbps 및 100Mbps
패킷 손실 비율 : <1 *="">
대기 시간 : <>

사업 능력

레이어 2 유선 속도 전환 지원 VLAN TAG / UNTAG
지원 장치 기반 속도 제한 지원 우선 순위 분류
루프 감지 지원

회로망
조치

ITU-T G.984.4에서 정의한 표준 호환 OMCI 인터페이스
WEB 관리 및 TR069 원격 관리 지원

조치
함수

상태 모니터, 구성 관리, 경보 관리,
로그 관리

껍질

플라스틱 케이스

힘

전원 : DC 12V /0.6A
소비 전력 : <>

물리적 사양

품목 차원 : 160mm (L) * 135mm (W) * 31mm (H)
제품 중량 : 0.35kg

환경 사양

작동 온도 : 0 ~ 55ºC 보관 온도 : -30 ~ 60ºC
작동 습도 : 10 % ~ 90 % (비 응축)
보관 습도 : 5 % ~ 95 % (비 응축)

파장

1550nm

광학 반사 손실

> 45dB

CATV 광 포트 입력 전원

-10dBm ~ 0dBm

RF 주파수

45MHz ~ 1000MHz

RF 출력 레벨

≥86dBuV

RF 평탄도

≤ ± 2.0

CNR

≥42dB

CSO

≤-60dBc

CTB

≤-65dBc

RF 출력 반사 손실

≥10dB

RF 출력 임피던스

75Ω

성능 매개 변수

작동 모드

라우터 또는 브리지

기술 표준

IEEE802.11b / g / n

회수

2.412 ~ 2.472GHz

안테나 이득

5dBi

지지율

802.11b : 1, 2, 5.5, 11Mbps
802.11g : 6, 9, 12, 24, 36, 48, 54Mbps
802.11n : 최대 속도 300Mbps

채널

2.4GHz 채널 ： 1,2,3,4,5,6,7,8,9,10,11,12,13

변조 모드

11b ： DSSS ： DBPSK (1Mbps), DQPSK (2Mbps), CCK (5.5 / 11Mbps) 11g ： OFDM : BPSK (6 / 9Mbps), QPSK (12 / 18Mbps), 16QAM (24 / 36Mbps) Q64QAM (48 / 54Mbps)
11n ： MIMO-OFDM : BPSK, QPSK, 16QAM, 64QAM

수신 감도

11Mbps : ≤-90dBm 54Mbps : ≤-76dBm
HT20 MCS7 : ≤-73dBm
HT40 MCS7 : ≤-70dBm

전력 전송

802.11n : 13dBm

암호화 모드

AES, TKIP, WPA, WPA2, WPA-PSK / WPA2-PSK
