Adss Optical Cable 제품 개요

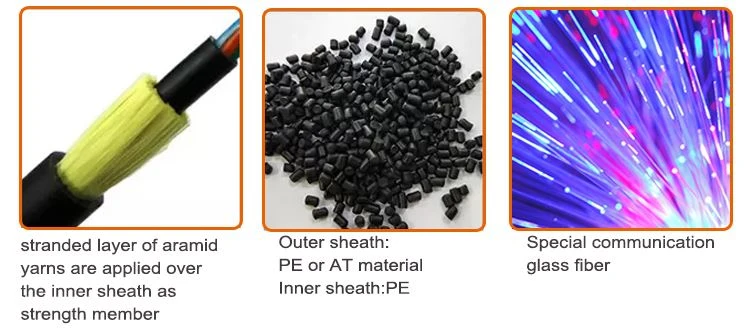

느슨한 튜브 구조, 젤리로 채워진 튜브, 비금속 중심 강도 부재 주위에 놓인 요소 (튜브 및 필러), 케이블 코어를 묶는 데 사용되는 폴리 에스터 원사, 케이블 코어를 감싸는 방수 테이프, 아라미드 원사 강화, 립 코드 1 개 및 PE 외피.
Fiber&앰프; 튜브 색상 코드의Adss 광 케이블
아니 | 1 | 2 | 3 | 4 | 5 | 6 |
색깔 | 푸른 | 주황색 | 초록 | 갈색 | 슬레이트 | 하얀 |
아니 | 7 | 8 | 9 | 10 | 11 | 12 |
색깔 | 빨간 | 검정 | 노랑 | 제비꽃 | 분홍 | 아쿠아 |
제품 매개 변수 ofAdss 광케이블
SN | 안건 | 단위 | 값 |
1 | 섬유 수 | 카운트 | 24 |
2 | 튜브 당 섬유 수 | 카운트 | 6 |
3 | 케이블 구조 | 카운트 | 1+6 |
4 | 외피 두께 | mm | 공칭 1.7 |
5 | 케이블 직경 (± 5 %) | mm | 11.0 |
6 | 케이블 중량 (± 10 %) | kg / km | 88 |
7 | 최대 허용 장력 | N | 4000 |
8 | 단기 호감 | N / 100mm | 1000 |
9 | 스팬 | m | ≤100 |
10 | 바람의 속도 | km / h | 60~140 |
11 | 얼음 두께 | mm | 0 |
12 | 설치 처짐 | % | ≥1.0 |
광고 광케이블의 특징
3.1 설치를위한 최소 굽힘 반경
정적 : 10x 케이블 직경
동적 : 케이블 직경의 20 배
3.2 적용 온도 범위
작동 : -20 ℃ ~ +60 ℃
설치 : -10 ℃ ~ +60 ℃
저장 / 운송 : -20 ℃ ~ +60 ℃
3.3 주요 기계식&앰프; 환경 성능 테스트
안건 | T동부 표준시M에 소드 | 수락 조건 |
인장 강도 IEC 60794-1-2-E1 | -부하 : 최대 허용 장력 -케이블 길이 : 약 50m -로딩 시간 : 1 분 | -섬유 변형 £ 0.33 % -섬유 파손 및 피복 손상 없음. |
호감 테스트 IEC 60794-1-2-E3 | -부하 : 단기 호감 -로딩 시간 : 1 분 | -테스트 후 손실 변화 £0.1dB@1550nm -섬유 파손 및 피복 손상 없음. |
특징Adss 광 케이블
G652Dfiber 정보
모드 필드 직경 (1310nm) : 9.2mm ± 0.4mm
모드 필드 직경 (1550nm) : 10.4mm ± 0.8mm
케이블 광섬유 (lcc)의 차단 파장 : £ 1260nm
1310nm에서 감쇠 : £ 0.36dB / km
1550nm에서 감쇠 : £ 0.22dB / km
1550nm에서 굽힘 손실 (100 회전, 30mm 반경) : £ 0.05dB
1288 ~ 1339nm 범위의 분산 : £ 3.5ps / (nm • km)
1550nm에서의 분산 : £ 18ps / (nm • km)
제로 분산 파장에서 분산 기울기 : £ 0.092ps / (nm2 • km)
주요 기계식&앰프; 환경 성능 테스트
| 안건 | 테스트 방식 | 수락 조건 |
| 인장 강도 IEC 794-1-2-E1 | -부하 : 단기 장력 -케이블 길이 : 약 50m | -섬유 변형 £ 0.15 % -손실 변화 £ 0.1 dB @ 1550 nm -섬유 파손 및 피복 손상 없음 |
| 호감 테스트 IEC 60794-1-2-E3 | -부하 : 단기 호감 -로딩 시간 : 1 분 | -손실 변화 £ 0.05dB@1550nm -섬유 파손 및 피복 손상 없음. |
| 충격 시험 IEC 60794-1-2-E4 | -충격 지점 : 3 -포인트 당 횟수 : 1 -충격 에너지 : 5J | -손실 변화 £ 0.1dB@1550nm -섬유 파손 및 피복 손상 없음. |
| 온도 순환 테스트 YD / T901-2001-4.4.4.1 | -온도 단계 : +20oC → -40oC → +70oC → +20oC -각 단계 당 시간 : 12 시간 -사이클 수 : 2 | -손실 변화 £ 0.05 dB / km @ 1550 nm -섬유 파손 및 피복 손상 없음. |
광고 광케이블 패키지

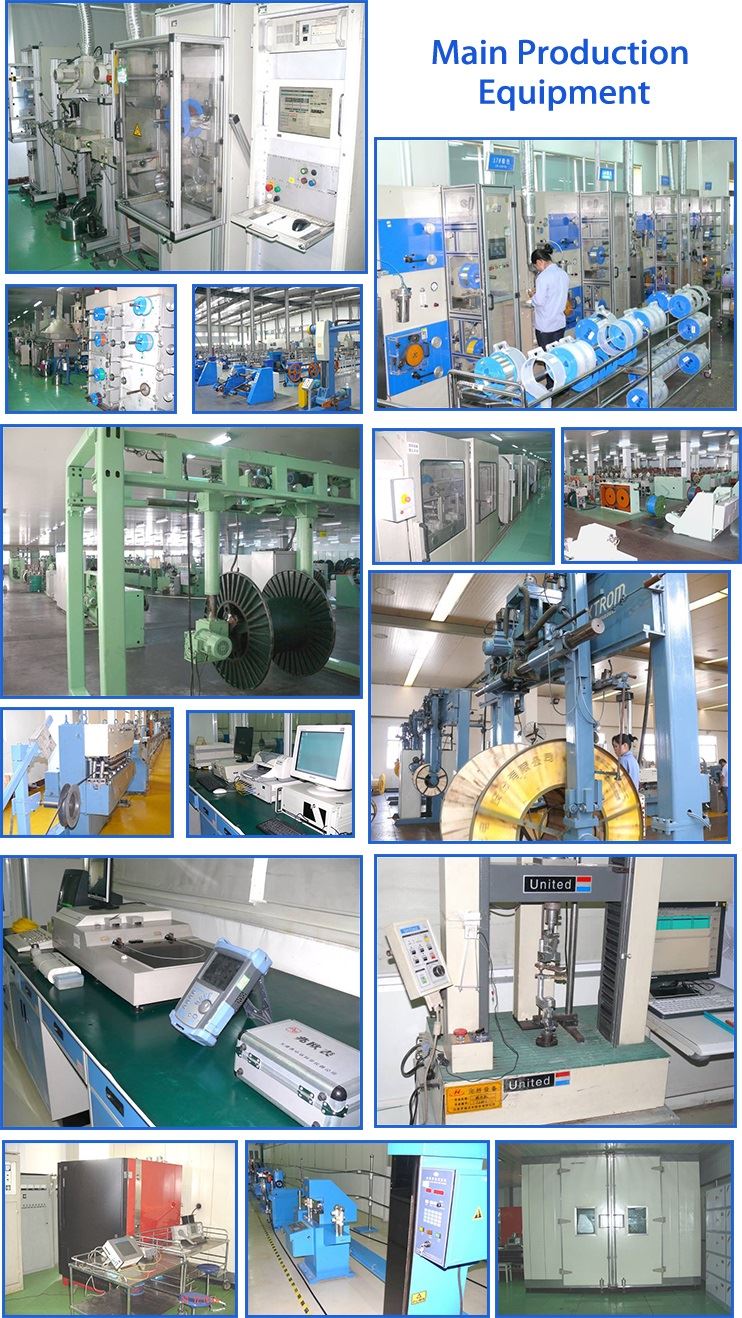

광고 광케이블 생산 공정

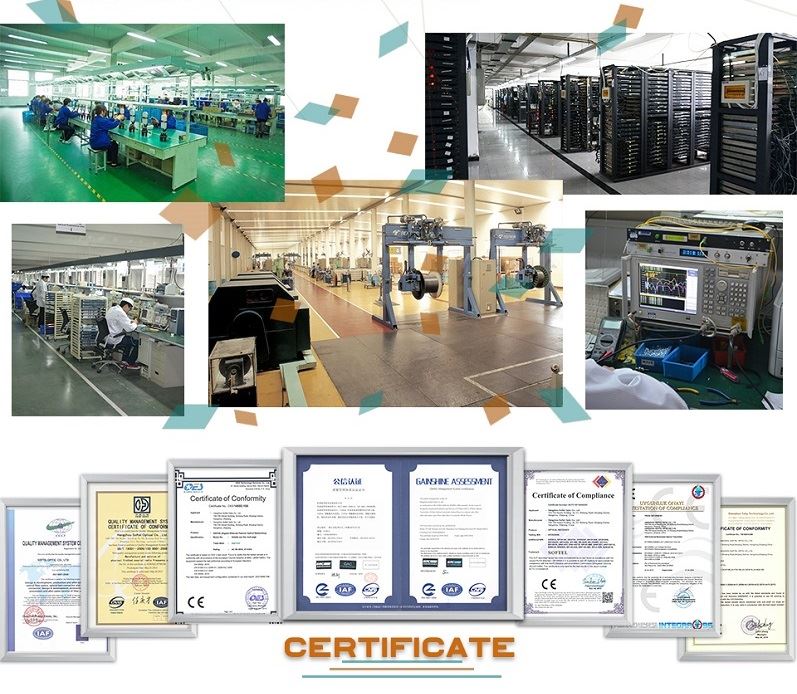

회사 정보 및 인증서
