ADSS 광섬유 케이블

All-Dielectric Self Supporting Cable의 약어인 ADSS 광섬유 케이블은 금속 구성 요소가 포함되어 있지 않으며 자체 구조적 강도에 의존하여 공중 설치가 가능한 광섬유 통신 케이블입니다. 주로 고전압 송전선로와 같은 복잡한 환경에서 통신 전송에 사용됩니다.-





Adss 광케이블 제품 개요

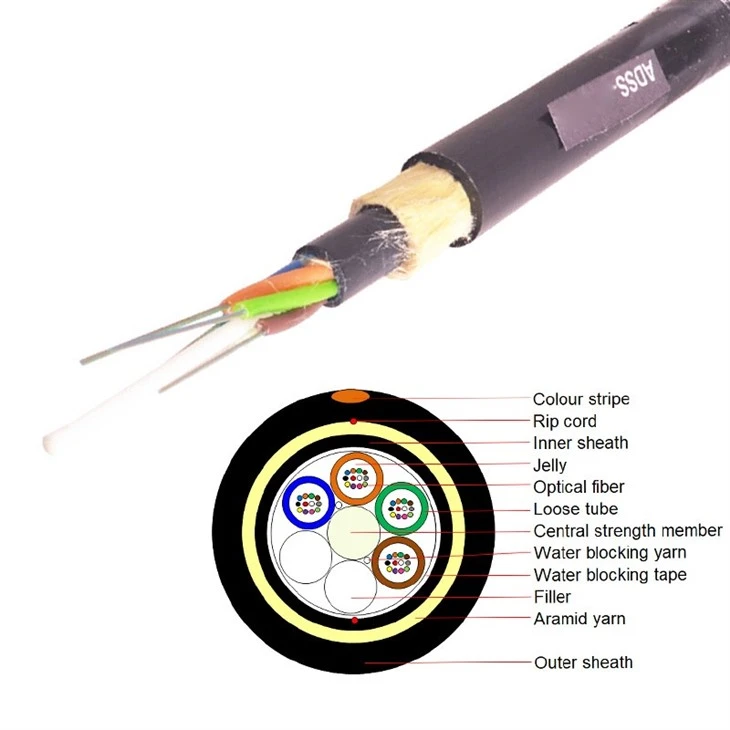

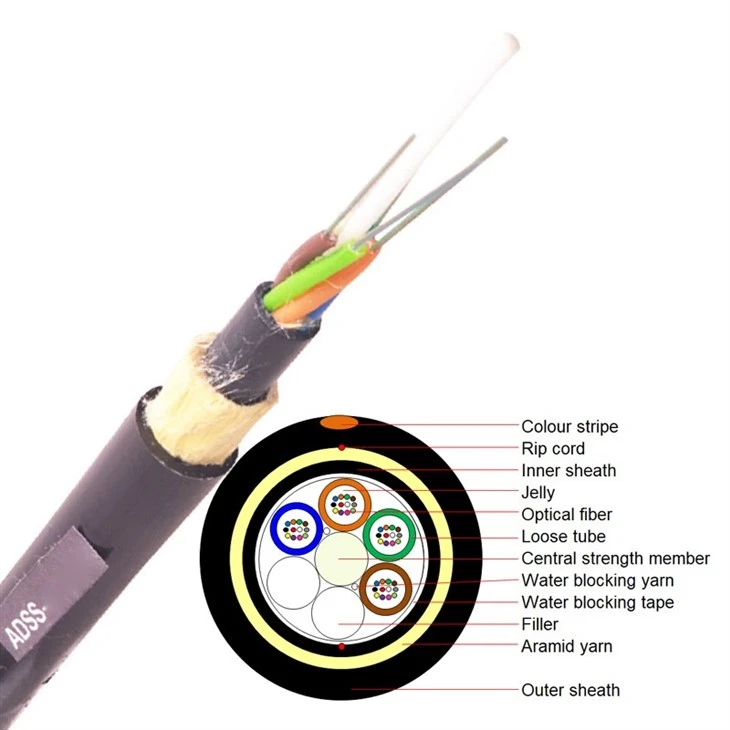

느슨한 튜브 구조, 젤리로 채워진 튜브, 비{0}}금속 중앙 강도 부재 주위에 배치된 요소(필요한 경우 튜브 및 필러), 케이블 코어를 묶는 데 사용되는 폴리에스테르 원사, 케이블 코어를 감싸는 방수 테이프, 강화된 아라미드 원사, 1개의 립코드 및 PE 외피.





섬유 및 튜브 색상 코드~의광고 광케이블



아니요	1	2	3	4	5	6
색상	파란색	주황색	녹색	갈색	슬레이트	하얀색
아니요	7	8	9	10	11	12
색상	빨간색	검은색	노란색	제비꽃	분홍색	아쿠아



Adss 광케이블의 제품 매개변수



SN	목	단위	값
1	섬유수	세다	24
2	튜브당 섬유 수	세다	6
3	케이블 구조	세다	1+6
4	외피의 두께	mm	공칭 1.7
5	케이블 직경(±5%)	mm	11.0
6	케이블 중량(±10%)	kg/km	88
7	최대 허용 장력	N	4000
8	단기 호감	N/100mm	1000
9	기간	m	100 이하
10	풍속	km/h	60~140
11	얼음 두께	mm	0
12	설치 처짐	%	1.0 이상





핵심 장점

강력한 -간섭 방지 기능: 전체-유전체 구조는 전자기 유도와 낙뢰를 완벽하게 격리하여 안정적인 신호 전송을 보장합니다.

낮은 설치 비용: 추가 지원 케이블이 필요하지 않으며 기존 송전탑 및 기타 구조물을 활용할 수 있어 프로젝트 기간과 비용이 절감됩니다.

우수한 환경 적응성: 외부 피복은 UV, 고온 및 저온(일반적으로 -40도 ~ 70도) 및 노화에 강한 재료로 만들어져 장기간 야외 사용에 적합합니다.



목	T에스트 M방법	수락 조건
인장강도 IEC 60794-1-2-E1	- 하중: 최대 허용 장력 - 케이블 길이: 약 50m - 로드 시간: 1분	- 섬유 변형률 £ 0.33% - 섬유 파손 및 외장 손상이 없습니다.
크러시 테스트 IEC 60794-1-2-E3	- 로드: 단기 호감 - 로드 시간: 1분	- 테스트 후 손실 변화 £ 0.1dB@1550nm - 섬유 파손 및 외장 손상이 없습니다.





응용:

고전압 전송선 통신: 전력 시스템의 "OPGW(Optical Fiber Composite Overhead Ground Wire)"의 대안으로 계전기 보호 신호 및 변전소 간 데이터 전송에 사용되며, 특히 기존 전송선의 통신 업그레이드에 적합합니다.

강/산 간 통신: 지상 지원이 없는 복잡한 지형(예: 협곡 및 호수)에서는 직접 경간을 가로질러 배치할 수 있으므로 지상 인프라에 대한 의존도가 줄어듭니다.

산업 단지/광산 통신: 강한 전자기 간섭이나 부식성 가스가 있는 산업 환경에 적합하며 금속 구성 요소로 인한 신호 간섭이나 부식 문제를 방지합니다.





Adss 광케이블 패키지





Adss 광케이블 생산 공정





회사정보 및 인증서
