터너 ASI IP 입력 Qam 변조기

터너 ASI IP 입력 Qam 변조기는 Softel에 의해 설계된 고성능 및 비용 효율적인 Mux 스크램블 QAM 변조기입니다

문의 보내기

제품 소개

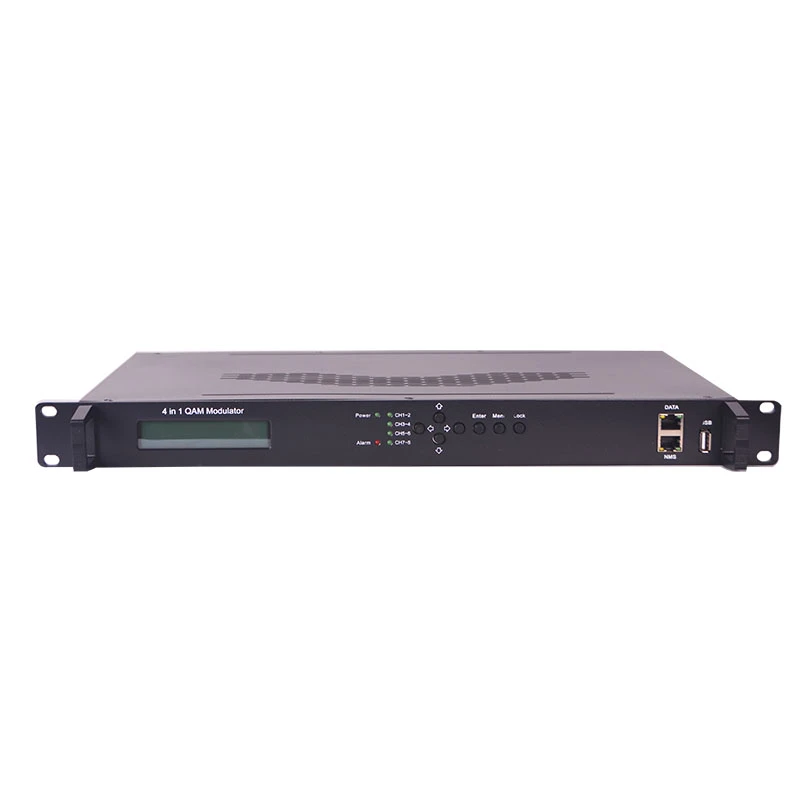

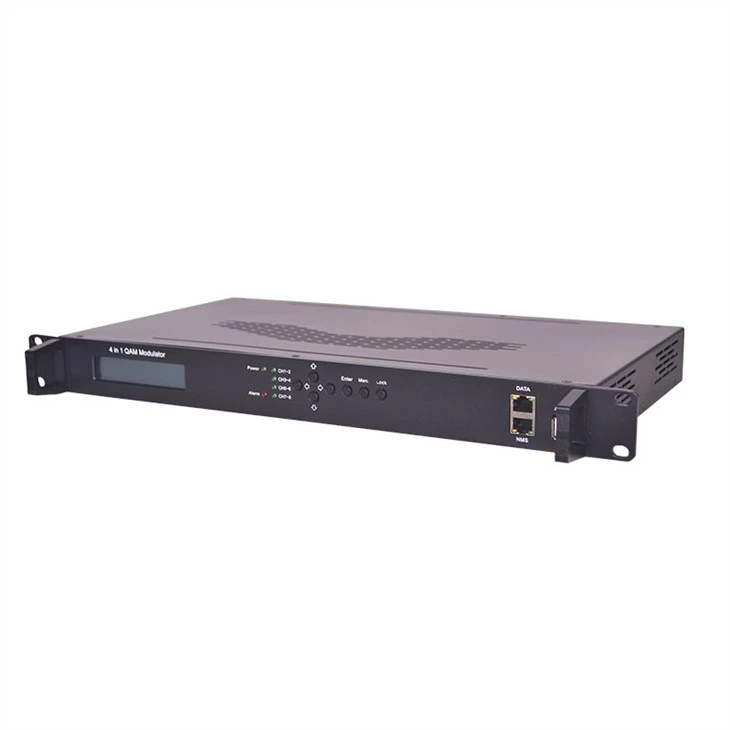

터너 ASI IP 입력 Qam 변조기

제품 개요

터너, ASI, IP 입력 Qam 변조기는 Softel에 의해 설계된 고성능 및 비용 효율적인 Mux 스크램블 QAM 변조기입니다. 터너, ASI, IP 입력 Qam 모듈러에는 여러 입력 포트가 선택 사항입니다. 멀티플렉스, 스크램블링 및 QAM 변조 공정 후 4개의 RF 출력을 제공합니다. 고객의 다양한 요구 사항을 충족하기 위해 이 장치에는 UDP보다 4MPTS를 출력할 IP 포트도 장착되어 있습니다. 플러그 형 구조 설계는 필요한 모듈 (데모둘레이터)의 변경을 크게 용이하게합니다. 4개의 CAM/CI(선택 사항)와 BISS 모듈은 4개의 튜너 입력에서 프로그램 입력을 해독할 수 있습니다. 플러그 형 구조 설계는 필요에 따라 모듈 (데모둘레이터)의 변경을 크게 용이하게합니다. 터너, ASI, IP 입력 Qam 모듈레이터는 또한 높은 통합 수준, 높은 성능과 낮은 비용으로 특징입니다. 이것은 새로 세대의 CATV 방송 시스템에 매우 적응할 수 있습니다.

주요 기능

여러 입력 포트 선택 사항:

8 DVB-C/S/S2 FTA 튜너 + 6 ASI 입력 포트+256 IP 입력 (버전 1)

4 CAM +6 ASI 입력 포트와 DVB-C / S / S2 튜너 (버전 2)

지원 4 채널 멀티 멀티 플렉싱 + 4 채널 스크램블링 + 4 채널 QAM 변조

DVB-C(EN300 429) 및 ITU-T J.83A/B/C 를 완벽하게 지원합니다.

DVB 일반 스크램블링 시스템 설명 ETR289, 동시 암호 표준 지원

ETSI 101 197 및 ETSI 103 197

정확한 PCR 조정 지원

PSI/SI 편집 및 삽입 지원

우수한 RF 출력 성능 지수, MER≥40db

UDP를 통해 4* MPTS 출력 지원

4 개의 CAM은 4 튜너 입력에서 여러 프로그램을 해독 (선택 사항)

BISS 디스크램블 지원(버전 2에만)

LCD 디스플레이 및 키보드 지원

웹 관리 지원, 웹 및 USB를 통한 업데이트

사양

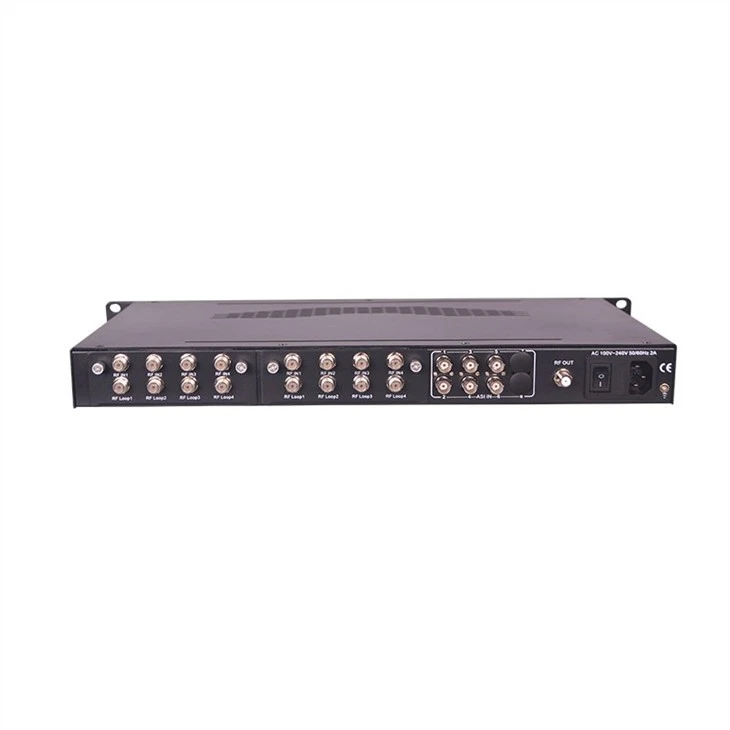

입력	8 DVB-C/S/S2 FTA 튜너 + 6 ASI 입력+256 IP 입력 어션 1
	4 DVB-C/S/S2 튜너 와 CAM + 6 ASI ersion 2
튜너 섹션	DVB-C	표준	J.83A(DVB-C), J.83B, J.83C
		입력 빈도	30MHz-1000Mhz
		별자리	16/32/64/128/256 QAM
	DVB-S	입력 빈도	950-2150MHz
		심볼 속도	2-45Msps
		신호 강도	-65~-25dBm
		FEC 강등	1/2, 2/3, 3/4, 5/6, 7/8 QPSK
	DVB-S2	입력 빈도	950-2150MHz
		심볼 속도	QPSK 1~45Mbauds
			8PSK 2~30Mbauds
		코드 비율	1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
		데모 모드	QPSK, 8PSK
멀티플렉싱	최대 PID 다시 매핑	128퍼 입력 채널
	기능	PID 다시 매핑(자동으로 또는 수동으로)
		정확한 PCR 조정
		PSI/SI 테이블 자동 생성
애쓰고	최대 동시 암호 CA	4
	표준	ETSI 101 197, ETSI 103 197
	연결	로컬/원격 연결
변조	QAM 채널	4
	표준	EN300 429/ITU-T J.83A/B/C
	메르 (MER)	≥40db
	RF 주파수	30~999MHz, 1KHz 스텝
	RF 출력 수준	-20~0dbm(87~107 dbμV), 0.1db스텝
	심볼 속도	5.0Msps~9.0Msps, 1ksps 스테핑
	별자리	16/32/64/128/256QAM
		J.83A	J.83B	J.83C
	별자리	16/32/64/128/256QAM	64/256 QAM	64/256 QAM
	대역폭	8M	6M	6M
체계	로컬 인터페이스	LCD + 제어 버튼
	먼	웹 NMS
	경영
	스트리밍 아웃	UDP 아웃을 통해 4 * MPTS (RJ45, 1000M, 유니캐스트 / 멀티 캐스트)
	언어	영어와 중국어
	소프트웨어 업그레이드	웹 및 USB
일반	치수(WDH)	482mm×300mm×444.5mm
	무게	3.7kg
	온도	0~ 45°C(작동) ; -20~80°C(저장)
	힘	AC 100V±1050/60Hz;
		AC 220V±10%, 50/60HZ
	소비	25W
