DVB-C / T 인코더 변조기

SFT3528S 인코더 변조기 : 8/16/24 HDMI 입력, DVB-C 또는 DVB-T RF 출력 지원

문의 보내기

다운로드

제품 소개

DVB-C / T 인코더 변조기

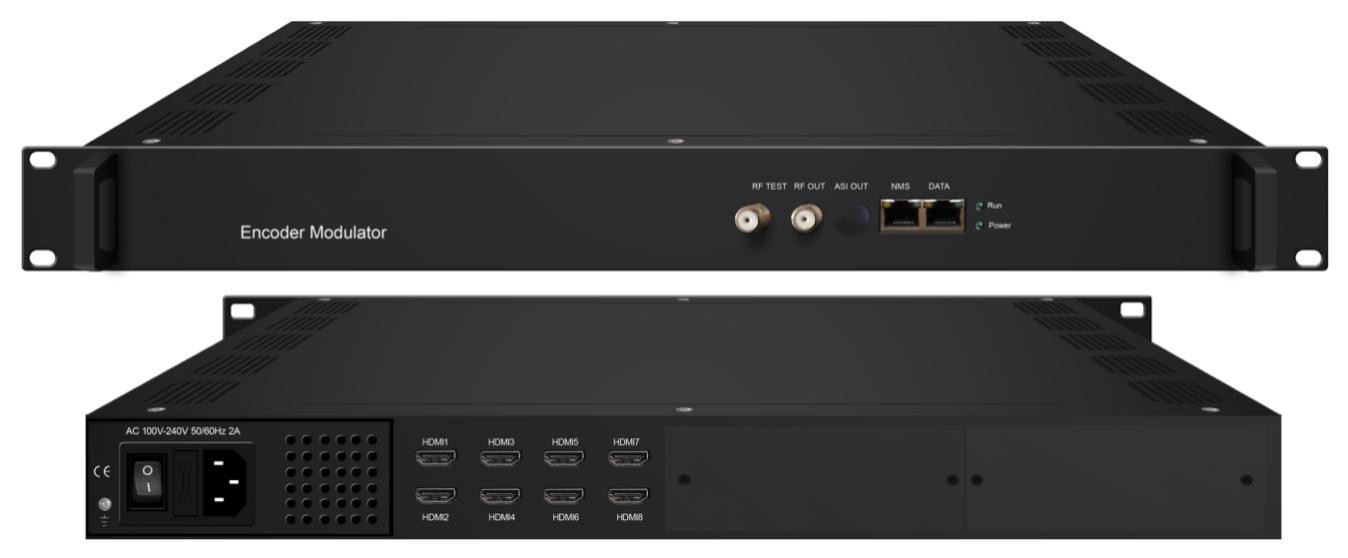

제품 디스플레이

SFT3528S는 인코딩, 멀티플렉싱 및 변조를 하나의 상자에 포함하는 전문적인 고집적 장치입니다. 8 개의 HDMI 입력과 DVB-C / T RF 출력을 지원하며 4 개의 인접 캐리 및 4 개의 MPTS 출력을 DATA (GE) 포트를 통해 4 개의 변조 캐리어 중 미러로 출력합니다.

이 모든 기능을 갖춘 장치는 소형 CATV 헤드 엔드 시스템에 이상적이며 호텔 TV 시스템, 스포츠 바, 병원, 아파트의 엔터테인먼트 시스템을위한 현명한 선택입니다.

풍모

·모든 로컬 채널에 대한 로고, OSD 및 QR 코드 삽입 지원 (지원되는 언어 : 中文, English, العربية, ไทย, हिन्दी, руская, اردو, 더 많은 언어는 저희에게 문의하십시오…)

· 8 HDMI 입력, MPEG-4 AVC / H.264 비디오 인코딩

· MPEG1 Layer II, LC-AAC, HE-AAC 오디오 인코딩 형식 및 AC3 Pass Through 및오디오 게인 조정 지원

· 4 그룹의 다중화 / 변조 출력 채널

· 4 DVB-C 또는 DVB-T RF 출력

· UDP 및 RTP / RTSP를 통한 4MPTSIP 출력 지원

· 지원 PIDremapping / PSI / SI 편집 및 삽입

· 웹 관리를 통한 제어 및 웹을 통한 손쉬운 업데이트

원리 차트

Principle Chart

명세서

입력	8HDMI 입력
비디오	부호화	MPEG-4 AVC / H.264
	해결	입력		1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P, 720×576_50i,720×480_60i,
		산출		1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
	비트율	1Mbps ~13각 채널당 Mbps
	속도 제어	CBR / VBR
오디오	부호화	MPEG-1 레이어2, LC-AAC, HE-AAC 및 AC3 패스 스루
	샘플링 속도	48KHz
	해결	24 비트
	오디오 이득	0-255 조정 가능
	MPEG-1 Layer 2 비트 전송률	48/56/64/80/96/112/128/160/192/224/256/320/384kbps
	LC-AAC 비트 전송률	48 / 56 / 64 / 80 / 96 / 112 / 128 / 160 / 192 / 224 / 256 / 320 / 384kbps
	HE-AAC 비트 전송률	48 / 56 / 64 / 80 / 96 / 112 / 128kbps
멀티플렉싱	최대 PID 다시 매핑	채널당 입력 180 개
	함수	PID 재 매핑 (자동 또는 수동)
		자동으로 PSI / SI 테이블 생성
조정	DVB-C	밖으로 RF			4* RF DVB-C밖 (4 캐리어 결합 출력)
		표준			EN300 429 / ITU-T J.83A / B
		메르			≥40db
		RF 주파수			50~960MHz, 1KHz 단계
		RF 출력 레벨			-25~ -1dBm (82~105dbµV), 0.1dBm
		기호 비율			5.0Msps ~ 7.0Msps, 1ksps 스테핑
					J.83A	J.83B
		별자리			16 / 32 / 64 / 128 / 256QAM	64/256 QAM
		대역폭			8M	6M
	DVB-T	표준			EN300744
		FFT 모드			2K,
		대역폭			6M, 7M, 8M
		별자리			QPSK, 16QAM, 64QAM
		가드 간격			1/4, 1/8, 1/16, 1/32
		독립 단기 치료소			1/2, 2/3, 3/4, 5/6, 7/8
		메르			≥42dB
		RF 주파수			50~960MHz, 1KHz 단계
		밖으로 RF			4* RF COFDM DVB-T 출력 (4 캐리어 결합 출력)
		RF 출력 레벨			-28~ -3 dBm (77 ~ 97dbµV), 0.1db 단계
스트림 출력	RF 출력 (F 형상호 작용)
	4IPMPTS산출UDP / RTP를 통해/ RTSP, 1*1000M Base-T이더넷 인터페이스
시스템 기능	Network 관리 (WEB)
	중국어와 영어
	이더넷 소프트웨어 업그레이드
여러 가지 잡다한	치수 (W × L × H)		482mm ×328mm × 44mm
	환경		0~45℃(작업)；-20~80℃（저장）
	전력 요구 사항		AC 110V ± 10 %, 50 / 60Hz, AC 220 ± 10 %, 50 / 60Hz
