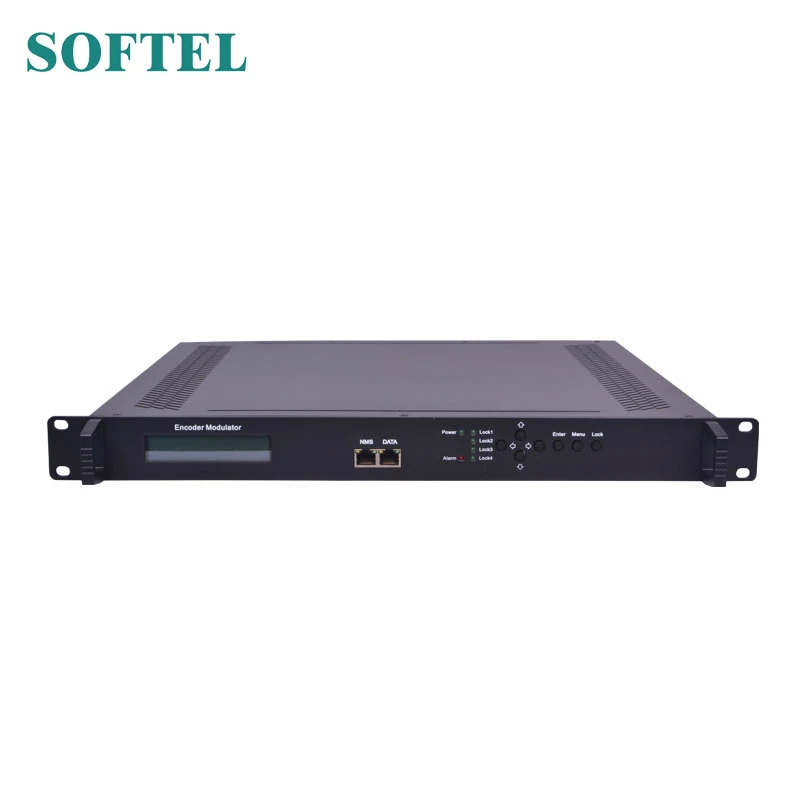

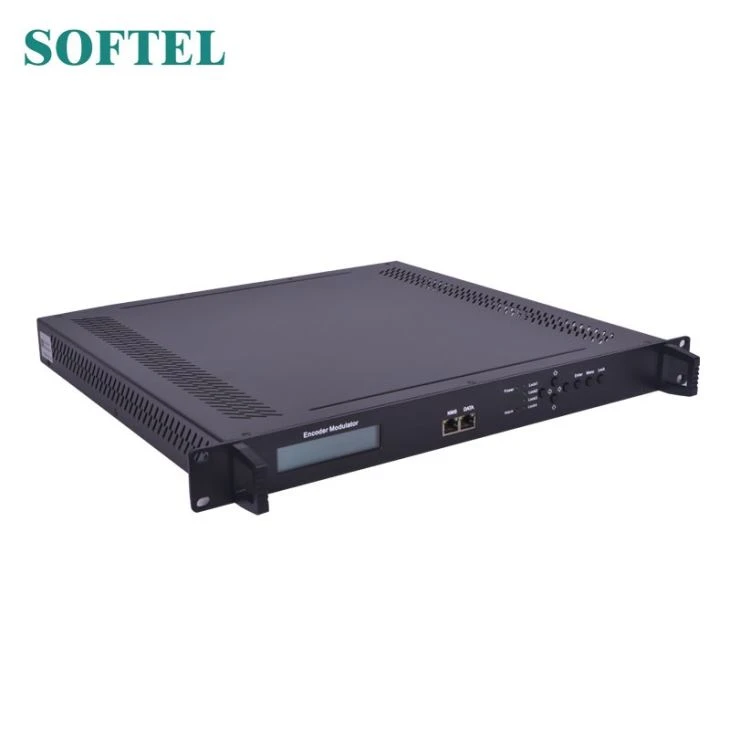

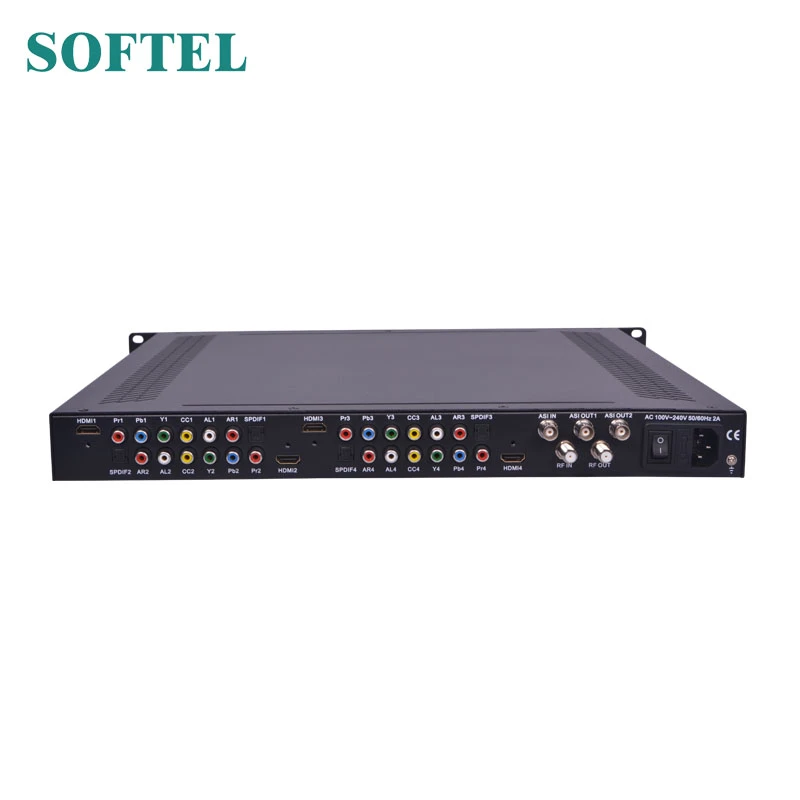

ISDB-T 인코더 변조기

비디오 (HDMI)

부호화

MPEG2; MPEG4 AVC / H.264

상호 작용

HDMI * 4

해결

1920*1080_60i, 1920*1080_50i,

1280*720_60p, 1280*720_50P

낮은 지연

일반, 모드 1, 모드 2

종횡비

4:3; 16:9

오디오 (HDMI)

부호화

MPEG1 레이어 II; MPEG2-AAC; MPEG4-AAC; DD

AC3 (2.0);

DD AC3 (2.0 / 5.1 / 7.1) 패스 스루

상호 작용

HDMI * 4 (SPDIF는 해당되지 않음)

샘플 레이트

48KHz

비트 레이트

64, 96,128, 192, 256, 320kbps

비디오 (YPbPr)

부호화

MPEG2; MPEG4 AVC / H.264

상호 작용

YPbPr * 4 (RCA)

해결

1920*1080_60i, 1920*1080_50i;

1280*720_60p, 1280*720_50P

오디오 (L / R)

부호화

MPEG1 레이어 II; MPEG2-AAC; MPEG4-AAC; DD

AC3 (2.0);

DD AC3 (2.0 / 5.1 / 7.1) 패스 스루

상호 작용

4 * 스테레오 / 8 * 모노

샘플 레이트

48KHz

비트 레이트

64, 96,128, 192, 256, 320kbps

DVB-T 변조기 섹션 (옵션)

표준

EN300744

FFT 모드

2K, 8K

대역폭

6M, 7M, 8M

별자리

QPSK, 16QAM, 64QAM,

가드 인터 바

1/4, 1/8, 1/16, 1/32

독립 단기 치료소

1/2, 2/3, 3/4, 5/6, 7/8

메르

≥42dB

RF 주파수

30 ~ 960MHz, 1KHz 스텝

RF 아웃

COFDM DVB-T 출력 (2 개의 반송파 결합)

RF 출력 레벨

-30 ~ -10dbm (81 ~ 97dbµV), 0.1db 단계

ISDB-T 변조기 섹션 (옵션)

표준

ARIB STD-B31

별자리

DQPSK, QPSK, 16QAM, 64QAM

가드 간격

1/32, 1/16, 1/8, 1/4

전송 모드

2K, 4K, 8K

가드 간격

1/32, 1/16, 1/8, 1/4

코드 레이트

1/2, 3/4, 5/6, 7/8

RF 주파수

30 ~ 999MHz, 1KHz 스텝

체계

로컬 인터페이스

LCD + 컨트롤 버튼

원격 관리

웹 NMS

언어

영어

스트림 아웃

2 개의 ASI 미러링 됨 (BNC 유형, 100M);

UDP를 통한 IP (4 SPTS), RTP / RTSP 출력 (RJ45,

100M)

NMS 인터페이스

RJ45, 100M

일반

전원

AC 100V ~ 240V

치수

482 * 400 * 44mm

무게

4.5 키로그램

작동 온도

0~45℃
