제조업체 도매 가격 Rf 동축 케이블 1/2" 7/8 7/8" 공급 케이블 50ohm 동축 케이블

문의 보내기

제품 소개

제조업체 도매가 Rf 동축 케이블 1/2" 7/8 7/8" 공급 케이블

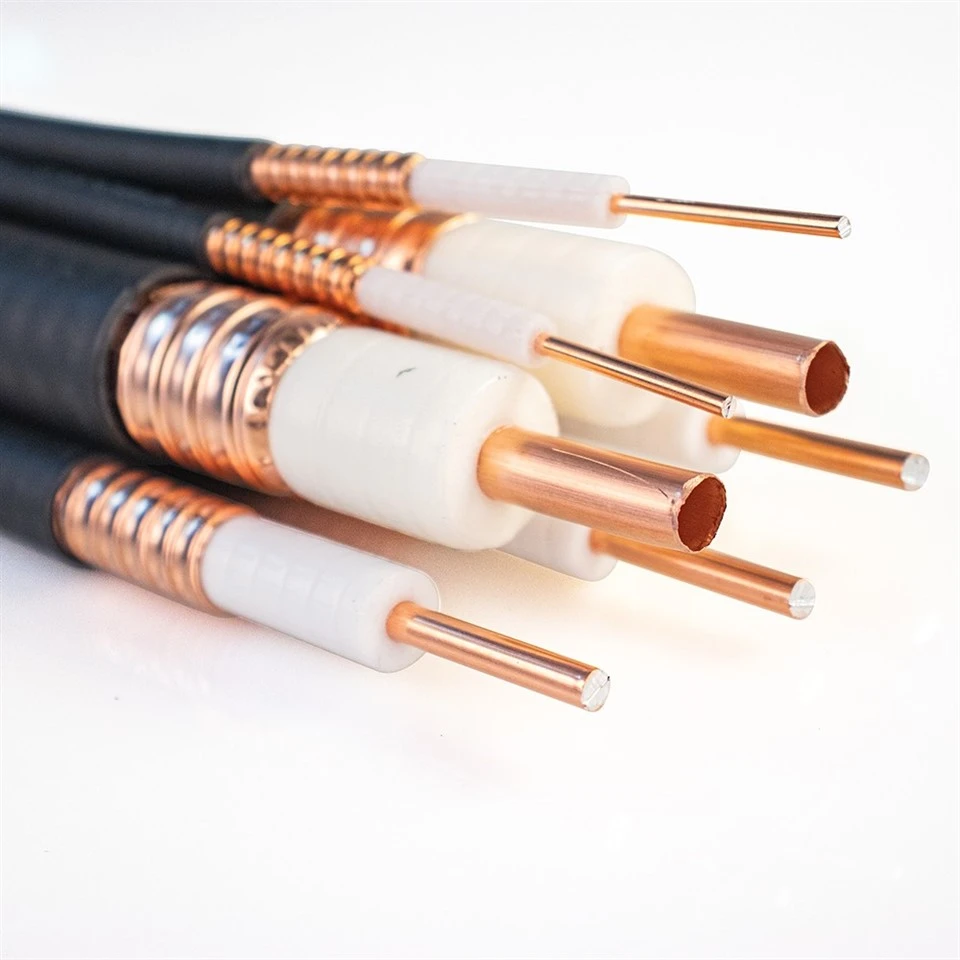

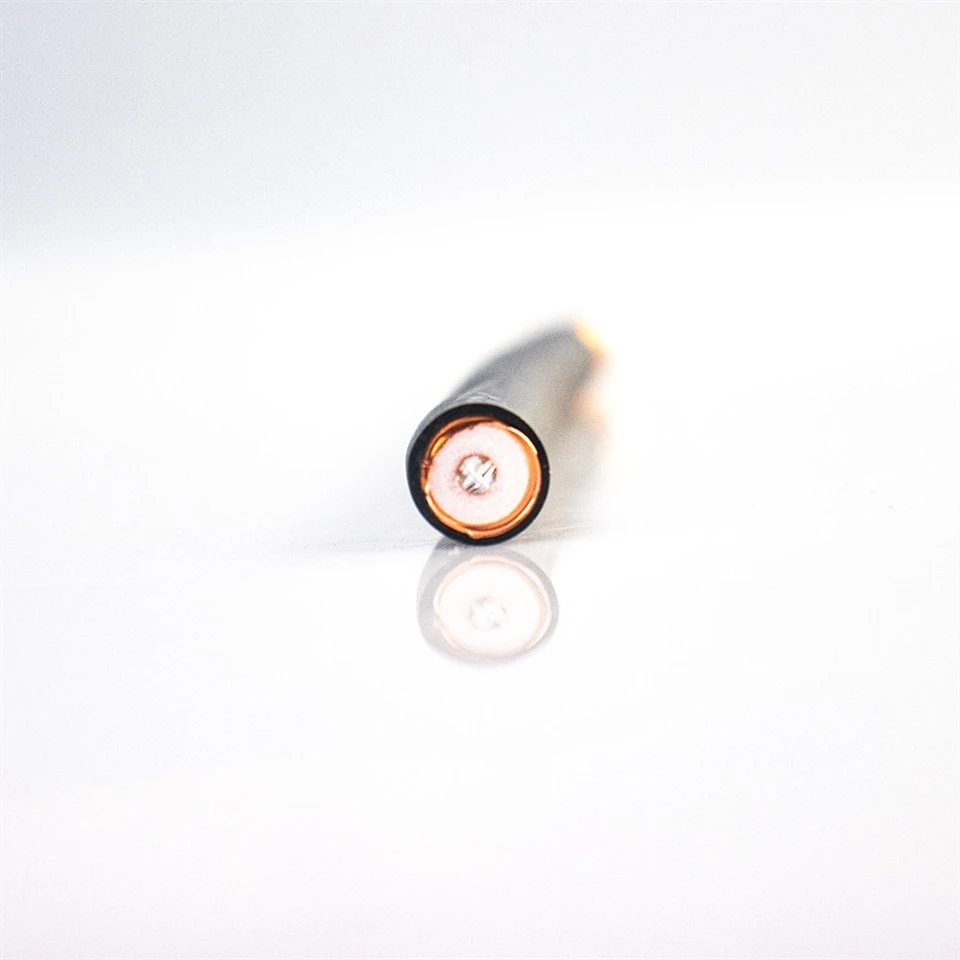

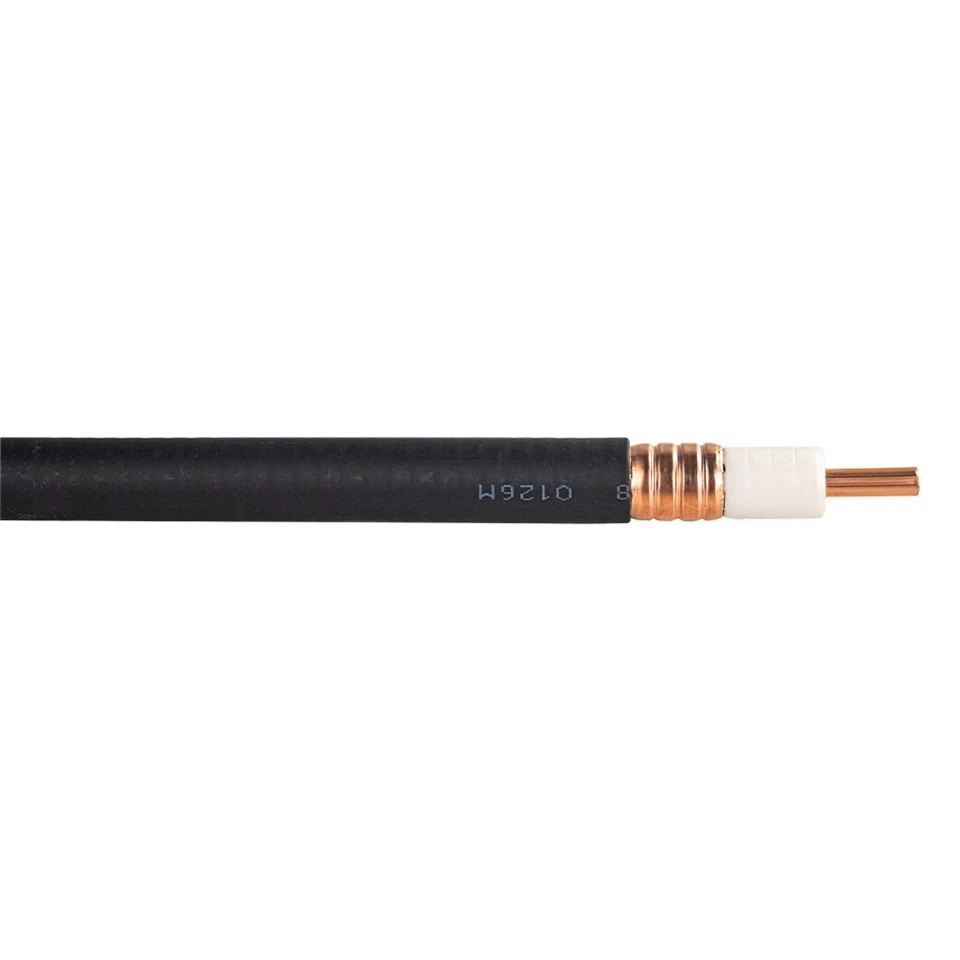

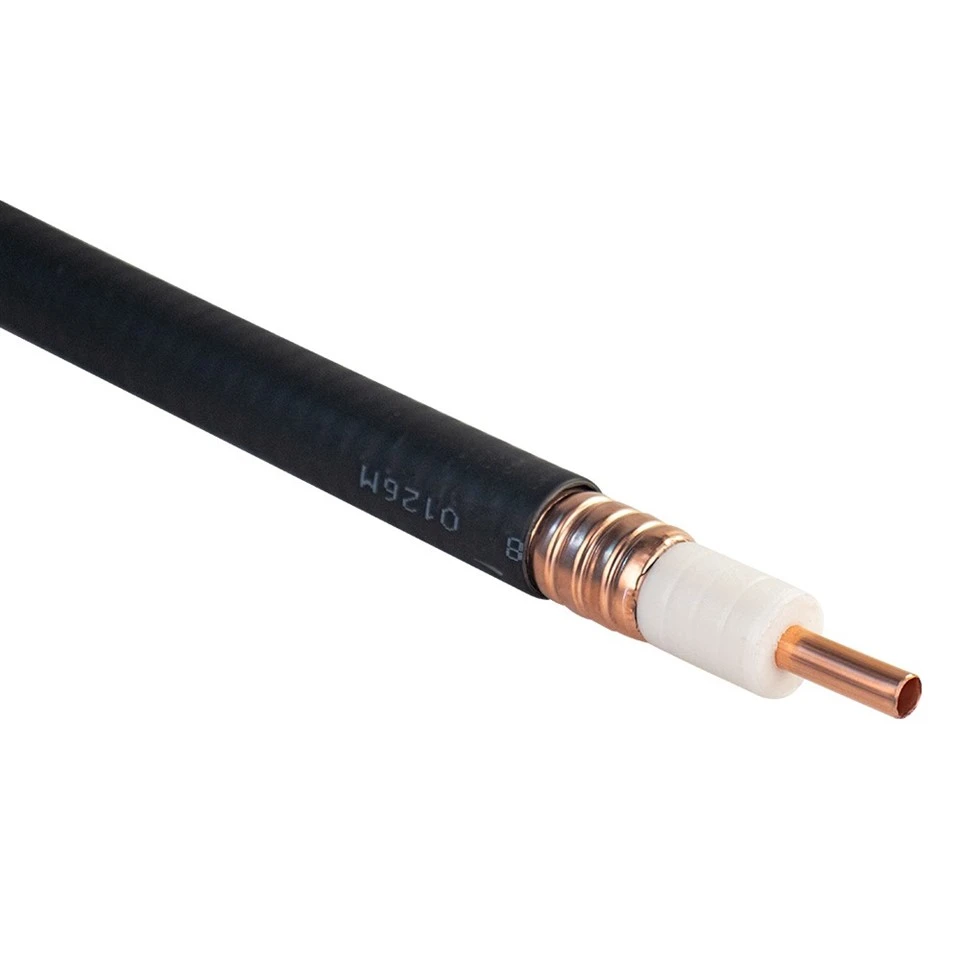

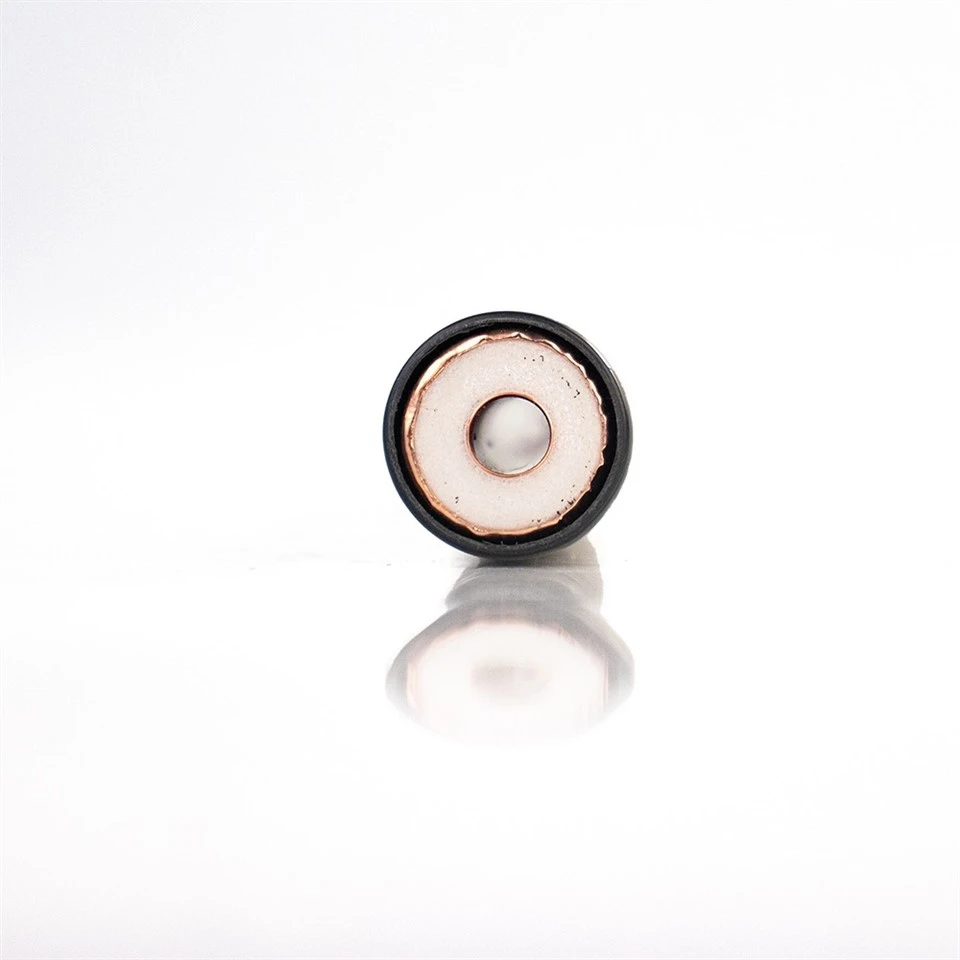

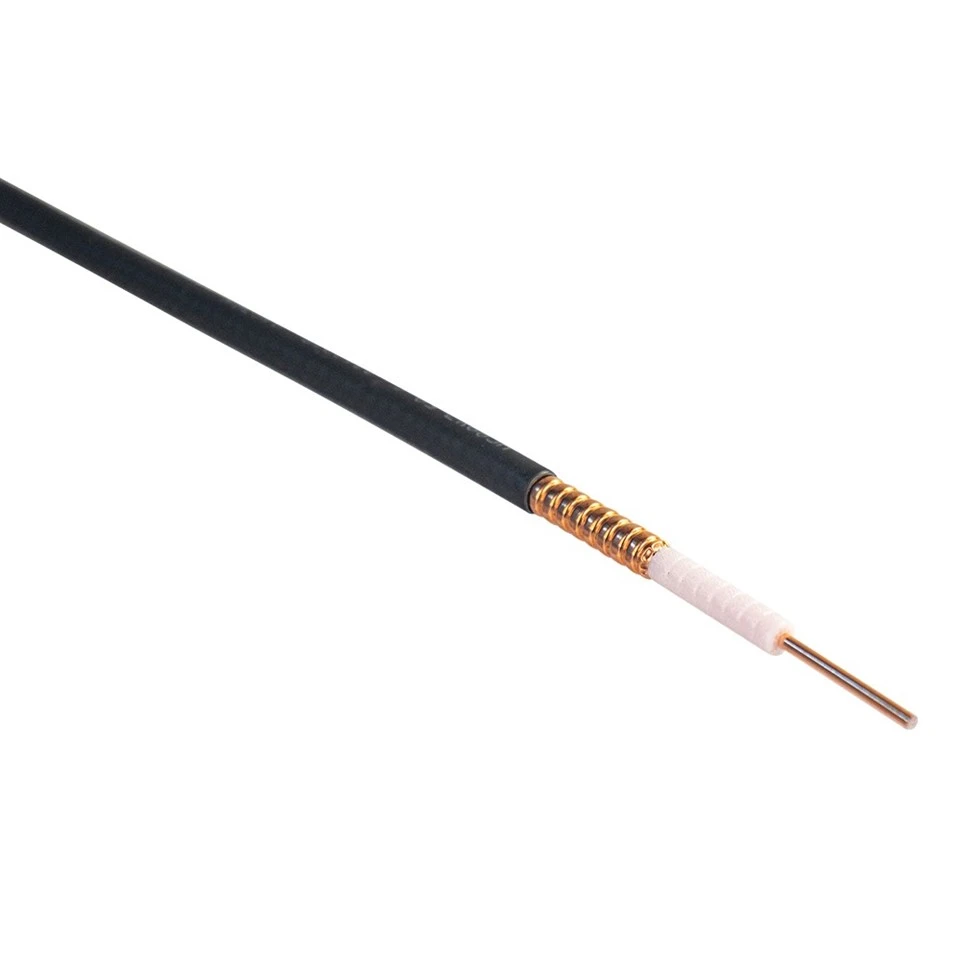

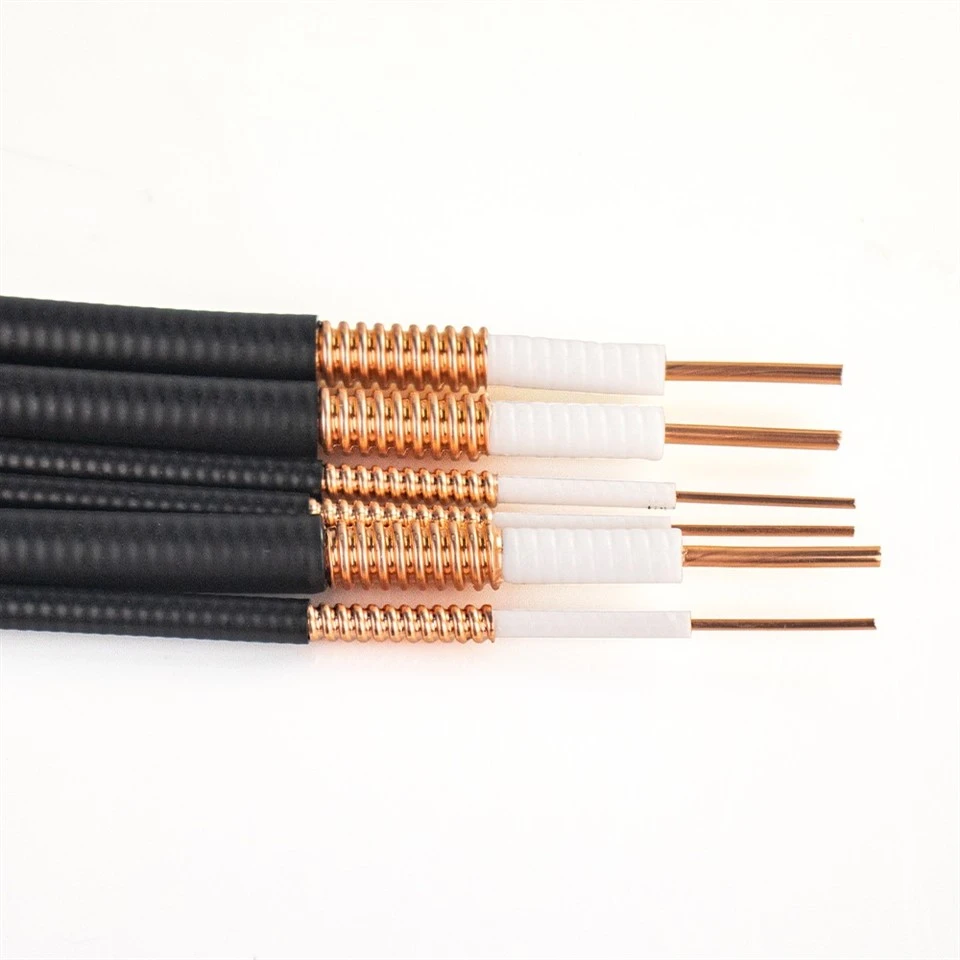

고품질-구조: 이 케이블은 부드러운 구리 튜브로 만든 7/8'' 내부 도체와 주름진 구리 튜브 외부 도체로 견고한 구조를 갖추고 있어 -55도에서 +85도까지 다양한 온도 조건에서 안정적인 성능을 보장합니다.
최적의 임피던스: 임피던스가 50인 이 케이블은 Huawei RF 누출 공급 케이블 및 동축 케이블을 포함한 광범위한 무선 인프라 애플리케이션에 적합합니다.
내구성 및 수명-지속성: 케이블의 PE(폴리에틸렌) 외피는 뛰어난 내구성과 환경 요인에 대한 저항성을 제공하므로 열악한 조건에서 장기간 사용하기에 이상적인 선택입니다.-

기술 매개변수

구조규격(mm)				7/8"	7/8"L	1-1/4"
				HCTAY(Z)-50-22	HCTAY(Z)-50-23	HCTAY(Z)-50-32
1	내부 도체 유전체 외부 도체 재킷	매끄러운 동관 폼 PE 골판지 동관 검정색 PE 또는 LSZH		9.00±0.10	9.45±0.10	13.10±0.10
2				22.50±0.30	22.80±0.30	32.80±0.30
3				24.80±0.20	25.20±0.20	35.80±0.25
4				27.40±0.30	27.80±0.30	38.60±0.30
전기적 특성 및 기계적, 환경적 특성
임피던스(Ω)				50±1.5	50±1.5	50±1.5
용량(pF/m)				76.00	75.50	75.00
속도(%)				88.00	88.00	89.00
차단-주파수(GHz)				5.30	5.20	3.70
피크 전력 등급(KW)				91.00	91.00	205.00
절연저항(MΩ*km)				10000	10000	10000
VSWR 최대			800-1000MHz	1.12	1.12	1.12
			1700-2200MHz	1.15	1.15	1.13
			2200-2700MHz	1.15	1.15	1.15
			3200-3700MHz	1.20	1.20	1.20
단일 굽힘 반경(mm)				140.00	150.00	200.00
반복 굽힘 반경(mm)				250.00	275.00	380.00
설치온도(도)			체육	-40~+60	-40~+60	-40~+60
			LSZH	-20~+60	-20~+60	-20~+60
작동 온도(도)			체육	-55~+85	-55~+85	-55~+85
			LSZH	-30~+80	-30~+80	-30~+80

감쇠@20도
주파수,MHz				dB/100m	dB/100m	dB/100m
100				1.21	1.15	0.86
150				1.42	1.38	1.05
200				1.71	1.63	1.21
280				2.05	1.95	1.45
450				2.55	2.50	1.83
800				3.51	3.37	2.56
900				3.75	3.59	2.73
1000				3.98	3.83	2.88
1500				4.99	4.77	3.65
1800				5.53	5.30	4.05
2000				5.88	5.60	4.31
2200				6.10	5.93	4.57
2400				6.21	6.23	4.48
2500				6.55	6.39	4.93
3000				6.71	6.70	5.50
3300				7.50	7.10
3600				7.96	7.62
4000				8.95	8.55
4500				9.60	9.19
5000				10.25	9.83

전기적 특성 및 기계적, 환경적 특성
임피던스(Ω)		50±1.5	50±1.5	50±1.5
용량(pF/m)		76.00	75.00	75.00
속도(%)		88.00	89.00	89.00
차단-주파수(GHz)		4.90	3.70	2.80
피크 전력 등급(KW)		60.00	205.00	320.00
절연저항(MΩ*km)		10000	10000	10000
VSWR 최대	800-1000MHz	1.12	1.12	1.13
	1700-2200MHz	1.15	1.13	1.13
	2200-2700MHz	1.15	1.15	1.15
	3300-3800MHz	1.20	1.20
	4800-5000MHz	1.25
단일 굽힘 반경(mm)		90.00	200.00	280.00
반복 굽힘 반경(mm)		130.00	380.00	500.00
설치온도(도)	체육	-40~+60	-40~+60	-40~+60
	LSZH	-20~+60	-20~+60	-20~+60
작동 온도(도)	체육	-55~+85	-55~+85	-55~+85
	LSZH	-30~+80	-30~+80	-30~+80

감쇠@20도
주파수,MHz		dB/100m	dB/100m	dB/100m
100		1.38	0.86	0.68
150		1.68	1.05	0.85
200		1.95	1.21	0.96
280		2.30	1.45	1.15
450		2.93	1.83	1.43
800		3.98	2.56	2.01
900		4.25	2.73	2.13
1000		4.51	2.88	2.26
1500		5.61	3.65	2.89
1800		6.27	4.05	3.16
2000		6.66	4.31	3.39
2200		7.03	4.57	3.58
2400		7.39	4.48	3.79
2500		7.58	4.93	3.90
3000		8.51	5.50
3300		9.25
3600		9.75
4000		10.36
4500		11.13
5000		11.85
