SAT-IF 테려 광학 송신기 및 수신기

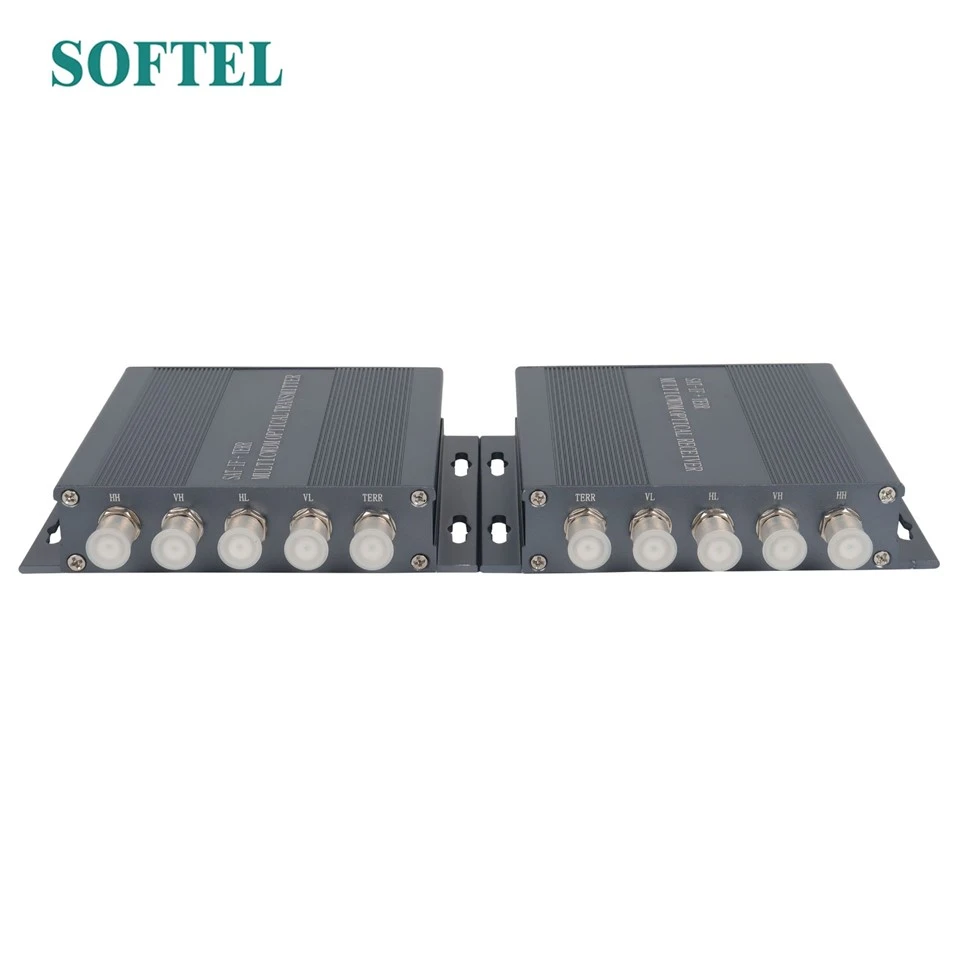

SST-2500CW SAT-IF TER MULTI CWDM 광 송신기 및 수신기
특징:
위성 광학 시스템을 위해 설계되었습니다
넓은 작동 주파수 범위 : 45-2150MHz
우수한 선형성과 평탄도
1 코어 단일 모드 파이버 하이 리턴 손실 사용
GAAS 앰프 활성 장치 사용
초소형 소음 기술
DFB 동축 소형 패키지 레이저를 사용하는 빌드 인 CWDM
LNB 작업을위한 13/18V, 0/22kHz 출력
LNB 모드 스위치는 quattro 또는 쿼드 LNB를 사용할 수 있습니다.
최대 32 개의 광학 노드 분포
각 레이저에 대한 광 전력 표시등이 있습니다
알루미늄 합금 하우징 사용, 우수한 열 소산 성능
특징:
위성 광학 시스템을 위해 설계되었습니다
넓은 작동 주파수 범위 : 45-2150MHz
우수한 선형성과 평탄도
광범위한 광학 입력 전력
1 코어 단일 모드 파이버 하이 리턴 손실 사용
GAAS 앰프 활성 장치 사용
초소형 소음 기술
높은 선형 PD를 사용하는 빌드 인 CWDM
빌드 인 광학 AGC 기능
5 인치 시리즈 위성 멀티 스위치에 연결된 출력
광학 전력 표시를위한 바이 컬러 LED (빨간색 : 광학 전력<-12dBm,Green:-12dBm
알루미늄 합금 하우징 사용, 우수한 열 소산 성능
SAT-IF + TER
멀티 CWDM 광 송신기 사양 :
|
숫자 |
목 |
단위 |
설명 |
주목 |
|
고객 인터페이스 |
||||
|
1 |
RF 커넥터 |
F- 여성 |
4SAT-IF + 1 ter |
|
|
2 |
광학 커넥터 |
SC/APC |
||
|
3 |
전원 어댑터 |
DC2.1 |
||
|
광학 매개 변수 |
||||
|
4 |
광학 반환 손실 |
DB |
45보다 크거나 동일합니다 |
|
|
5 |
출력 광학 파장 |
nm |
1510~1570 |
|
|
6 |
출력 광 전력 |
MW |
4x4 |
4x +6 dbm |
|
7 |
광섬유 유형 |
단일 모드 |
||
|
Ter+Sat-매개 변수 인 경우 |
||||
|
8 |
주파수 범위 |
MHZ |
45-860 |
ter |
|
950-2150 |
SAT-IF |
|||
|
9 |
평탄 |
DB |
±1 |
SAT-IF : ± 1.5 |
|
10 |
입력 레벨 |
DBµV |
80±5 |
Terrterr |
|
75±10 |
SAT-IF |
|||
|
11 |
입력 임피던스 |
Ω |
75 |
|
|
12 |
반환 손실 |
DB |
12보다 크거나 동일합니다 |
|
|
13 |
C/N |
DB |
52보다 크거나 동일합니다 |
|
|
14 |
CSO |
DB |
65보다 크거나 동일합니다 |
|
|
15 |
CTB |
DB |
62보다 크거나 동일합니다 |
|
|
16 |
LNB 전원 공급 장치 |
V |
13/18 |
|
|
17 |
LNB의 최대 전류 |
엄마 |
350 |
|
|
18 |
22kHz 정확도 |
KHZ |
22±4 |
|
|
다른 매개 변수 |
||||
|
19 |
전원 공급 장치 |
VDC |
20 |
|
|
20 |
전력 소비 |
W |
<6 |
|
|
21 |
치수 |
mm |
135x132x28 |
|
SAT-IF + TER MULTI CWDM 광학 수신기 사양 :
|
숫자 |
목 |
단위 |
설명 |
주목 |
|
고객 인터페이스 |
||||
|
1 |
RF 커넥터 |
F- 여성 |
4SAT-IF + 1 ter |
|
|
2 |
광학 커넥터 |
SC/APC |
||
|
3 |
전원 어댑터 |
DC2.1 |
||
|
광학 매개 변수 |
||||
|
4 |
책임 |
A/W |
0.9보다 크거나 동일합니다 |
|
|
5 |
광 전력을받습니다 |
DBM |
-18-+3 |
|
|
-10-0 |
AGC |
|||
|
6 |
광학 반환 손실 |
DB |
45보다 크거나 동일합니다 |
|
|
7 |
파장을받습니다 |
nm |
1510-1570 |
|
|
8 |
광섬유 유형 |
단일 모드 |
||
|
Ter+Sat-매개 변수 인 경우 |
||||
|
9 |
주파수 범위 |
MHZ |
45-860 |
ter |
|
950-2150 |
SAT-IF |
|||
|
10 |
평탄 |
DB |
±1 |
SAT-IF : ± 1.5 |
|
11 |
출력 레벨 |
DBµV |
80@Terr보다 크거나 동일합니다 |
AGC |
|
78@sat-if보다 크다 |
||||
|
12 |
CNR |
DB |
50보다 크거나 동일합니다 |
-1dbm 입력 전력 |
|
13 |
CSO |
DB |
65보다 크거나 동일합니다 |
|
|
14 |
CTB |
DB |
62보다 크거나 동일합니다 |
|
|
15 |
반환 손실 |
DB |
12보다 크거나 동일합니다 |
|
|
16 |
AGC 안정성 |
DB |
±1 |
|
|
17 |
출력 임피던스 |
Ω |
75 |
|
|
다른 매개 변수 |
||||
|
18 |
전원 공급 장치 |
VDC |
20 |
|
|
19 |
전력 소비 |
W |
<6 |
|
|
20 |
치수 |
mm |
135x132x28 |
|
회사 프로필
FAQ
1. 지원하는 지불 조건은 무엇입니까?
일반적으로 우리는 T/T, PayPal, Western Union을 받아들입니다. 선호하는 지불 조건을 선택할 수 있습니다.
2. 리드 타임은 어떻습니까?
기본적으로 재고가있는 경우 예금이 확인 된 후 3 ~ 5 일 (3 ~ 5 일 이내에 걸립니다. 그렇지 않으면 리드 타임이 달라집니다.
3. 배송은 어떻습니까?
우리는 일반적으로 상품이 작을 때 FedEx, DHL, TNT 등을 선택하고 상품의 무게와 양이 많고 공기 또는 해상 배송을 사용하는 것이 좋습니다.
4. 우리를 위해 OEM을 할 수 있습니까?
예. 특정 주문 수량이있는 경우 OEM 서비스에는 인쇄, 로고 및 맞춤형 모델이 포함됩니다.
