광섬유 케이블 분배 상자

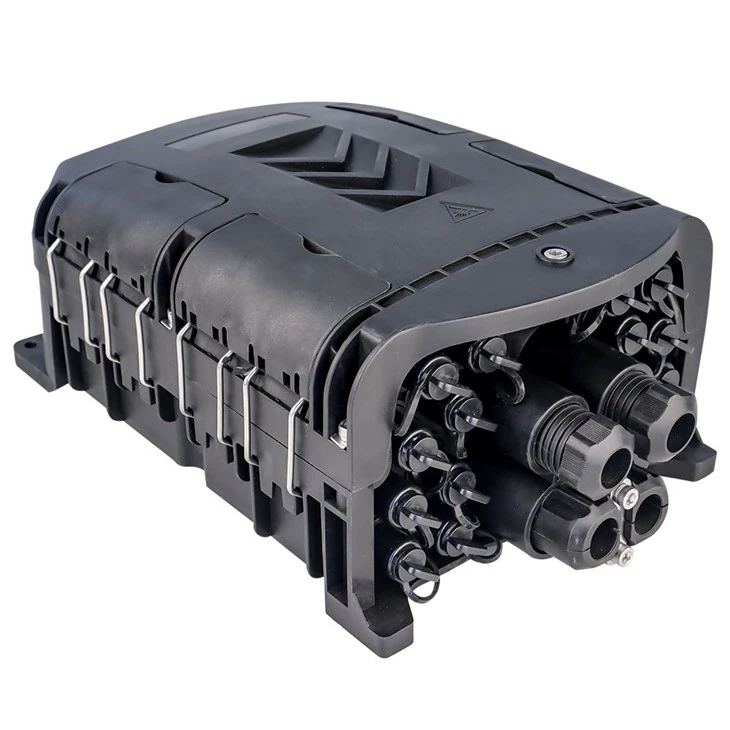

SPD-16QX 광섬유 케이블 유통뷰션박스
기술 사양
SPD-16QX는 최첨단 FTTX 네트워크 분배 노드 장비인 광섬유 케이블 분배 상자로, FTTX 네트워크에 대한 빠르고 안정적인 연결, 우수한 보호 및 관리 기능을 제공합니다.
애플리케이션
FTTX FTTH 광대역 액세스
운영자 광 네트워크
정부 및 기업 사설망
실외 통신 노드
수도권 네트워크 엣지 분산
형질
1. 고급 구조 설계, 쉬운 작동 및 합리적인 라우팅.
2. 재질 : PP.
3. 방습, 방수, 방진-방지, 노화 방지-.
4. 최대 IP68의 보호 수준.
5. 1 타원형 광 케이블 입구, 2개의 분기 광 케이블 입구 및 16개의 사전 연결된-어댑터.
6. 2 유형 접합 트레이는 선택 사항입니다.
7. 설치 방법: 기둥-장착, 공중-장착, 벽-장착.
매개변수SPD-16QX
|
목 |
명세서 |
주목 |
|
외형치수(mm) |
378*255*136(A*B*C) |
|
|
설치구멍 위치(mm) |
215*266*239(D*E*F) |
|
|
색상 |
검은색 |
맞춤형 |
|
광케이블 구멍의 크기 및 수량 |
타원형 광케이블 입구 1개, 2 분기 광케이블 입구 및 16개의 사전-연결 어댑터 |
|
|
용량(최대) |
48 |
트레이 A, 12x4=48, 열-수축 접합 2겹 보호 슬리브. |
|
96 |
트레이 C, 12x8=96, 열-수축 접합 레이어 1개 보호 슬리브. |
|
|
128 |
트레이 F, 16x8= 128, 열-수축 접합 레이어 1개 보호 슬리브. |
|
|
96 |
트레이 D,트레이 E, 24x4=96, 2겹 열-수축 가능 접속 보호 슬리브. |
|
|
136 |
최대=7*F+1E=7* 16+24= 136 |
|
|
마이크로 PLC 분배기 |
1x2 |
분배기 크기: 60x7x4mm. A형 및 E형 스플라이싱 트레이에 설치할 수 있으며 스플라이싱 트레이당 PC 1개입니다. |
|
1x4 |
||
|
1x8 |
||
|
1* 16 |
분배기 크기: 60x12x4mm. 유형 A- 1 및 유형 E- 1 접합 트레이에 설치할 수 있으며 접합 트레이당 PC 1개입니다. |
|
|
가장 큰 케이블 직경(mm)에 들어갑니다. |
ᴓ18 |
* 메모: 유형을 제공하세요 구매 시 광케이블의 직경과 적절한 밀봉 플러그를 일치시켜 밀봉 성능을 보장합니다. |
|
분기 구멍의 최대 크기(mm) |
ᴓ18 |
|
|
IP 보호 수준 |
IP68 |
