FTTx 섬유 광 수신기

FTTx 광섬유 광학 수신기는 FTTH CATV 광학에서 RF 컨버터에 대한 광학입니다.

문의 보내기

제품 소개

FTTx 섬유 광 수신기

FTTx 섬유 광 수신기의 간략한 소개

디지털 텔레비전, 가정에 섬유Ftth 미니 섬유 광 노드. 이 기계는 전원 공급 장치 없이 전력 소비없이 고감도 광학 수신 튜브를 채택합니다. 입력 광 출력 레벨 핀=-1dBm, Vo=6 8dB V는 홈 네트워크 애플리케이션에 섬유, 3개의 네트워크의 통합을 경제적이고 유연하게 적용할 수 있다. SR100 에나멜의 모양, 광학 모드 선택의 두 가지 종류가 있습니다 :

1. SR100: CATV 작동 파장 1260~ 1620nm.

2. SR100/WF: 1310/1490nm 필터내장, 단일 섬유 트리플 파장 시스템, CATV 작동 파장 1550nm에 적합합니다.

FTTx 섬유 광 수신기의 제품 기능

1. 전원이 필요하지 않습니다.

2. 작업 대역폭 45~ 1050MHz

3. 출력 레벨 = 68dBμV (핀 =-1dBm)

주요 응용 프로그램

1. CATV FTTH

2. 세 네트워크의 통합

3. FTTH 폰

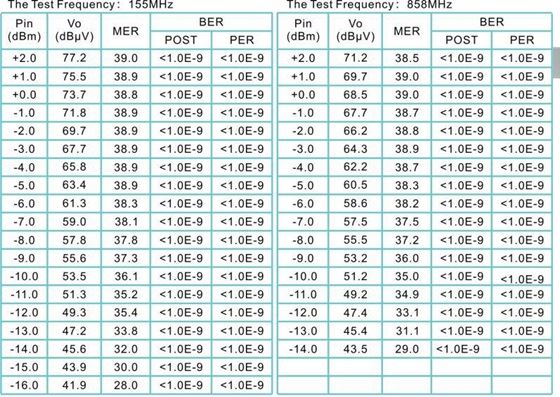

테스트 데이터

test frequency of Ftth Mini fiber optical Node

기술 지수

항목	광학 기능	단위	인덱스	보충
광학 기능	CATV 작업 파장	(nm)	1260~1620	SR100
	CATV 작업 파장	(nm)	1540~1563	SR100/WF
	채널 격리	(dB)	≥40	1550nm&1490nm
	탄력성	(A/W)	≥0.85	1310nm
	탄력성	(A/W)	≥0.9	1550nm
	전력 수신	(dBm)	+2~-14
	광학 반품 손실	(dB)	≥55
	광섬유 커넥터		SC/APC	SR100-SC
	광섬유 커넥터		FC/APC	SR100-FC
RF 기능	작업 대역폭	(MHz)	45~1050MHz
	출력 수준	(dBμV)	>68	디지털 TV(핀=-1dBm)
	반환 손실	(dB)	≥14	47~862MHz
	출력 임피던스	(Ω)	75
	출력 포트 번호		1
	RF 타이인		F-여성
디지털TV 에이처	오미	(%)	4.3
	Mer	(dB)	≥38	핀=-1dBM
	Mer	(dB)	≥30	핀=-13dBm
	Ber		<>	핀:+2~-14dBm
일반 기능	작업 온도	(°C)	-20~+55
	스토리지 온도	(°C)	-40~85
	상대 온도 작업	(%)	5~95세
	크기(W)×(D)×(H)	(mm)	23×53×12	A 유형(에나멜 타입)
			Ф13×28	B 타입(섬유타입)
			50×88×22	C 유형(상자 유형)
