Fiber Optic Splice Closure라고도 알려진 FOSC는 광섬유 통신 시스템에 사용되는 장치로 주로 광케이블 간의 연결 지점을 보호하고 관리하는 데 사용됩니다.
FOSC의 주요 구성요소
1. 쉘
일반적으로 고강도 플라스틱 또는 금속 재료로 만들어지며 방수, 방진, 부식 및 압축 저항이 우수하여 내부 광섬유 커넥터를 외부 환경으로부터 보호할 수 있습니다.
고무 밀봉 링과 고정 장치로 설계되어 상자 본체가 다양한 환경 조건에서 우수한 밀봉을 유지할 수 있도록 보장합니다.
2. 지지 프레임
광섬유 케이블을 고정하여 상자 내부에서 안정적인 위치를 유지하는 데 사용됩니다.
일반적으로 플라스틱이나 금속으로 만들어져 일정한 강도와 유연성을 가지며 다양한 직경의 광케이블에 적응할 수 있습니다.
3. 광섬유 설비
광섬유를 고정하고 접속 과정에서 광섬유가 움직이지 않도록 방지하는 광섬유 클램프, 트레이 등이 포함되어 있습니다.
정밀한 접속 작업을 위해 광섬유가 정확하게 위치하는지 확인하십시오.
4. 물개
실런트, 고무패드 등 박스와 광케이블 사이의 틈을 메워 습기나 먼지가 박스 내부로 들어가는 것을 방지하는 역할을 합니다.
스플라이스 박스의 밀봉 성능을 보장하고 광섬유 커넥터의 서비스 수명을 연장합니다.
5. 광섬유 어댑터/커넥터
광신호의 효율적인 전송을 보장하기 위해 다양한 광케이블을 연결하는 데 사용되는 광섬유입니다.
6. 스플라이스 트레이
광섬유 접속 지점을 배치하고 보호하여 접속된 광섬유가 물리적 손상을 방지하기 위해 깔끔하게 배열되도록 하는 데 사용됩니다.
7. 식별 라벨
광케이블 및 광섬유의 특정 정보를 표시하는 데 사용되며 관리 및 유지 관리가 편리합니다.
FOSC의 작동원리
두 개의 케이블을 연결해야 할 경우 케이블을 벗겨서 광섬유를 드러냅니다. 그런 다음 광섬유는 스플라이스 박스의 입구를 통과하여 광섬유 고정 장치에 고정됩니다. 두 개의 광섬유는 융착 접속기 등의 장비를 이용하여 접속되어 두 개의 광섬유 사이에서 광신호가 전달될 수 있다. 이후, 접속된 광섬유를 접속트레이에 가지런히 배열한 후 광섬유 마감장치를 이용하여 고정시킨다. 마지막으로 광섬유 커넥터에 대한 외부 환경의 영향을 방지하기 위해 접속 클로저 쉘을 닫고 접속 상자를 밀봉합니다.
FOSC의 주요 유형
1.외모에 따른 분류
수평 광섬유 스플라이스 클로저
길이가 길고 폭이 좁은 편평한 형태
수평 배치, 오버헤드, 파이프라인 및 기타 설치 환경에 적합
공간을 덜 차지합니다
수직 광섬유 스플라이스 폐쇄
수직 구조, 높은 높이와 좁은 폭
수직으로 설치하여 기둥, 타워 등의 수직구조물에 후프를 이용하여 고정할 수 있습니다.
산악 및 복잡한 지형 설치에 장점이 있습니다.
2. 밀봉방식에 따른 분류
기계적으로 밀봉된 광섬유 케이블 스플라이스 박스
상자 본체의 밀봉은 주로 볼트, 버클 및 기타 기계 구조를 통해 이루어집니다.
일반적으로 기계적 강도와 안정성이 좋으며 일정량의 외부 충격을 견딜 수 있습니다.
설치에는 밀봉 성능을 강화하고 보장하기 위한 도구를 사용해야 합니다. 예를 들어, 일부 현장 환경에서는 기계적으로 밀봉된 스플라이스 박스가 바람이나 비와 같은 자연적 요인의 영향을 더 잘 견딜 수 있습니다.
열수축 밀봉 광섬유 케이블 스플라이스 박스
열수축성 재료의 특성을 이용하여 밀봉이 수행됩니다. 설치하는 동안 열수축 튜브는 광섬유 케이블과 스플라이스 박스의 접합부에서 슬리브 처리되고 열수축 튜브는 가열에 의해 수축되어 밀봉됩니다.
열수축 씰은 방수 및 방습 성능이 우수하며 씰링 효과가 더욱 안정적입니다.
수중 광케이블 접합과 같이 밀봉 요구 사항이 높은 경우에 적합합니다.
접착제로 밀봉된 광섬유 케이블 스플라이스 박스
상자의 밀봉은 실런트와 같은 접착제를 사용하여 이루어집니다.
접착 씰은 비교적 작동이 간단하고 신속하게 밀봉할 수 있습니다. 그러나 실런트의 품질과 시공 기술은 실링 효과에 큰 영향을 미칩니다.
임시 또는 신속한 수리 상황에서 자주 사용됩니다.
3. 적용 광케이블 종류에 따른 분류
일반 광섬유 케이블 스플라이스 박스
실외 가공 광케이블, 파이프라인 광케이블 등과 같은 기존 통신 광케이블에 적합합니다.
일반적으로 대부분의 통신 네트워크 구축에서 광케이블 연결 요구 사항을 충족할 수 있습니다.
리본 케이블 스플라이스 박스
리본 광섬유 케이블의 접합에 특별히 사용됩니다. 리본 케이블은 일반적으로 여러 개의 섬유로 구성되며 리본 구조를 갖습니다.
리본케이블 접속박스는 특수한 광섬유 고정 및 접속장치로 설계되어 리본광케이블을 쉽게 연결하고 관리할 수 있습니다.
일부 대용량 통신 네트워크 구축에는 리본 광케이블 스플라이스 박스가 널리 사용되었습니다.
해저 케이블 스플라이스 박스
특수 방수, 내압, 내식성을 갖고 있어 해저 광케이블의 접속에 적합합니다.
해저 케이블 스플라이스 박스는 일반적으로 심해의 높은 압력과 가혹한 해양 환경을 견딜 수 있는 고강도 재료로 만들어집니다.
설치 및 유지관리가 어렵고 전문적인 장비와 기술자가 필요합니다.
4. 설치방법에 따른 분류

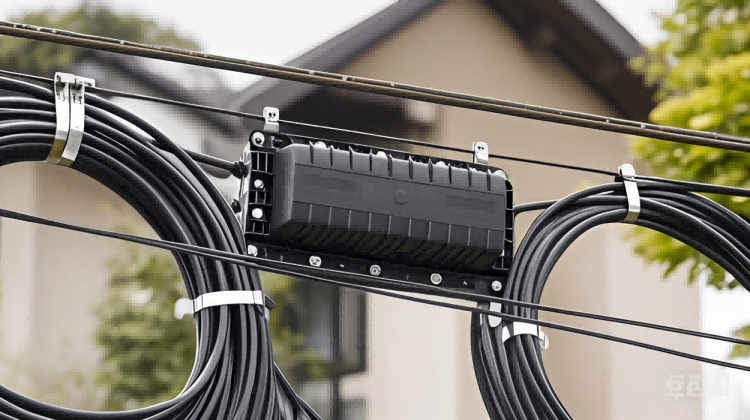

오버헤드 광섬유 케이블 스플라이스 박스
오버헤드 광섬유 케이블 라인의 접합을 위해 설계되었습니다.
일반적으로 내풍성, 자외선 저항성 및 내노화성이 우수하며 야외 머리 위 환경에서 오랫동안 안정적으로 작동할 수 있습니다.
일반적으로 서스펜션 장치가 장착되어 있어 머리 위 강철 강연선과 같은 지지 구조물에 설치하는 데 편리합니다.
덕트형 광섬유 케이블 스플라이스 박스
파이프 내 광케이블의 접합에 적합합니다.
컴팩트한 폼 팩터 덕분에 파이프라인에 쉽게 설치하고 유지 관리할 수 있습니다. 일반적으로 습기가 상자에 들어가는 것을 방지하기 위해 방수 성능이 좋습니다.
일부 덕트 기반 스플라이스 박스는 파이프를 손상시키지 않고 케이블 스플라이스 및 유지 관리를 용이하게 하기 위해 개방형 뚜껑으로 설계되었습니다.
직접 매설된 광섬유 케이블 스플라이스 박스
토양의 압력과 부식을 견딜 수 있는 직접 매립 광섬유 케이블의 접합에 사용됩니다.
일반적으로 기계적 강도가 높고 밀봉 성능이 우수하여 광섬유 커넥터가 오랫동안 지하에서 안정적으로 작동하지 않도록 보호할 수 있습니다.
직접 매설된 스플라이스 박스는 일반적으로 부식 방지 재료로 만들어지며 특수 부식 방지 처리를 거칩니다.
주요 기능
1. 광섬유 커넥터 보호
스플라이스 박스는 광섬유 커넥터가 공기에 직접 노출되는 것을 방지하고 습기, 먼지, 자외선 및 기타 요인에 의한 침식을 방지하며 신축, 굽힘, 압출 등과 같은 특정 기계적 외부 힘을 견딜 수 있도록 밀폐된 공간을 제공합니다. , 광섬유 커넥터가 손상되지 않도록 보호하고 광섬유 연결의 안정성과 신뢰성을 보장합니다.
2. 광섬유 접합 및 연결 실현
광섬유의 접속 및 접속을 위한 접속 트레이 및 광섬유 어댑터를 제공하여 비교적 안정적인 환경에서 광섬유 접속 작업을 수행할 수 있습니다. 광섬유 접합의 품질과 안정성을 보장하고 광 신호의 전송 성능을 보장합니다.
3. 유지관리가 용이하다.
스플라이스 박스에는 일반적으로 광케이블 수, 코어 수 등의 정보가 표시되어 있어 유지보수 담당자가 쉽게 식별하고 관리할 수 있습니다.
내장된 광섬유 마감 장치는 광섬유를 깔끔하게 정리하고, 감기거나 과도한 구부러짐을 방지하며, 신호 전송 손실을 줄이는 데 도움이 됩니다. 유지보수 또는 문제 해결이 필요한 경우 스플라이스 박스를 쉽게 열어 광케이블 커넥터를 검사하고 수리할 수 있습니다.
4. 환경 적응성
다양한 환경 조건(예: 온도 변화, 습도 변화)에서도 잘 작동할 수 있습니다.
응용 시나리오
1. 통신사업자 네트워크
장거리 통신 간선, 로컬 네트워크, 액세스 네트워크 등의 통신 네트워크 구축에서 광케이블 접속 및 분기에는 광케이블 스플 라이스 박스가 널리 사용됩니다. 통신 신호의 안정적인 전송을 보장하고 고속, 대용량 통신에 대한 사람들의 요구를 충족합니다.
2. 라디오 및 텔레비전 전송
이는 고품질 신호 전송을 보장하기 위해 다양한 섹션의 광케이블을 연결하여 라디오 및 TV 신호의 전송 네트워크에 사용됩니다.
케이블 TV 및 위성 TV 분야에서 중요한 역할을 합니다.
3. 전력통신시스템
전력 시스템의 통신 네트워크에서 광케이블 스플라이스 박스는 변전소, 발전소 및 기타 장소 간에 광케이블을 연결하여 전력 파견 및 자동 제어와 같은 정보 전송을 실현하는 데 사용됩니다.
4. 공공시설
철도, 고속도로, 교량, 터널, 도시철도, 교통감시망 등의 통신역과 선로를 따라 각종 통신역과 감시카메라, 기타 센서를 연결하는 광케이블에 사용됩니다.
5. 엔터프라이즈 캠퍼스 네트워크
데이터 센터 내부에서는 광섬유 케이블을 사용하여 다양한 서버와 저장 장치를 연결합니다.
지능형 빌딩 오피스 파크의 통합 배선 시스템에서 광케이블 스플라이스 박스는 건물의 여러 영역에 있는 광케이블을 연결하여 고속 데이터 전송, 비디오 감시 및 기타 기능을 달성하는 데 사용됩니다.
6. 석유화학 및 기타 산업분야
석유화학, 광업 및 기타 산업 분야의 통신 시스템에서 광케이블 스플라이스 박스는 다양한 생산 장비와 플랜트 영역의 제어 센터 사이에 광케이블을 연결하여 생산 공정의 자동 제어 및 모니터링을 구현하는 데 사용됩니다.
7. 군사 및 정부 기관
군사 지휘 시스템에서는 광섬유 케이블을 사용하여 다양한 지휘 센터와 전투 부대를 연결합니다.
정부 부서의 통신 네트워크에서는 정부 정보의 효율적인 전송을 보장하기 위해 광섬유 케이블을 사용하여 여러 사무실 위치를 연결합니다.
