데이터 센터의 급속한 발전으로 클라우드 컴퓨팅, 클라우드 스토리지 및 기타 응용 프로그램이 점차 다양한 산업에 침투했으며 네트워크 통신의 대역폭 요구 사항도 빠르게 증가했습니다. 고속, 고용량, 고대역폭을 위해서는 더 큰 공간과 더 높은 비용이 필요한 경우가 많습니다. , 이러한 장기적인 모순이 있습니다. MTP/MPO 광섬유 배선 표준의 탄생은 고밀도 및 고대역폭을 위한 최고의 솔루션이 되었습니다. 현재 시장에는 MTP와 MPO라는 두 가지 광섬유 연결 시스템이 있습니다. 그것들은 매우 유사하며 어느 정도 서로 호환됩니다. 그렇다면 그들 사이의 차이점은 무엇입니까?
MPO(Multi-Fiber Pull Off)는 일본 NTT Communication Company가 설계한 1세대 파편형 다중 코어 광섬유 커넥터로, 현재 여러 회사에서 생산하는 다중 코어 커넥터의 명칭입니다. 그리고 USConec이 등록한 브랜드인 MTP는 특히 이 회사가 생산하는 고유한 유형의 MPO 커넥터를 나타냅니다.
MPO는 "다중 섬유 풀 오프"의 약어입니다. 이 커넥터의 페룰에는 기계적으로 제자리에 고정되는 코어가 2개 이상 있습니다.
현재 시장의 다양한 제조업체는 다양한 MPO 설계를 보유하고 있으며 다양한 유형의 연결 제품의 성능과 비용이 매우 다릅니다. 일부 제품에는 성능을 더욱 향상시키는 기능이 있습니다. 일부 MPO 커넥터는 다양한 브랜드의 제품과 일치할 수 있지만 일부는 그렇지 않습니다. 이러한 상호 결합성은 이러한 커넥터의 설계가 표준 제품에 얼마나 가까운지에 따라 달라집니다. MPO 커넥터의 전체 정의를 보려면 IEC-61754-7 및 EIA/TIA-604-5(FOCIS 5라고도 함) 구현을 참조하세요.

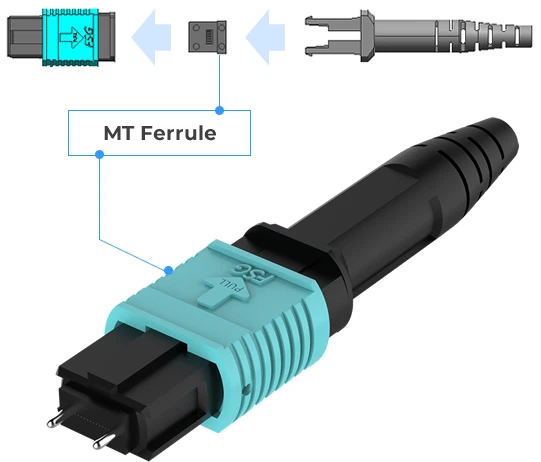

MT 페룰이란 무엇입니까?
MT는 기계식 버트 변속기이며 페룰은 멀티 코어(보통 12코어)입니다. 커넥터의 성능은 광섬유의 정렬 정확도와 연결 후에도 정렬 정확도가 계속 안정되는지 여부에 따라 결정됩니다. 궁극적으로 이러한 정렬 정확도는 광섬유의 편심률과 간격, 가이드 핀과 광섬유의 일치 정확도에 의해 결정됩니다. 생산 중에 가이드 핀 및 성형 공정의 변형을 줄일 수 있다면 MPO 커넥터의 성능이 향상될 수 있습니다.
MTP 광섬유 커넥터란 무엇입니까?
MTP 커넥터는 여러 가지 혁신적인 디자인을 갖춘 고성능 MPO 커넥터입니다. 일반 MPO 커넥터와 비교하여 MTP 광섬유 커넥터는 광학적 및 기계적 특성이 모두 향상되었습니다. MTP 커넥터는 EIA/TIA-604-5 FOCIS 5 및 IEC-61754-7를 포함한 모든 MPO 커넥터 전문 표준을 완벽하게 준수합니다.
MPO 유형 커넥터는 업계 표준 상호 결합이 가능한 MTP 커넥터입니다. 즉, 더 나은 성능을 위해 MPO 커넥터를 MTP 커넥터로 교체할 수 있습니다. 기존 설계를 따르는 대부분의 MPO 커넥터의 성능은 매우 제한적이며 MTP 광섬유 커넥터와 동일한 고성능을 제공할 수 없습니다.
MTP 커넥터가 고성능 MPO 커넥터로 설명되는 이유는 무엇입니까?
특별히 설계된 MTP 커넥터를 통해 MPO 커넥터에 비해 성능과 유용성이 향상되었습니다. MTP의 이러한 디자인 특징은 독특하며 특허를 받았습니다. 주요 기능은 다음과 같습니다.
1. MTP 광섬유 커넥터의 외부 프레임은 쉽게 제거할 수 있습니다.
MT 페룰 설계는 생산 중 재작업 및 재연삭 중에 성능 손실이 없음을 보장합니다. 조립 후 현장에서도 음극과 양극을 유연하게 변경할 수 있으며, 조립 후 페룰을 간섭하여 테스트할 수 있습니다.
2. MTP 광섬유 커넥터의 플로팅 페룰은 기계적 도킹 중 전송 성능을 향상시킬 수 있습니다. 이를 통해 두 커넥터는 외부 힘의 영향을 받아 결합 페럴 사이의 양호한 물리적 접촉을 유지할 수 있습니다.
3. MTP 광섬유 커넥터의 타원형 가이드 핀(PIN)은 스테인레스 스틸로 만들어졌습니다. 타원형 가이드 핀은 도킹 정확도를 향상시키고 가이드 구멍의 마모를 줄여 MTP 광섬유 커넥터가 오랫동안 고성능 전송을 유지할 수 있습니다.

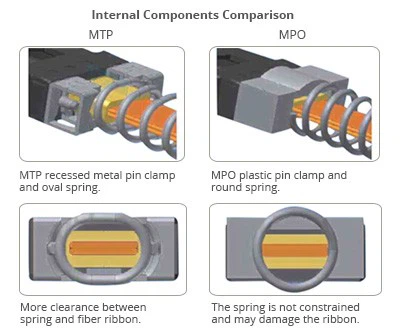

4. MTP 광섬유 커넥터에는 푸시 링을 고정하는 금속 핀 클립이 있습니다. 특정 기능:
가이드 핀 손실을 방지합니다.
집중된 스프링에 의해 생성된 압력;
기계적 팽창 및 수축 과정에서 스프링이 광섬유에 닿거나 마찰하여 광섬유가 손상되는 것을 방지합니다.
5. MTP 광섬유 커넥터의 스프링 설계는 12-코어 및 멀티 코어 리본 애플리케이션의 리본 간격을 최대화하여 광섬유 손상을 방지합니다.
6. MTP 광섬유 커넥터에는 다음을 포함하여 다양한 유형의 광 케이블에 적용할 수 있고 보다 실용적인 4개 이상의 표준 일치 부품이 있습니다.
- 느슨한 슬리브 구조의 원형 광섬유 케이블;
- 타원형 재킷이 있는 리본 케이블;
- 리본 베어 섬유;
-매우 짧은 부트 커넥터 부품으로 작은 공간에 적용하기에 매우 적합하며 부피를 45% 줄입니다.
MT 페룰을 일반적인 방법으로 청소할 수 있습니까?
광학 성능에 영향을 미치는 MT 페룰에서 먼지와 기름을 제거하는 가장 좋은 방법은 NTT-AT OPTIPOP과 같은 고급 마른 천을 사용하여 어셈블리를 청소하는 것입니다. 단일 채널만 포함되므로 청소 방법이 간단합니다. 위의 세정성분을 사용하시면 오염물질이 완전히 제거됩니다. 반대로 품질이 낮은 천이나 면봉을 사용하면 광섬유 표면의 오염을 제거할 수 있지만 페럴 가장자리에는 오염이 여전히 남아 있어 페럴 단면이 손상되기 쉽습니다. 착용하면 심각한 손상을 초래할 수 있습니다. 데이터 손실.
OPTIPOP 시리즈 클리닝 부품은 암수 광섬유 커넥터용으로 특별히 설계되었으며 단일 코어 세라믹 페룰에도 적용할 수 있습니다. OPTIPOP 카세트 및 카세트 클리너는 리필 가능한 청소용 면포를 사용하고, 클리너를 오랫동안 사용할 수 있으며, 기존 청소 방법보다 청소 비용이 저렴합니다.
