광학 시간 도메인 반사계

미니 프로OTDR

모델

sft3302sj

파장

1310/1550nm 또는 1610nm ± 20nm 온라인 테스트

섬유 유형

G.652 SM 섬유

동적 범위

24dB

이벤트 블라인드 존

3m

ATT 블라인드 존

8m

테스트 범위

10m ~ 60km

맥박 너비

5NS ~ 10US

범위 정확도

± (1m+샘플링 간격 +0.005 ％ × 테스트 거리)

손실 정확도

± 0.2db/db

샘플링 포인트

16k~128k

샘플링 해상도

0.05m~8m

반사 정확도

± 3dB

데이터 저장

내부 : 600 이상 또는 동일; 외부 : TF 카드

레이저 안전 수준

클래스 ⅱ 레벨

파일 형식

SOR 표준 파일 형식

커넥터

FC/APC (상호 교환 가능한 SC, ST)

opm

파도 범위

800nm ~ 1700nm

인터페이스 유형

유니버설 조인트 FC/SC/ST

테스트 범위

-50dbm -+26 dbm

불확실성

±5%

주파수 식별

CW/270/330/1K/2KHz

교정 파장

850/1300/1310/1490/1550/1577/1625nm

LS

LD 유형

FP-LD

출력 파장

1610nm ± 20nm

출력 전원

-5dBm보다 크거나 동일합니다

변조 주파수

270/330/1K/2KHz

안정

CW, ± 0.5dB/15 분 (예열 15 분 후 테스트)

커넥터

FC/APC (상호 교환 가능한 SC, ST)

VFL

작업 파장

650nm ± 20nm

출력 전원

10MW보다 크거나 동일합니다

방법

CW/1Hz/2Hz

커넥터

FC/SC/ST

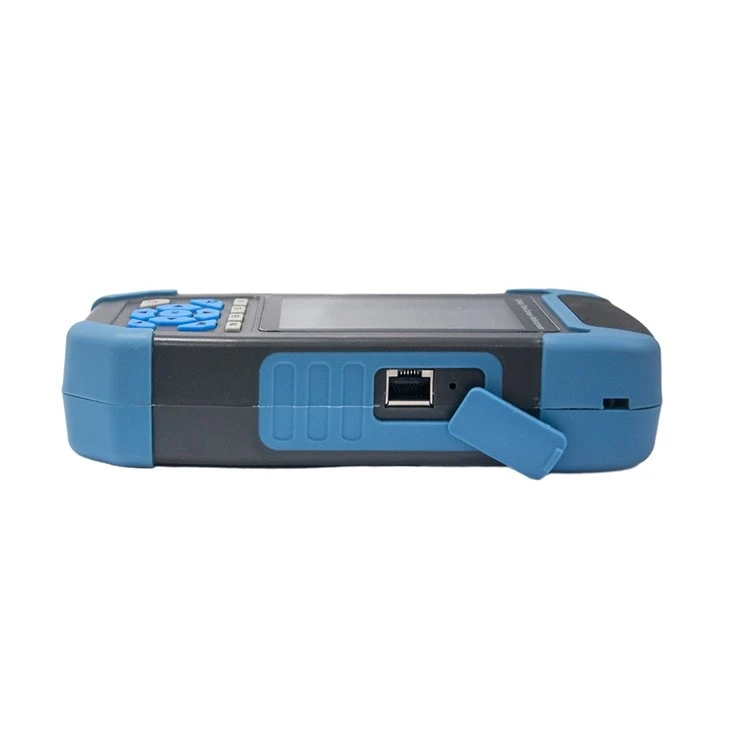

RJ45 케이블 길이 측정

테스트 범위

300m

다른 매개 변수

전파

3.5 인치 컬러 LCD

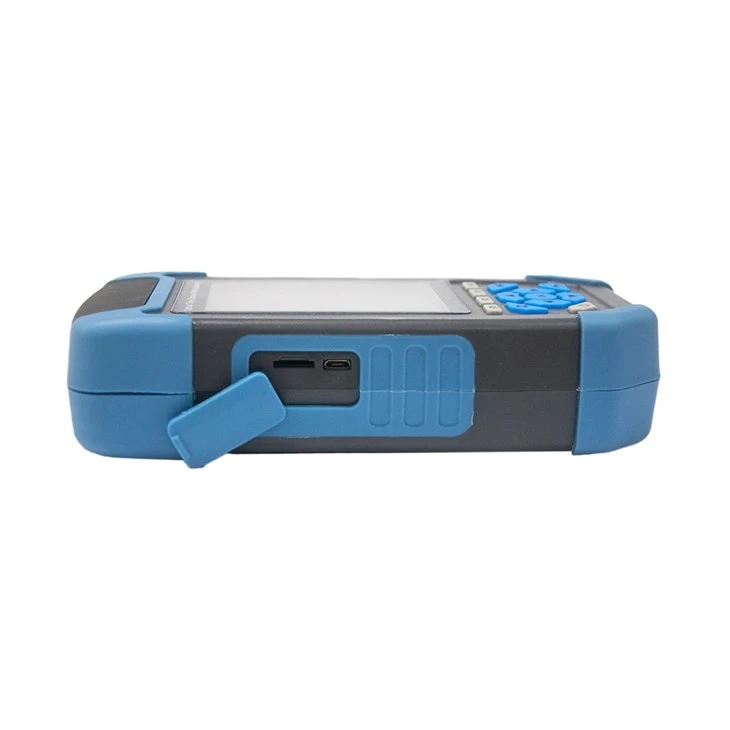

데이터 인터페이스

마이크로 USB

외부 스토리지

TF 카드

전원 공급 장치

중합체 LI- 바터리 : 3.7V, 4000mAh

전력 어댑터 : 5VDC, 2A

배터리 수명

대기 ＞ 20h; 측정 시간 ＞ 12h

작동 온도

-10도 -+50 학위

저장 온도

-40도 -+70 학위

상대 습도

0-95 ％ 비 응축

무게

350g보다 작거나 동일합니다

차원

173mm × 82mm × 37mm

기능 : otdr/opm/LS/VFL/RJ45순서/삽입 손실 /플래시

아니요

이름

수량

주목

1

시험 장치

1

배터리 포함

2

어댑터

1

3

데이터 라인

1

4

CD (분석 소프트웨어, 사용자 매뉴얼)

1

5

사용자 설명서

1

6

SC/APC 커넥터

1

7

교정 인증

1

8

자격 증명서/서비스 보증 카드

1

9

깨끗한면 조각

10

10

악기 가방

1
