CATV 변조기 16 채널

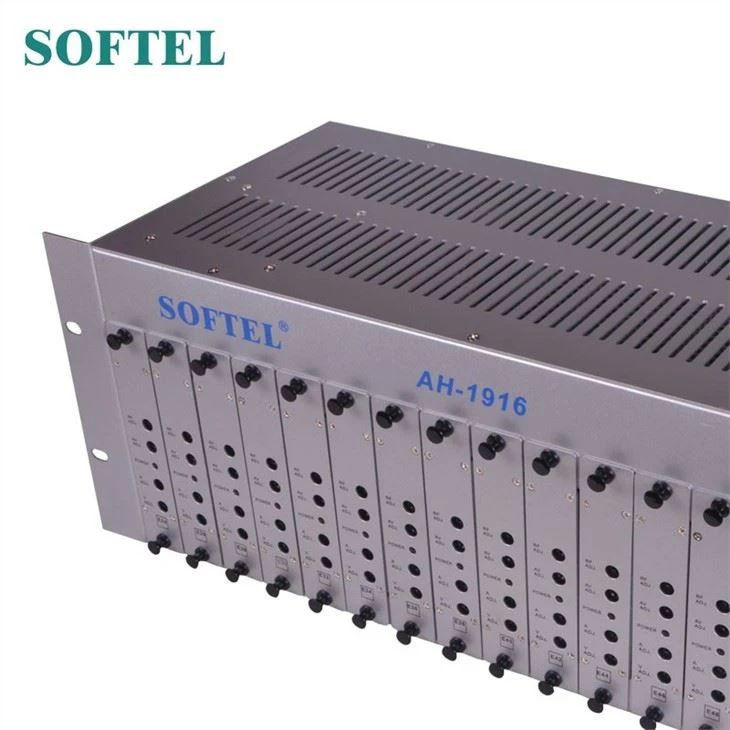

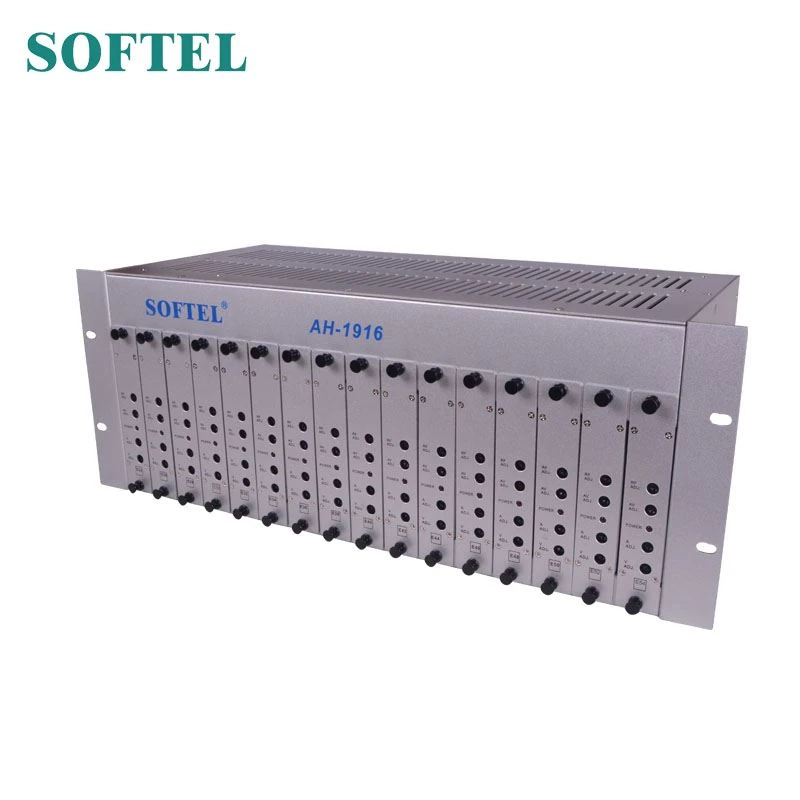

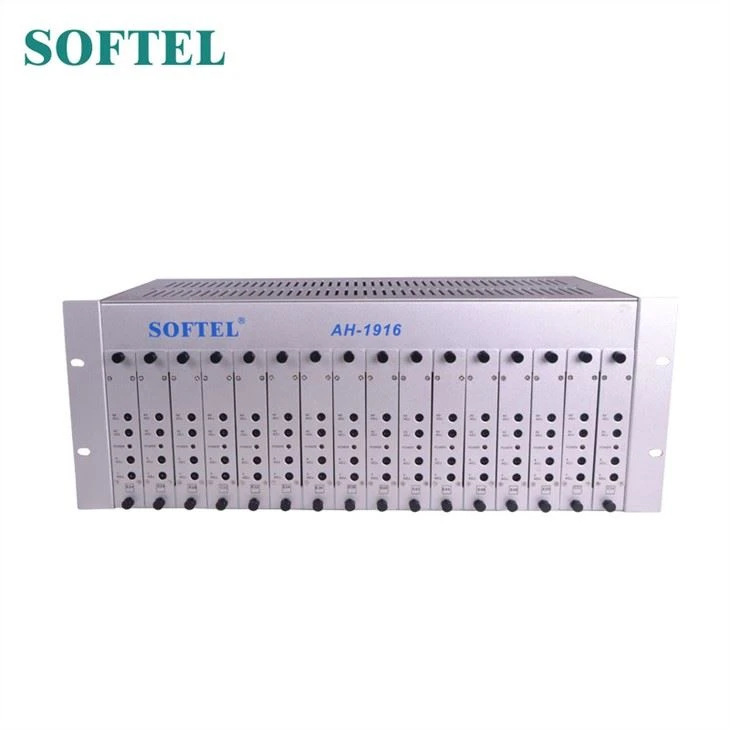

CATV 모듈레이터 16 채널은 최대 16 개의 마이크로 프로세서 제어 고정 미니 모듈레이터를 설치할 수있는 4RU 랙 장착 섀시입니다.

문의 보내기

제품 소개

CATV 변조기 16 채널

CATV 모듈레이터 16 채널은 최대 16 개의 마이크로 프로세서 제어 고정 미니 모듈레이터를 설치할 수있는 4RU 랙 장착 섀시입니다. 내장 된 액티브 컴 바이 너는 불필요한 케이블 링 및 잠재적 인 연결 문제를 제거하고 높은 출력 레벨을 보장합니다. 모든 모듈레이터 카드는 원하는 채널과 적절한 오프셋으로 완벽하게 공장 설정되어 있습니다.

CATV 변조기 16 채널의 특징

1. 흔적적인 측 파대 선택성은 유지 보수가 필요없는 인접 채널 구성을 허용합니다.

2. 장수명 성능을위한 2 개의 냉각 팬

3.45dBmV 결합기 출력 레벨, 추가 결합기 필요 없음

4. IF에 대한 SAW (표면 탄성파) 필터링으로 C / N 대역에서 우수

5. 전면 패널 액세스 제어로 손쉬운 설정 가능

6. NTSC 또는 PAL 구성에서 사용 가능

catv 변조기 24 채널 사양

차대
RF	주파수 범위	45 ~ 860 MHz
	OutputConnector	F 커넥터
	출력 레벨	105dBµV (조정)
	테스트 포인트	-20dB
	격리 포트에서 포트로	35dB 이상
	반환 손실	≥ 12dB
	이득	+ 8dB
G일반	변조기 용량	16
	입력 전압 범위	110V 또는 220V
	냉각 팬	2
	소비	57W (완전로드)
	치수	42 * 17 * 20cm
	순중량	(완전히 적재되는) 10KG
	선적 무게	3.7KG (섀시 만 해당)
	선적 무게	11KG (완전 부하)
	판지 크기	53 * 30 * 24cm

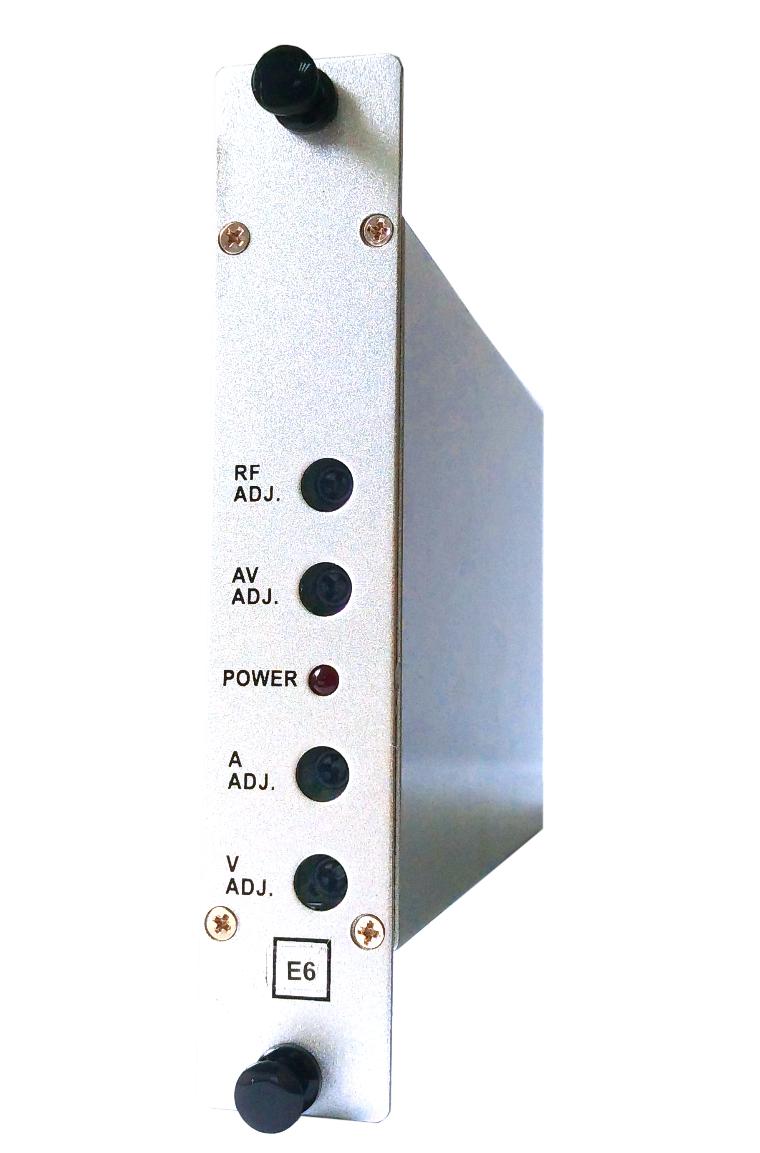

	변조기 카드
RF	출력 주파수	45 ~ 860 MHz
	출력 레벨	113dBµV (조정)
	출력 커넥터	F 커넥터
	A / VRatio	-11 ~ -18dB (조정)
	주파수 안정성	± 5KHz
	비디오 입력 레벨	0.6-1.5Vp-p (87.5 % 변조)
	비디오 입력 커넥터	YellowRCA
	오디오 입력 레벨	1Vp-p (25KHz Dev.)
	오디오 입력 커넥터	화이트 RCA
일반	전압	DC 5V
